ช่วยด้วยครับ ทริมไฟฟ้าไม่ทำงาน
บลูเรงนอง
จาก บลูเรงนอง บลู
IP:183.88.192.5

ศุกร์ที่ , 15/2/2562
เวลา : 09:23

อ่านแล้ว = ครั้ง
 เก็บเข้ากระทู้ส่วนตัว
แจ้งตรวจสอบกระทู้
 แจ้งลบ
ส่งหาเพื่อน ส่งหาเพื่อน

       รบกวนขอคำปรึกษาหน่อยครับ
เครื่องเรือ YAMAHA 40 แรง 2 จังหว่ะ ไม่ทราบปีครับ ผมดูไม่เป็น
มีปัญหาทริมไม่ทำงาน ลองกดทั้ง 2สวิทช์แล้ว ก็เงียบ ไม่มีเสียงอะไรเลย
ลองไล่เช็คสายที่วิ่งมาสวิทช์ทริมท้ายเรือ(แดง,เขียวแก่ , เขียวอ่อน) พบว่าฟิวส์ที่สายสีแดงขาด
ลองเปลี่ยนฟิวส์เข้าไปใหม่ ก็ขาดอีก
เลยไม่กล้าทำอะไรต่อครับ
ต้องทำอะไรต่อดี ขอคำปรึกษาด้วยครับ
ขอบคุณครับ









 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

แจ้งเพื่อเก็บขึ้นกระทู้พิเศษ คลิ๊กที่นี่แจ้งเพื่อนำขึ้นกระทู้พิเศษ

คำตอบแบ่งหน้าละ 30 คำตอบ ขณะนี้คุณอยู่ที่หน้า 1 จาก >>> 1

คำตอบที่ 1
       ปกติใช้ได้ดีครับ จอดไว้4เดือน ลากไปลงเขื่อน จำต้องลากกลับ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

บลูเรงนอง จาก บลูเรงนอง 183.88.192.5 ศุกร์, 15/2/2562 เวลา : 09:25  IP : 183.88.192.5

edit แก้ไขคำตอบ   delete ลบคำตอบ 32801

คำตอบที่ 2

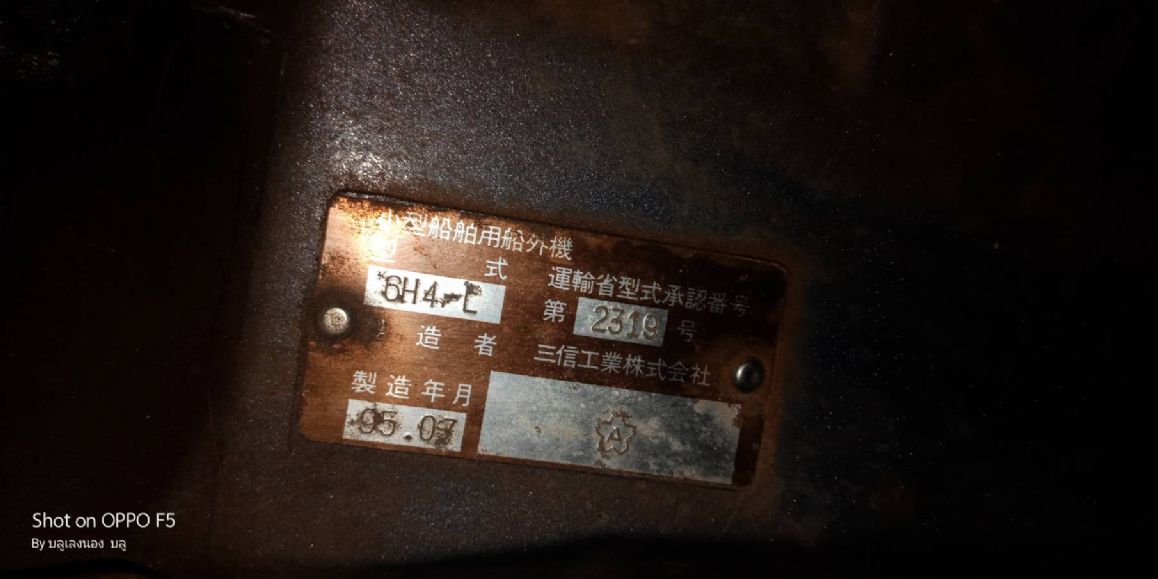

       เนมเพลท ครับ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

บลูเรงนอง จาก บลูเรงนอง 183.88.192.5 ศุกร์, 15/2/2562 เวลา : 09:27  IP : 183.88.192.5

edit แก้ไขคำตอบ   delete ลบคำตอบ 32803

คำตอบที่ 3

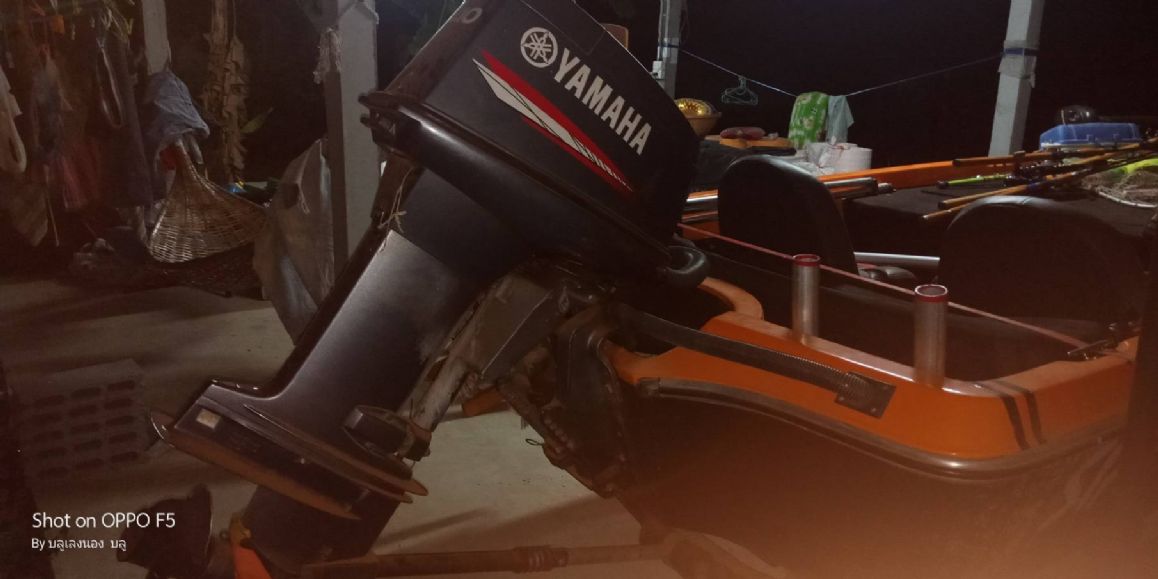

       เครื่องครับ ไม่ทราบว่าปีอะไร





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

บลูเรงนอง จาก บลูเรงนอง 183.88.192.5 ศุกร์, 15/2/2562 เวลา : 09:28  IP : 183.88.192.5

edit แก้ไขคำตอบ   delete ลบคำตอบ 32804

คำตอบที่ 4

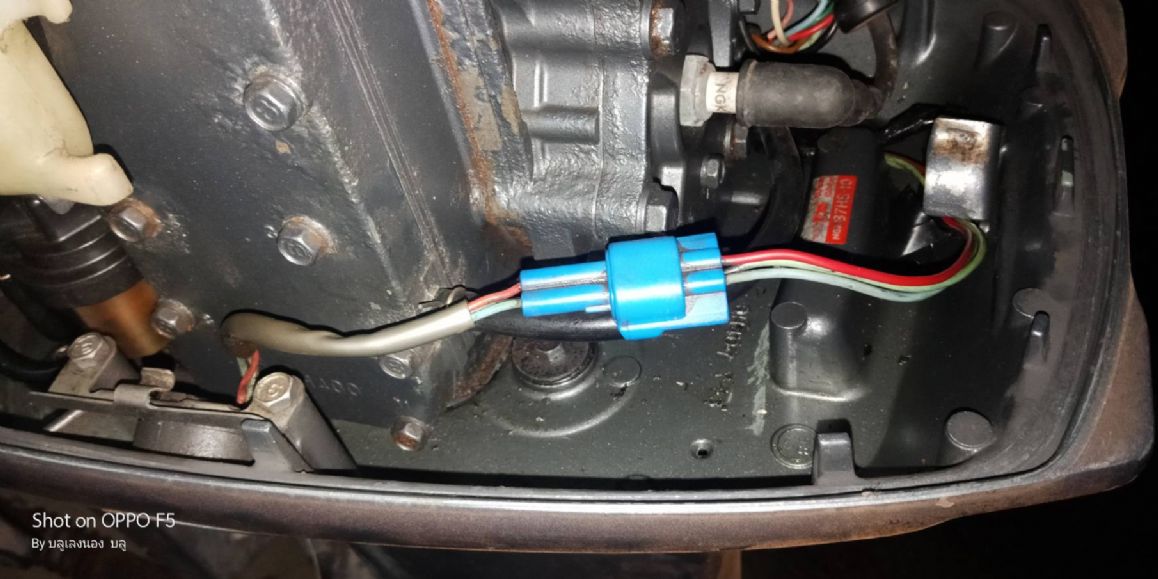

       สายไฟสามเส้น แดง เขียวแก่ เขียวอ่อน ที่เข้าสวิทช์ทริมท้ายเรือ (วัดแล้วสีแดงช๊อตลงกราวด์)





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

บลูเรงนอง จาก บลูเรงนอง 183.88.192.5 ศุกร์, 15/2/2562 เวลา : 09:31  IP : 183.88.192.5

edit แก้ไขคำตอบ   delete ลบคำตอบ 32805

คำตอบที่ 5

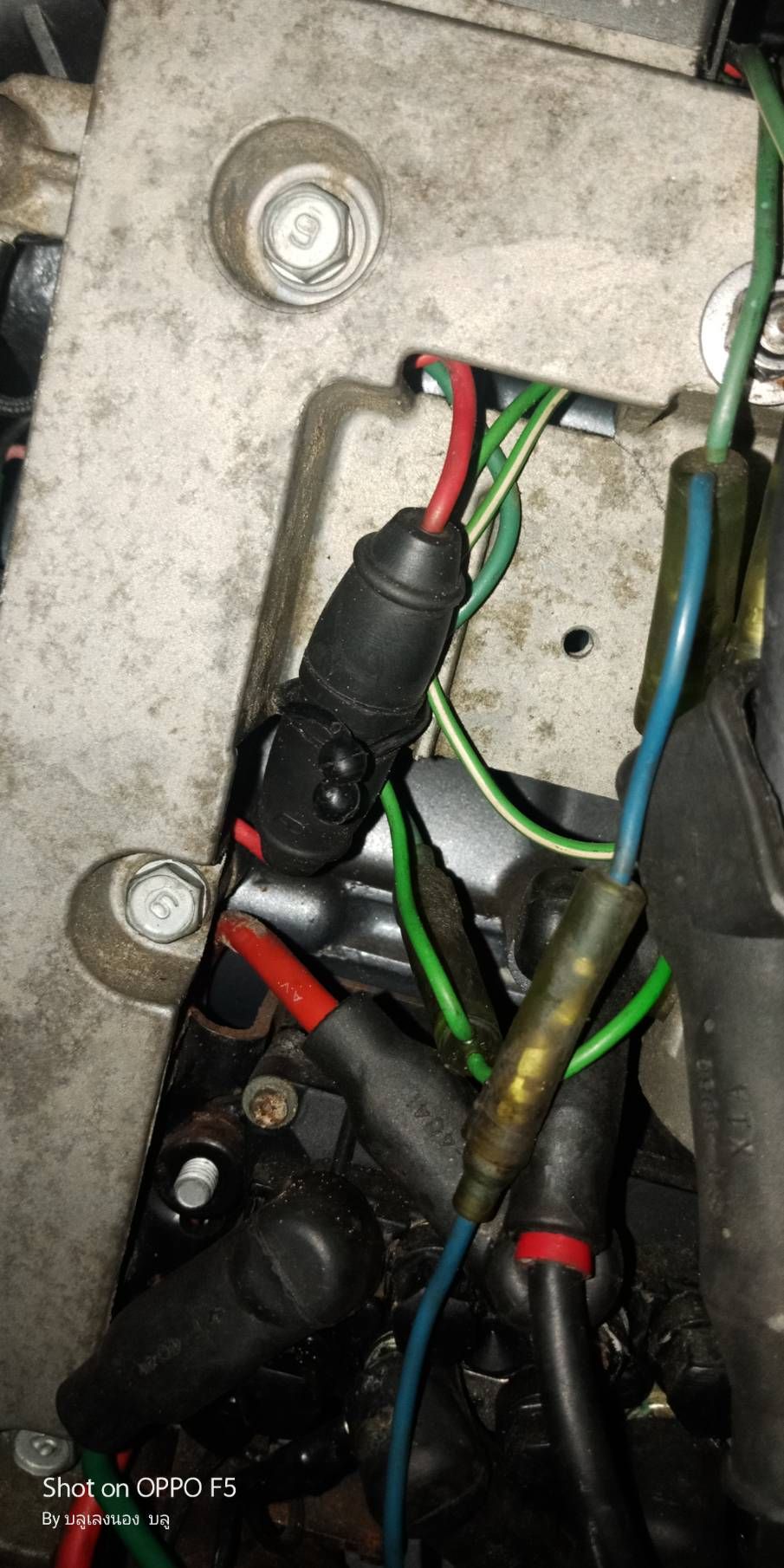

       ฟิวส์หลอดแก้วตัวนี้ขาด





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

บลูเรงนอง จาก บลูเรงนอง 183.88.192.5 ศุกร์, 15/2/2562 เวลา : 09:32  IP : 183.88.192.5

edit แก้ไขคำตอบ   delete ลบคำตอบ 32806

คำตอบที่ 6

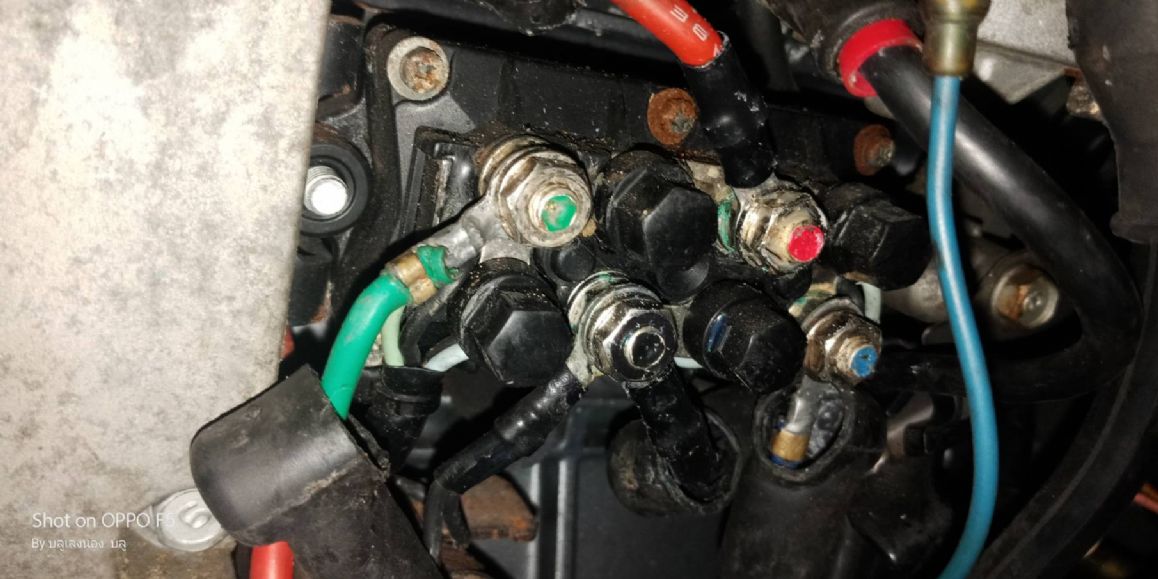

       สายเส้นสีน้ำเงินกับเขียว ที่วิ่งมาจากมอเตอร์ทริม มาเข้ารีเลย์ตัวนี้ ... วัดแล้ว ก็เหมือนจะลงกราวนด์





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

บลูเรงนอง จาก บลูเรงนอง 183.88.192.5 ศุกร์, 15/2/2562 เวลา : 09:34  IP : 183.88.192.5

edit แก้ไขคำตอบ   delete ลบคำตอบ 32807

คำตอบที่ 7
       ขอคำปรึกษาด้วยครับ ผมมือใหม่

บลูเรงนอง บลู



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

บลูเรงนอง จาก บลูเรงนอง 183.88.192.5 ศุกร์, 15/2/2562 เวลา : 09:38  IP : 183.88.192.5

edit แก้ไขคำตอบ   delete ลบคำตอบ 32808

คำตอบที่ 8
       ฟิวส์ขาด ต้องหาสาเหตุก่อนครับว่าที่ขาดเพราะไฟช๊อตตรงไหน แก้ไขตรงที่ช๊อตก่อน ส่วนสายไฟจากมอเตอร์ สีน้ำเงินและสีเขียว ต่อลงกราว์ดถูกแล้วครับ เพราะปกติรีเลย์จะจับสองเส้นนี้ลงกราว์ดทั้งคู่ พอเรากดขึ้นหรือกดลง ก็จะจับเส้นได้เส้นหนึ่งไปต่อกับไฟ 12V ก็จะเป็นการกลับทางหมุนของมอเตอร์

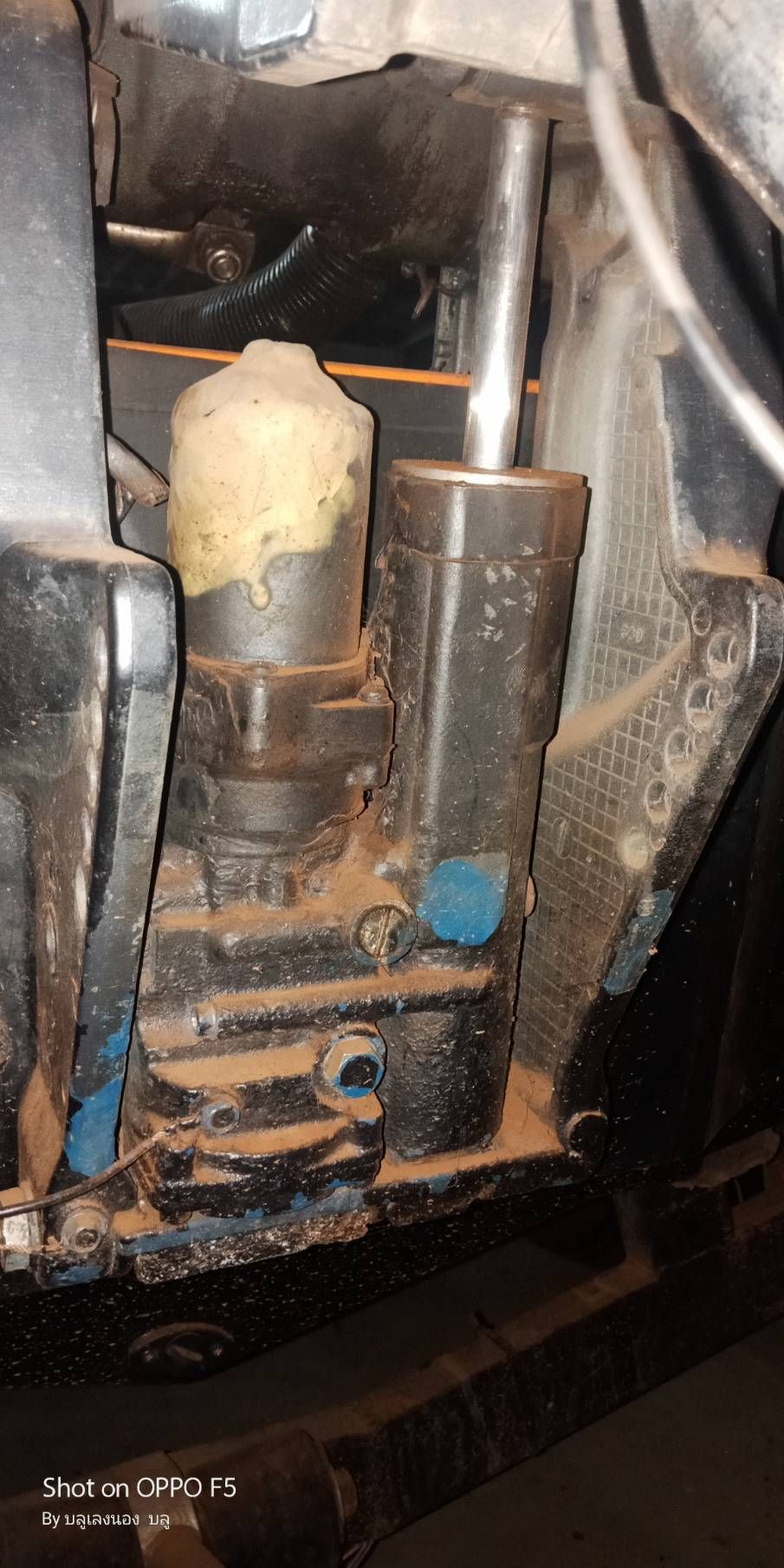

อ่อ งั้นแสดงว่ามอเตอร์ผมยังไม่เสีย ค่อยโล่งอกหน่อยครับ
จาก : บลูเรงนอง(บลูเรงนอง) 15/2/2562 16:23:43 [183.88.192.5]
 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

aekkaphon จาก เอก 202.151.5.24 ศุกร์, 15/2/2562 เวลา : 12:37  IP : 202.151.5.24

edit แก้ไขคำตอบ   delete ลบคำตอบ 32809

คำตอบที่ 9






Relay มันจะช๊อตรึเปล่าน้อ
จาก : บลูเรงนอง(บลูเรงนอง) 15/2/2562 17:00:48 [183.88.192.5]
 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

aekkaphon จาก เอก 202.151.5.24 ศุกร์, 15/2/2562 เวลา : 12:38  IP : 202.151.5.24

edit แก้ไขคำตอบ   delete ลบคำตอบ 32810

คำตอบที่ 10






 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

aekkaphon จาก เอก 202.151.5.24 ศุกร์, 15/2/2562 เวลา : 12:38  IP : 202.151.5.24

edit แก้ไขคำตอบ   delete ลบคำตอบ 32811

คำตอบที่ 11

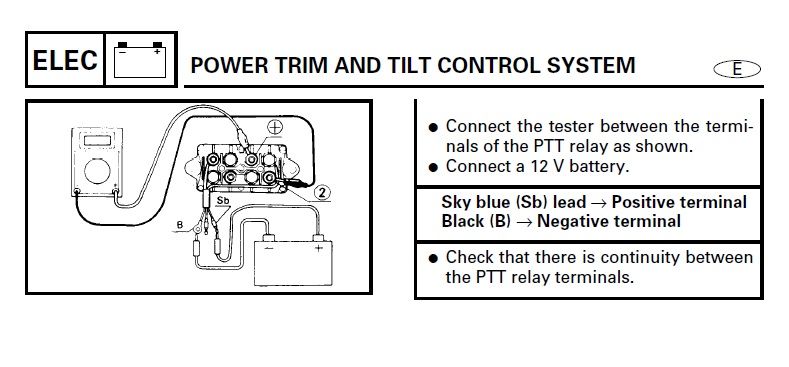

       ขอบคุณน้าเอกมากมายครับ สำหรับ Control Diagram และคำแนะนำดีๆ .... เย็นนี้จะกลับไปลองใหม่
ได้ผลประการได้ จะกลบมาถามใหม่ครับผม

 แก้ไขเมื่อ : 15/2/2562 16:29:53



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

บลูเรงนอง จาก บลูเรงนอง 183.88.192.5 ศุกร์, 15/2/2562 เวลา : 16:28  IP : 183.88.192.5

edit แก้ไขคำตอบ   delete ลบคำตอบ 32812

คำตอบที่ 12
       ลองเอาสาย สายเส้นสีน้ำเงินกับเขียว ที่วิ่งมาจากมอเตอร์ทริม มาเข้ารีเลย์เอาออก ใส่ฟิวส์ใหม่ แล้วลองทริมดูว่า รีเลย์ต๊อกแต๊กๆ ทำงานมั้ย

อย่างที่น้าเอกบอกมีอุปกรณ์บางตัวช็อต



โอเคครับ เดี๋ยวจะไปลองอีกที....ขอบคุณครับน้าตุ้มสี่แคว
จาก : บลูเรงนอง(บลูเรงนอง) 21/2/2562 16:30:08 [183.88.194.96]
 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

tum siwkae จาก ตุ้ม สี่แคว 223.207.245.217 ศุกร์, 15/2/2562 เวลา : 20:22  IP : 223.207.245.217

edit แก้ไขคำตอบ   delete ลบคำตอบ 32813

คำตอบที่ 13
       ผมทดลองถอดเอาสายสีน้ำเงินออกจากรีเลย์ แล้วไปจิ้มไฟ12v.(ขั้วสีแดง) ดูแล้ว มอเตอร์ทริมยกขึ้น ...ok
และทดลองถอดเอาสายสีเขียวออกจากรีเลย์ แล้วไปจิ้มไฟ12v. ดูบ้าง มอเตอร์ทริมกดลง ...ok
แต่ ถ้าจิ้มขั้วแดงไฟ12v.มาที่น้ำเงินหรือเขียวโดยที่ไม่ถอดสายออกจากขั้วรีเลย์เลย มันจะซีอตป๊าบ มอเตอร์ไม่ทำงาน

แบบนี้พอจะสรุปได้รึยังครับว่าอะไรเสีย





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

บลูเรงนอง จาก บลูเรงนอง 183.88.194.96 พฤหัสบดี, 21/2/2562 เวลา : 16:38  IP : 183.88.194.96

edit แก้ไขคำตอบ   delete ลบคำตอบ 32816

คำตอบที่ 14

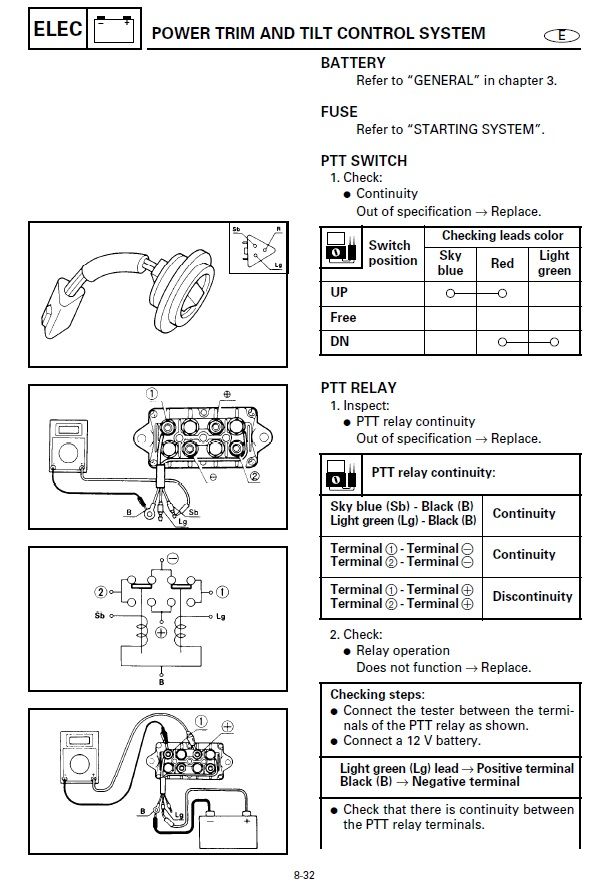

       ต้องเอามิเตอร์วัด ตามรูป 9 ล่างสุด กับรูป 10 ก็จะสรุปได้ คือวัดคู่น้ำเงินกับกราวด์ กดทริมดู กับวัด คู่เขียวกับกราวด์ กดทริมดู

หน้าคอนเทครีเลย์น่าจะไม่ทำงานหรือค้าง 1 ชุด เลยกลับขั้วบวกลบไม่ได้ กลายเป็นเอาบวกลบแตะกัน ฟิวส์เลยขาด



 แก้ไขเมื่อ : 22/2/2562 6:52:36



ครับ ... ถ้ารีเลย์ค้าง นี่เราต้องเปลี่ยนเลยใช่มั๊ย หรือเปิดซ่อมเองก่อนได้
จาก : บลูเรงนอง(บลูเรงนอง) 22/2/2562 9:05:35 [183.88.194.96]
หรือถ้าต้องเปลี่ยนรีเลย์ ที่ไหนมีขายบ้างครับ ผมอยู่พนม แปดริ้ว
จาก : บลูเรงนอง(บลูเรงนอง) 22/2/2562 9:07:49 [183.88.194.96]
 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

tum siwkae จาก ตุ้ม สี่แคว 223.207.240.247 ศุกร์, 22/2/2562 เวลา : 06:46  IP : 223.207.240.247

edit แก้ไขคำตอบ   delete ลบคำตอบ 32817

คำตอบที่ 15
       ดูจากรูปหัวน๊อตเป็นสนิมน้ำอาจเข้าไปข้างใน

เอาไปให้ร้านไดนาโมซ่อมได้ บางทีก็แค่สายขดลวดขาด ไหม้ก็พันใหม่ หน้าคอนเทคไม่ดีเอากระดาษทรายขัด เก็บไว้สำรองได้

ซื้อใหม่ก็ไม่แพง เคยเปลี่ยนน่าจะพันกว่าบาท ลองถามที่พัทยาดู



ครับผม...ขอบคุณครับ
จาก : บลูเรงนอง(บลูเรงนอง) 25/2/2562 11:48:52 [203.144.139.250]
 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

tum siwkae จาก ตุ้ม สี่แคว 223.207.240.247 ศุกร์, 22/2/2562 เวลา : 15:41  IP : 223.207.240.247

edit แก้ไขคำตอบ   delete ลบคำตอบ 32818

คำตอบที่ 16
       1. เอาไฟมาจิ่มสีน้ำเงิน หรือเขียว ไฟช๊อด ถูกแล้วครับ อย่างที่ผมบอกแต่แรกว่าปกติรีเลย์มันจะช๊อตสีน้ำเงินและเขียว ลงกราว์ดไว้ในภาวะปกติครับ
2. ช๊อตในกรณีข้อ 1 ไม่ทำให้ฟิวส์ขาดครับ เพราะฟิวส์ใส่ไว้เฉพาะสายคอนโทรลเท่านั้น สายกำลังที่มารีเลย์ทริม ไม่มีฟิวส์ครับ ลองดู มันจะมาจากขั้วบวกของรีเลย์สตาร์ท
3. ลองเทสรีเลยครับ มันจะมีสายเส้นเล็กๆ สีฟ้า และเขียวอ่อน ทดลองโดยเอา สีใดสีหนึ่งทีละเส้น จิ่มขั้วสีแดง จะต้องมีเสียงแต๊กๆ ที่รีเลย และมอเตอร์ต้องหมุนขึ้นหรือลง ถ้าไม่มีเสียงแต๊กๆ แสดงว่ารีเลยค้าง ถ้ามีเสียงแต๊กๆแต่มอเตอร์ไม่หมุน แสดงว่าหน้าคอนแท็กของรีเลย์เสียครับ
4. ถ้าเอาเส้นเล็กจิ้มขั้วบวกแล้วทำงานปกติ แสดงว่ารีเลย์ปกติดครับ ให้ไล่ต่อไปที่สวิตช์ทริมครับ สวิตช์ทริมจะมี 3 ขั้ว สีแดง สีเขียวอ่อน สีฟ้า สีเขียวอ่อนและสีฟ้า จะมาที่รีเลย์ทริมตามที่ให้ทดลองตามข้อ 3 ส่วนสีแดงจะต่อไปขั้วบวก โดยผ่านฟิวส์ครับ
5. ตามที่ผมเคยบอกครับ ฟิวส์ขาดต้องหาจุดที่ช๊อตทำให้ฟิวส์ขาดเจอก่อนแก้ไขแล้วค่อยลองครับ

**รีเลยทริมซื้อที่วัชระได้ครับ ราคาประมาณ 5000-7000 ครับ
**ที่ผมมีของก๊อปครับสองพันกว่าบาท

 แก้ไขเมื่อ : 25/2/2562 12:53:25



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

aekkaphon จาก เอก 202.151.5.24 จันทร์, 25/2/2562 เวลา : 12:42  IP : 202.151.5.24

edit แก้ไขคำตอบ   delete ลบคำตอบ 32819

คำตอบที่ 17
       สรุปว่า รีเลย์ และ มอเตอร์ ...ใช้งานได้ครับ ทำงานปกติเลย

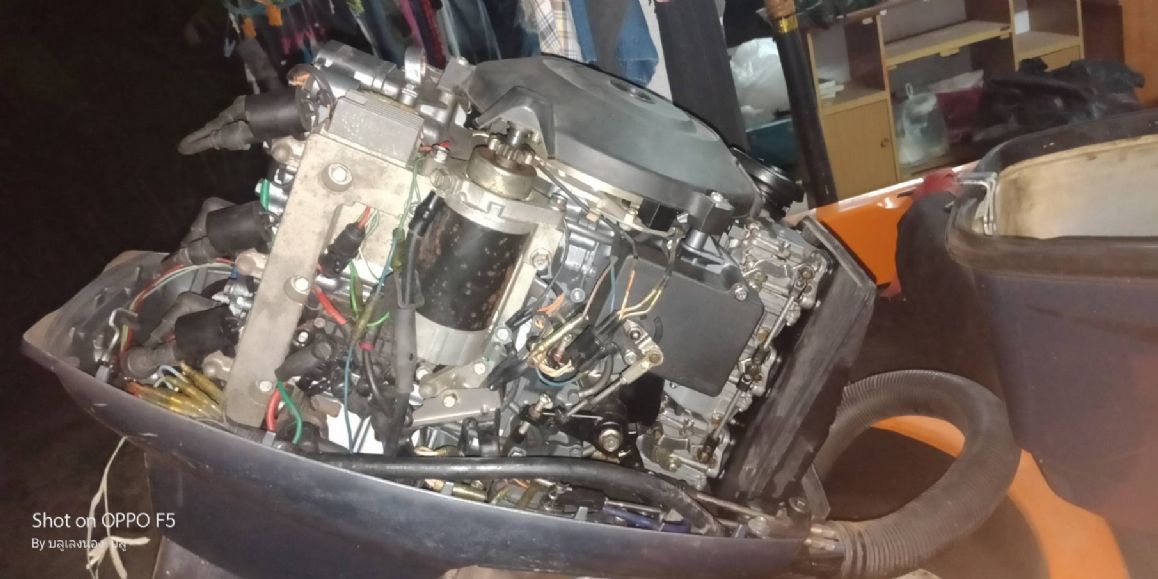

แต่จุดที่สายช๊อตยังหาไม่เจอ คงต้องรื้อเยอะ เพราะสายเส้นสีแดงมันมุดเข้าไปในเครื่อง
ตอนนี้ต่อไฟตรงเข้าสวิชท์ทริมหลังไปก่อน ก็พอได้ครับ

...ขอบคุณน้าตุ้ม น้าเอก มากๆขอรับ ที่ให้คำแนะนำ ทำให้ผมกล้าที่จะซ่อมเอง ....ของคุณครับ

 แก้ไขเมื่อ : 14/3/2562 10:36:03



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

บลูเรงนอง จาก บลูเรงนอง 203.144.139.250 พฤหัสบดี, 14/3/2562 เวลา : 10:34  IP : 203.144.139.250

edit แก้ไขคำตอบ   delete ลบคำตอบ 32889

คำตอบที่ 18
       ยินดีครับ
