การถอดหน้ากากคอนโซลหน้า หรือ “Instrument Panel Cluster Assembly”
oodey
จาก
IP:124.120.76.104

เสาร์ที่ , 16/12/2549
เวลา : 12:18

อ่านแล้ว = ครั้ง
 เก็บเข้ากระทู้ส่วนตัว
แจ้งตรวจสอบกระทู้
 แจ้งลบ
ส่งหาเพื่อน ส่งหาเพื่อน

       กระทู้นี้ได้แรงบันดาลใจจากความรู้ที่ได้จากกระทู้ “การเปลี่ยนหลอดไฟในสวิท์ช” ของท่าน Manit ประกอบกับความอยากรู้อยากเห็นของตัวเอง จึงคิดว่าน่าจะนำข้อมูลที่ได้ลองผิด-ลองถูกมาเล่าสู่กันฟังเพื่อเป็นวิทยาทานแก่เพื่อนๆสมาชิกและอาจจะได้นำไปต่อยอดกันต่อไปอีก เฉกเช่นเดียวกับที่ผมกำลังทำอยู่ในขณะนี้
ก่อนที่จะเข้าเรื่องกันตั้งขอบคุณท่านประธาน ตี๋ กทม. ที่ได้กรุณามอบข้อมูล Service Manual มาให้เกือบ 4,000 หน้า ซึ่งผมก็ได้ทำตามขั้นตอนที่ Manual นี้ แนะนำไว้ ทั้งๆที่ ท่านประธานก็ได้ทัดทานไว้แล้วว่า “ระวังนะครับ! รถเราอายุมากแล้ว พลาสติกและไฟเบอร์ต่างๆในรถมันคงกรอบและแตกหักง่าย” แต่ด้วยความอยากรู้จึงได้เพียงแต่รับฟังท่านเท่านั้น และขอยืนยันว่าขั้นตอนการถอดหน้ากากคอนโซลหน้าของรถ Trooper ปี 95-02 นี้ เป็นไปตามขั้นตอนของ Service Manual ทุกประการ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

แจ้งเพื่อเก็บขึ้นกระทู้พิเศษ คลิ๊กที่นี่แจ้งเพื่อนำขึ้นกระทู้พิเศษ

คำตอบแบ่งหน้าละ 30 คำตอบ ขณะนี้คุณอยู่ที่หน้า 1 จาก >>> 1

คำตอบที่ 1

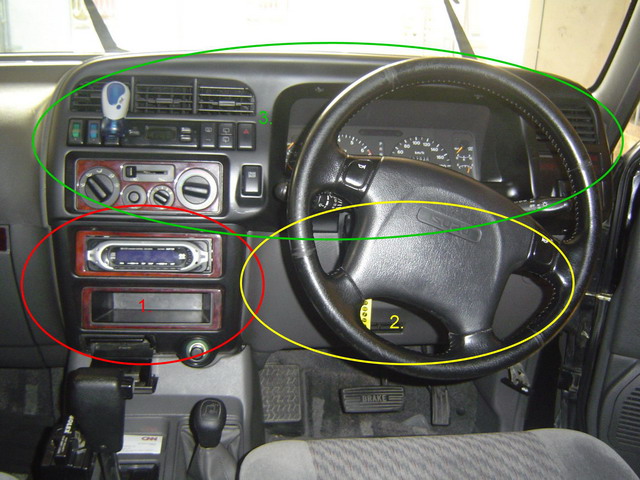

       ลำดับขั้นตอนการถอดหน้ากากคอนโซลหน้า หรือ “Instrument Panel Cluster Assembly” นั้นจำเป็นต้องถอดชิ้นส่วน คอนโซล ทั้งหมด 3 ชิ้น ตามลำดับดังนี้.- (เน้นนะครับว่าต้องตามลำดับ)
1. คอนโซลกลาง
2. คอนโซนหน้า-ล่าง ด้านคนขับ
3. หน้ากากคอนโซลหน้า





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

oodey จาก Oodey TCT183 124.120.76.104 เสาร์, 16/12/2549 เวลา : 12:27  IP : 124.120.76.104

edit แก้ไขคำตอบ   delete ลบคำตอบ 86424

คำตอบที่ 2

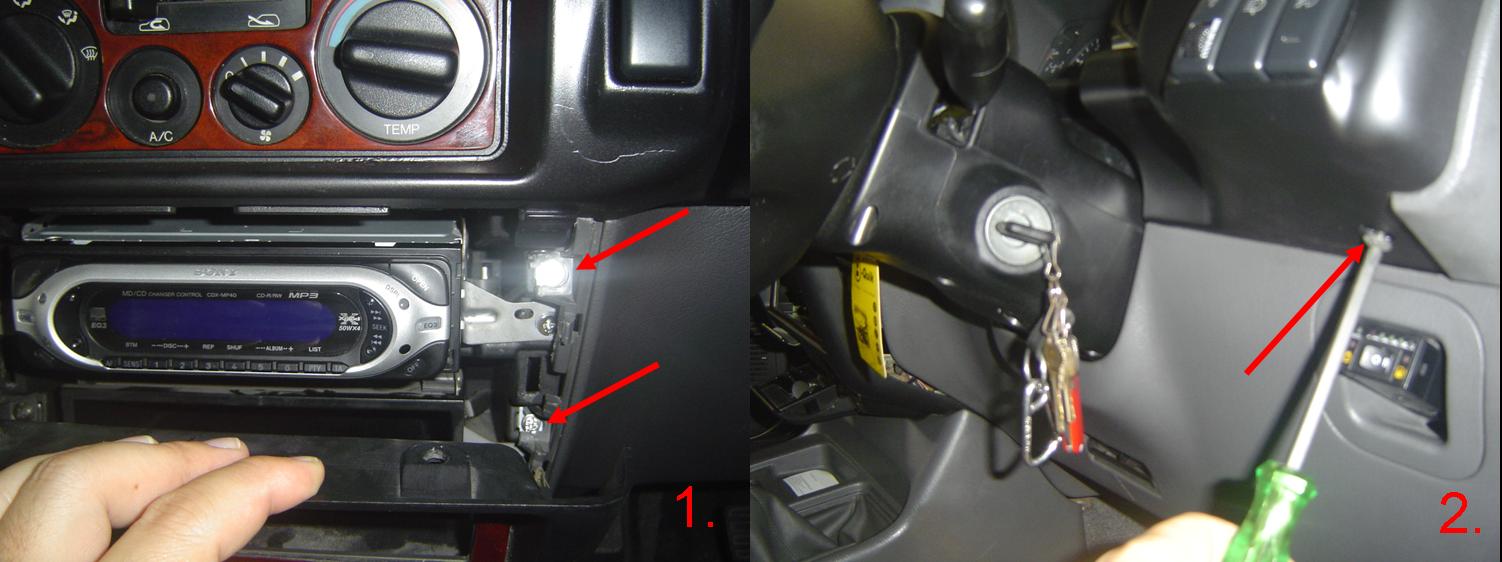

       มาเริ่มกันเลยที่ คอนโซลกลาง ครับ โดยการถอดน๊อตจำนวน 2 ตัวบริเวณเหนือช่องใส่วิทยุ หรือใต้ ช่องปรับ-บังคับเครื่องปรับอากาศ เมื่อถอดน๊อตออกแล้วจึง ค่อยๆดึงคอนโซลกลางออกมาตรงๆ ขยับซ้าย-ขวา เล็กน้อยก็จะออกครับ ไม่ต้องดึงออกมาจนหมดทั้งอันเพียงแค่ให้เผยอด้านบน และมองเห็นน๊อตยึดด้านในเป็นใช้ได้ เป็นอันเสร็จขั้นตอนที่ 1 ครับ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

oodey จาก Oodey TCT183 124.120.76.104 เสาร์, 16/12/2549 เวลา : 12:31  IP : 124.120.76.104

edit แก้ไขคำตอบ   delete ลบคำตอบ 86427

คำตอบที่ 3
       ขั้นตอนที่ 2 คือการถอด คอนโซนหน้า-ล่าง ด้านคนขับ ดูภาพประกอบไปด้วยกันนะครับ ทางด้านขาวสุดของคอนโซนหน้า-ล่าง ด้านคนขับ จะมีปลั๊กพลาสติกสีเดียวกับคอนโซนหน้า ยึดไว้ 1 ตัว ให้เพื่อนๆใช้ ไขควงปากแบนค่อยๆงัดออก





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

oodey จาก Oodey TCT183 124.120.76.104 เสาร์, 16/12/2549 เวลา : 12:32  IP : 124.120.76.104

edit แก้ไขคำตอบ   delete ลบคำตอบ 86429

คำตอบที่ 4

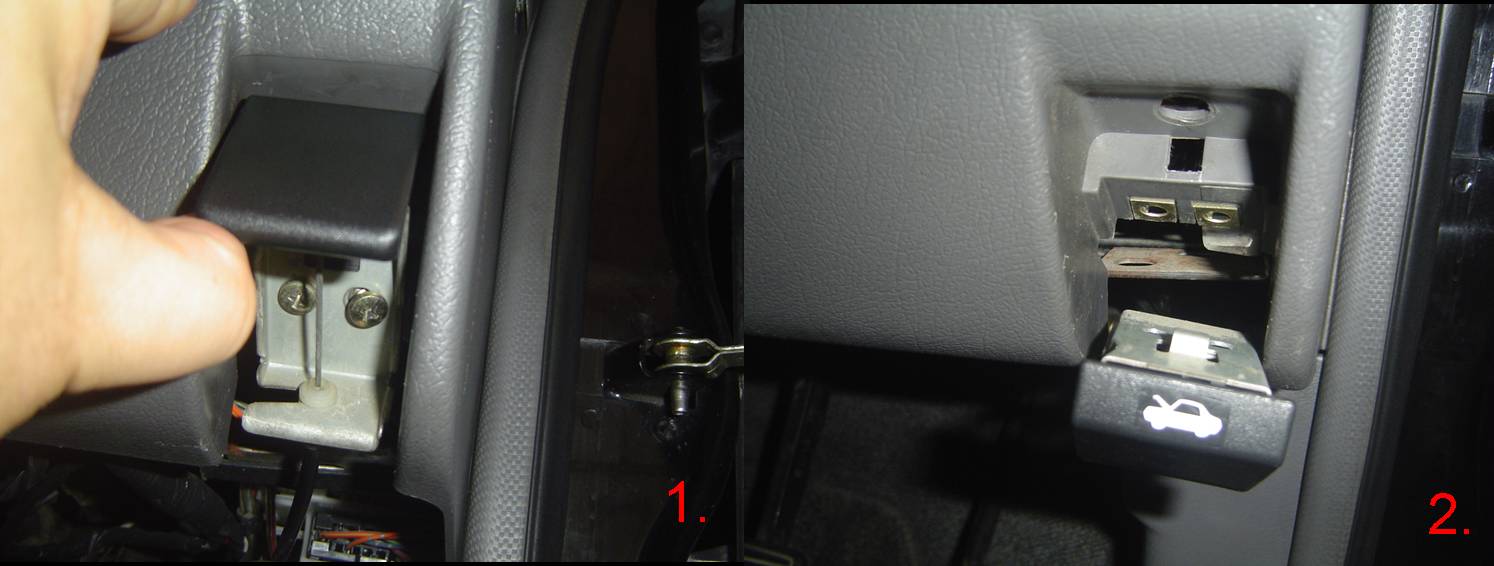

       ต่อไปให้มาดูที่ ที่เปิดฝากระโปรงหน้า ให้ง้างออกจนสุดครับ แล้วถอดน๊อตที่ยึดอยู่จำนวน 2 ตัวออก





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

oodey จาก Oodey TCT183 124.120.76.104 เสาร์, 16/12/2549 เวลา : 12:34  IP : 124.120.76.104

edit แก้ไขคำตอบ   delete ลบคำตอบ 86431

คำตอบที่ 5

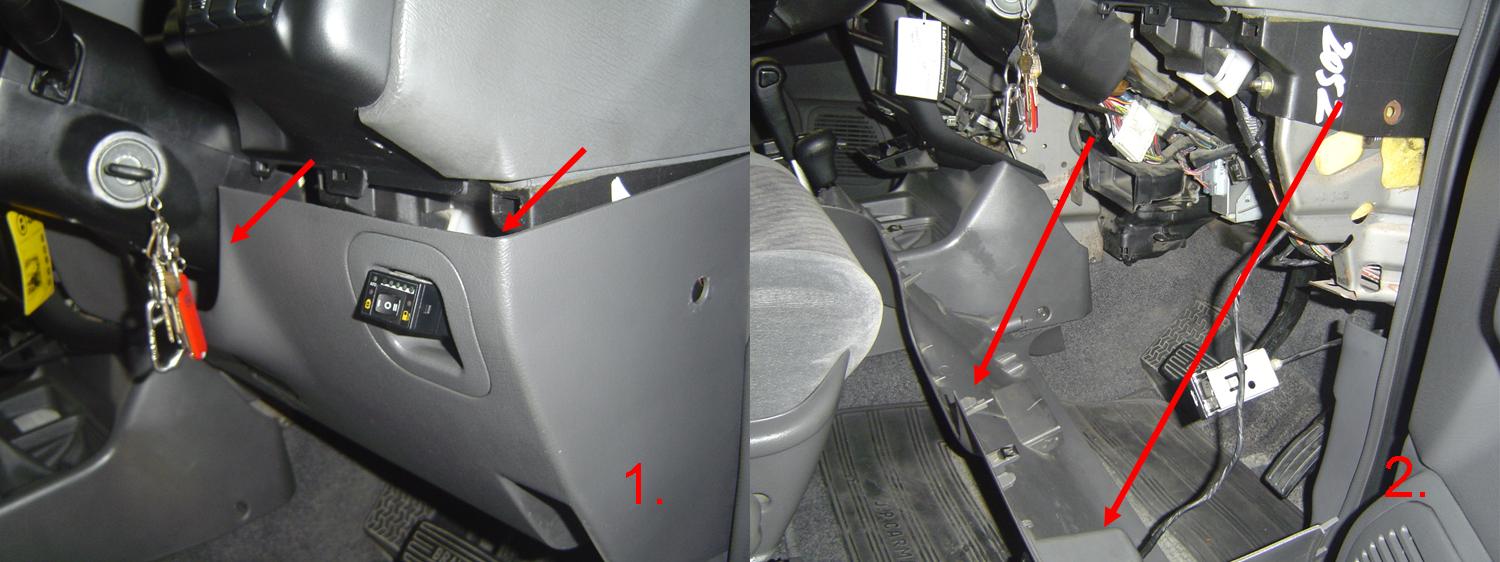

       กลับมาที่ คอนโซลกลางที่เราถอดอ้าไว้ ถอดน๊อตยึดจำนวน 2 ตัวออกตามภาพที่ 1 ครับ แล้วหันไปถอดน๊อตใต้คอนโซนหน้าจำนวน 1 ตัว ซึ่งอยู่ ทางขวา เหนือที่เปิดฝากระโปรงหน้า





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

oodey จาก Oodey TCT183 124.120.76.104 เสาร์, 16/12/2549 เวลา : 12:35  IP : 124.120.76.104

edit แก้ไขคำตอบ   delete ลบคำตอบ 86434

คำตอบที่ 6
       จากนั้นจึงค่อยๆขยับ ดึง คอนโซนหน้า-ล่าง ด้านคนขับ ลงด้านล่าง เป็นอันเสร็จสิ้นขั้นตอนที่ 2 ครับ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

oodey จาก Oodey TCT183 124.120.76.104 เสาร์, 16/12/2549 เวลา : 12:36  IP : 124.120.76.104

edit แก้ไขคำตอบ   delete ลบคำตอบ 86436

คำตอบที่ 7

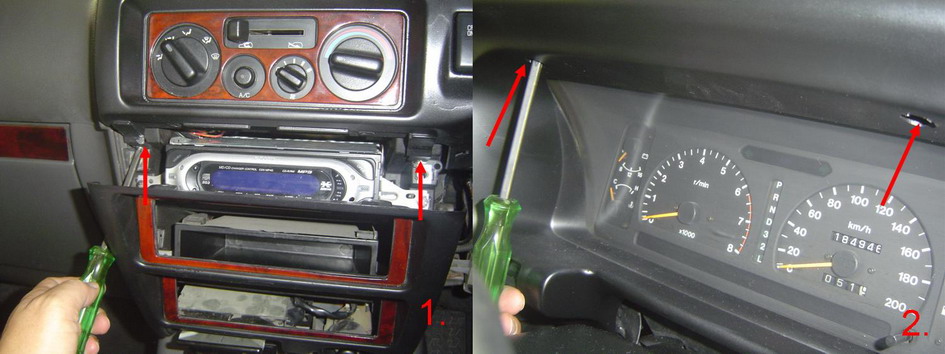

       ขั้นตอนสุดท้ายคือการถอดหน้ากากฯ เริ่มจากการถอดน๊อตยึดจำนวน 2 ตัว ในคอนโซลกลาง (ที่อ้าอยู่) บริเวณใต้ช่องปรับ-บังคับเครื่องปรับอากาศ ตามภาพที่ 1 และอีก 2 ตัว เหนือช่อง เกย์จวัดความเร็ว ตามภาพที่ 2





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

oodey จาก Oodey TCT183 124.120.76.104 เสาร์, 16/12/2549 เวลา : 12:37  IP : 124.120.76.104

edit แก้ไขคำตอบ   delete ลบคำตอบ 86438

คำตอบที่ 8

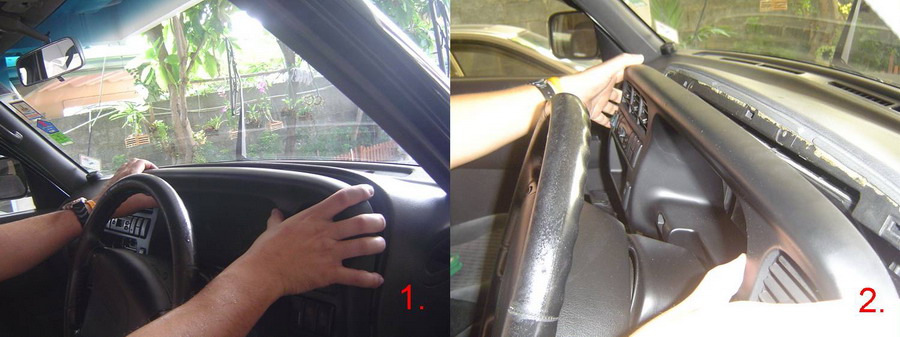

       ค่อยๆ ดึง หน้ากากฯ ออก โดยเริ่มขยับจาก ด้านบน ลงมาด้านข้าง และด้านล่าง





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

oodey จาก Oodey TCT183 124.120.76.104 เสาร์, 16/12/2549 เวลา : 12:39  IP : 124.120.76.104

edit แก้ไขคำตอบ   delete ลบคำตอบ 86441

คำตอบที่ 9

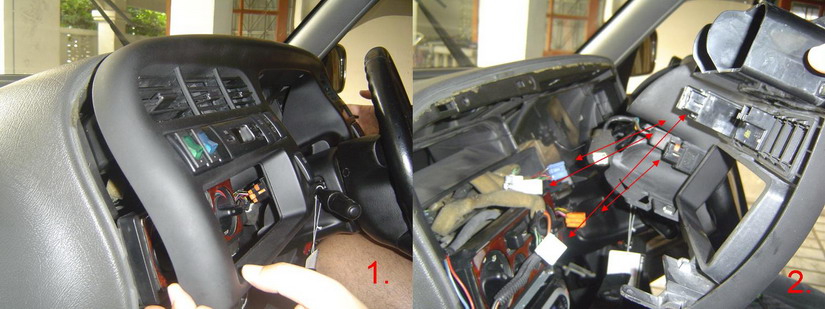

       ขั้นตอนนี้ลำบากหน่อยสำหรับผู้ที่มีมือใหญ่ๆ คือการถอดปลั๊กออกจากด้านหลังของสวิท์ชแผงหน้าปัทต่างๆ โดยเฉพาะด้านไฟ Check Trans นั้นสายไฟภายในสั้นมากต้องใช้ไขควงเล็กๆ แยงเข้าไปที่ปลั๊กท้ายสวิท์ชเพื่อที่จะปลดออก เป็นอันเสร็จสิ้นขั้นตอนที่ 3 ครับ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

oodey จาก Oodey TCT183 เสาร์, 16/12/2549 เวลา : 12:41  IP :

edit แก้ไขคำตอบ   delete ลบคำตอบ 86443

คำตอบที่ 10
       ภาพของคอนโซลที่หน้ากากถูกถอดออกมาแล้วครับ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

oodey จาก Oodey TCT183 เสาร์, 16/12/2549 เวลา : 12:43  IP :

edit แก้ไขคำตอบ   delete ลบคำตอบ 86445

คำตอบที่ 11

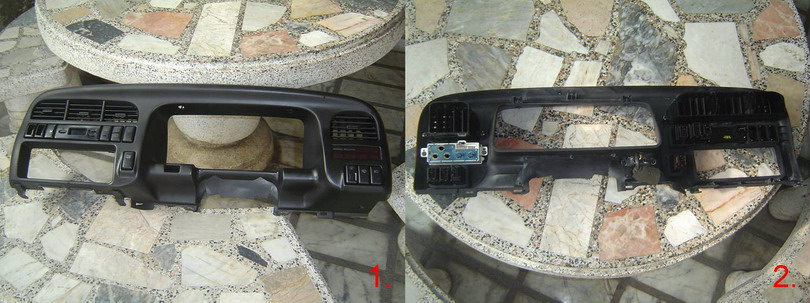

       หน้าตาของ หน้ากากคอนโซลหน้า หรือ “Instrument Panel Cluster Assembly” ด้าน หน้า – หลัง





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

oodey จาก Oodey TCT183 124.120.76.104 เสาร์, 16/12/2549 เวลา : 12:44  IP : 124.120.76.104

edit แก้ไขคำตอบ   delete ลบคำตอบ 86448

คำตอบที่ 12
       สำหรับการประกอบคืน ก็ ให้ปฏิบัติย้อนกลับครับ ไม่ยากเย็นอะไรเลยใช่ไหม? ตอนนี้ ไฟในสวิท์ชบนแผงหน้าปัทในรถของผม เรืองแสงสีเขียวทุกตัวแล้วครับ สวยงามมากเลย ต้องขอขอบคุณทุกท่านที่ได้กรุณาสละเวลาเข้ามาอ่านกระทู้แห่งนี้ หากในโอกาสหน้าได้งัดแงะอะไรเพิ่มเติมจะนำมาเล่าสู่กันฟังอีก ก่อนจากกันขอฝากภาพบรรยากาศทริปส่วนตัว ณ บริเวณโอโซนระดับ 7 ของโลก ที่น้ำตกสวนฮ้อม อช.ทับลาน เมื่อ 9-11 ธ.ค.49 ครับ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

oodey จาก Oodey TCT183 เสาร์, 16/12/2549 เวลา : 12:46  IP :

edit แก้ไขคำตอบ   delete ลบคำตอบ 86450

คำตอบที่ 13
       นี่ก็เยี่ยม ๆ เยี่ยมอีกท่านครับ คุณOodey



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก ตี๋ กทม. TCT.031 124.121.111.237 เสาร์, 16/12/2549 เวลา : 19:47  IP : 124.121.111.237

edit แก้ไขคำตอบ   delete ลบคำตอบ 86521

คำตอบที่ 14
       เยี่ยมครับคุณOodey
ได้หลอดใหม่ๆใสสะอาดขับรถกลางคืนแล้วมองหน้าปัทม์สว่างสวยดีจริงๆ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

Godzila จาก Manit 210.203.178.101 เสาร์, 16/12/2549 เวลา : 19:55  IP : 210.203.178.101

edit แก้ไขคำตอบ   delete ลบคำตอบ 86524

คำตอบที่ 15
       สุดยอดเลย คุณOodey
คุณมานิตเล่นจุดฉนวนเดี๋ยวก็คงโมฯก้นเป็นขบวนการตามตั้งสองท่านแน่แท้

นับถือครับทั้งสองท่านในความอุสาหะและยังเป็นแนวทางให้พวกเรา ขอบคุณครับ
