ข้อมูล การตั้งเฟือง คานหน้า คานหลัง และแนวทางการแก้ไขเฟืองหอน
anek
จาก EcuOriginalJeep
124.122.55.8
พฤหัสบดีที่ , 30/12/2553
เวลา : 08:02

อ่านแล้ว = 46979 ครั้ง
 เก็บเข้ากระทู้ส่วนตัว
แจ้งตรวจสอบกระทู้
 แจ้งลบ
ส่งหาเพื่อน ส่งหาเพื่อน

       การตั้งเฟือง คานหน้า คานหลัง เฟืองที่ใข้อัตราทด 4.10
เฟืองบายสี 41 ฟัน
เฟืองเดือยหมู 10 ฟัน

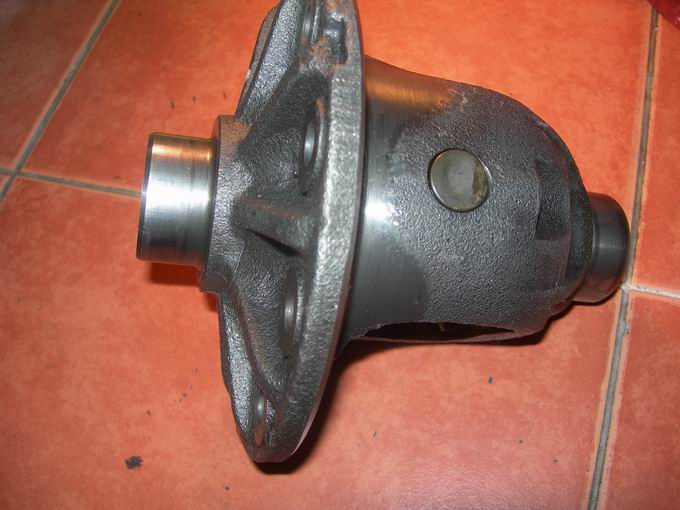

น้าคับ ผมพึ่งซื้อรถมาใหม่ ต้องการจัดเฟืองท้ายอย่างที่น้าว่า ไม่ทราบว่าจะรบกวนน้าได้รึปล่าวคับ
จาก : deposite4(deposite4) 14/2/2556 16:28:39 [49.48.242.161]
 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

แจ้งเพื่อเก็บขึ้นกระทู้พิเศษ คลิ๊กที่นี่แจ้งเพื่อนำขึ้นกระทู้พิเศษ

คำตอบแบ่งหน้าละ 30 คำตอบ ขณะนี้คุณอยู่ที่หน้า 1 จาก >>> 1  2  3  4  5  6  7

คำตอบที่ 1
       ตัวนี้เรืยกว่า เฟืองบายสี





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก EcuOriginalJeep 124.122.55.8 พฤหัสบดี, 30/12/2553 เวลา : 08:04

edit แก้ไขคำตอบ   delete ลบคำตอบ 551325

คำตอบที่ 2
       อันนี้เฟืองเดือยหมู
การตั้งเฟืองหากเป็นเฟืองใหม่ จะตั้งง่ายมาก
หากเฟืองเก่าที่หอน จะตั้งหรือแก้ไขให้ไม่หอนยาก มาก ๆ
เพราะเฟืองแตละชุด จะมีค่าการตั้งบอกไว้แล้ว หากตั้งผิดพลาดไม่เป็นไป
ตามค่าที่กำหนด จะเกิดปัญหา เฟืองหอน ไม่มากก้อน้อย
ฉะนั้นเฟืองแต่ละชุดจะมี ตัวเลขกำหนดไว้ชัดเจน เราไม่ต้องคำนวณหาระยะอะไรมากเลย
เพืยงแต่ ตั้งแล้ววัดระยะให้ได้ตามที่เฟืองกำหนด
เช่นดังรูป เฟืองเดือยหมู กำหนดตัวเลขว่า 2.095 นิ่ว หรือ 2.095x25.4= 53.213mm
นี่คือระยะจากผิวสัมผัส ของเฟืองเดือยหมู ถึง แนวแกนกลางเพลา นั่นเอง





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก EcuOriginalJeep 124.122.55.8 พฤหัสบดี, 30/12/2553 เวลา : 08:16

edit แก้ไขคำตอบ   delete ลบคำตอบ 551329

คำตอบที่ 3
       มาดูระยะการคลอนบ้าง
ที่เฟืองบายสีก็กำหนดระยะการคลอนไว้เช่นกัน
ดังในรูป 0.008 นิ่ว หรือ 0.008x25.4=0.2032mm
สังเกตุว่า ระยะตามคู่มือกำหนด คือ 0.12mm ถึง 0.25 mm หากทำตามคู่มือ
เราไม่รู้ว่าจิง ๆ ระยะ จะอยู่ที่เท่าไร แต่ ที่เฟืองบายสีกำหนดไว้เช่นกัน





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก EcuOriginalJeep 124.122.55.8 พฤหัสบดี, 30/12/2553 เวลา : 08:23

edit แก้ไขคำตอบ   delete ลบคำตอบ 551330

คำตอบที่ 4

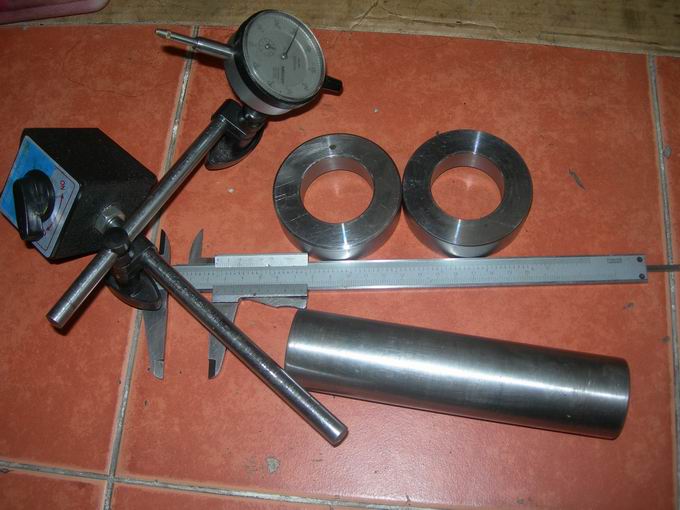

       เครื่องมือที่ใช้มีตามรูป
-เวอร์เนียละเอียด 1/1000 นิ้ว
-ไดอะเกค วัด 0.01 มม.
-ปลอกลูกปืน บายสี แบบปลอม ๆ อันนี้ไว้สำหรับทองลองแผ่น ซิม(ด้านช่าย/ขวา)ของ ระคังเฟือง
-แกนเพลา แบบปลอม ๆ เอาไว้วัดระยะ เดือยหมู







 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก EcuOriginalJeep 124.122.55.8 พฤหัสบดี, 30/12/2553 เวลา : 08:30

edit แก้ไขคำตอบ   delete ลบคำตอบ 551332

คำตอบที่ 5
       การคั้งเฟืองชุดนี้ ผมซื้อมือสองมา ด้านหลังมีหอนนิดหน่อย ด้านหน้าไม่หอน
เลยเอาชุดนี้มาทดสอบเล่นดู
ผลปรากฎว่า การตั้งเฟืองคานหน้า ตามระยะที่กำหนดแต่เพื่อระยะคลอน
จากเดิมที่กำหนด 0.2032 มม. เป็นระระ 0.22 มม. ครั้งเดียวจบเลย
แต่คานหลังมีหอนนิดนหน่อย อันนี้ ลอง 2 ครั้ง ครั้งที่ 1 ระนะคลอนพอดี 0.2032 มม.
ทดลองขับแล้ว หอนสนี่นท้าย.. ครั้งที่ 2ระยะคลอน 0.22 มม. มีหอนบ้างช่วง 70-90 กก/ชม.
ครั้งที่ 3 ยังไม่ได้ลอง กะว่าเพื่อ0 .24 มม.





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก EcuOriginalJeep 124.122.55.8 พฤหัสบดี, 30/12/2553 เวลา : 08:47

edit แก้ไขคำตอบ   delete ลบคำตอบ 551337

คำตอบที่ 6

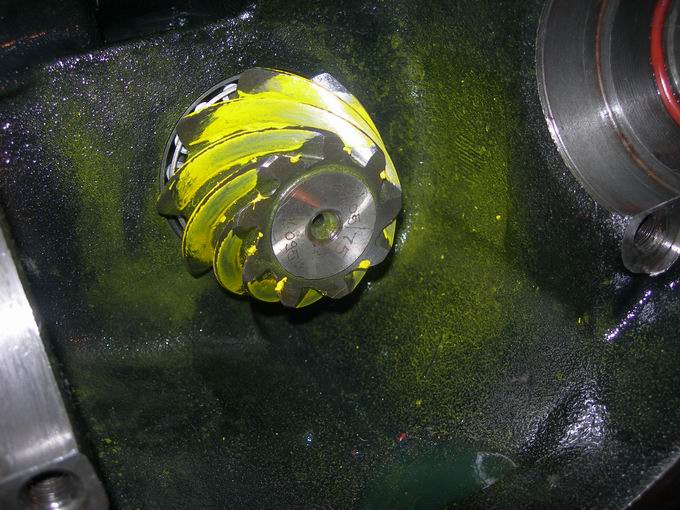

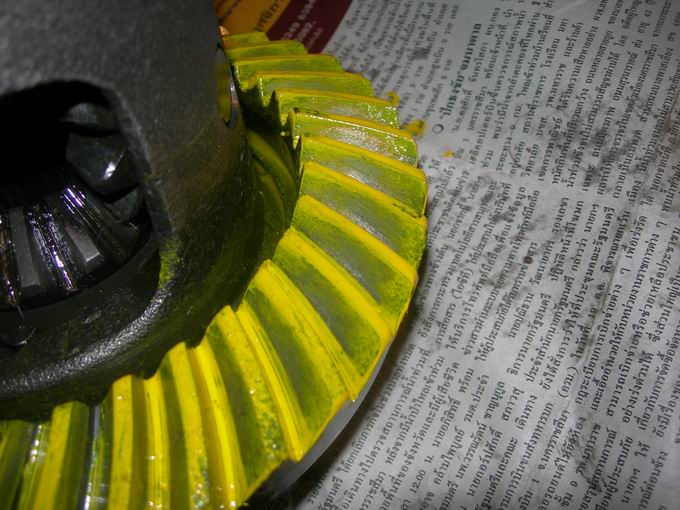

       ลองครั้งที่ 3 ได้ภาพแบบนี้ ประกอบเสร็จ ลองขับดู มีหอน ตั้งแต่ แรก





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก EcuOriginalJeep 124.121.186.136 อังคาร, 4/1/2554 เวลา : 19:39

edit แก้ไขคำตอบ   delete ลบคำตอบ 552154

คำตอบที่ 7

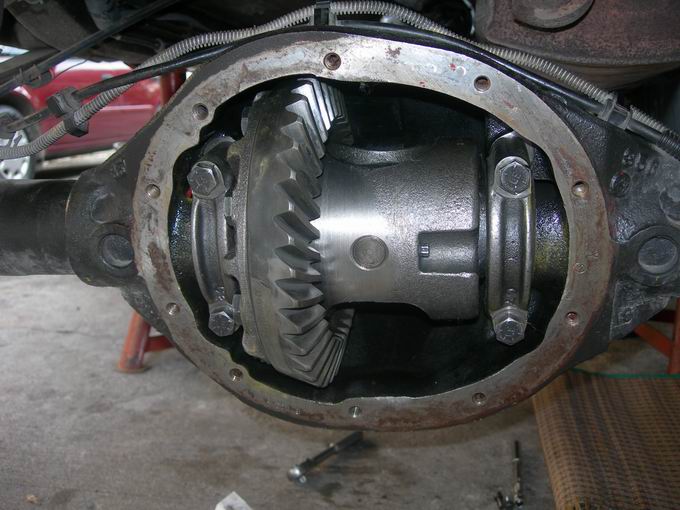

       ด้านหน้าเข้าร่องดี ทำไมมีเสียงหอน





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก EcuOriginalJeep 124.121.186.136 อังคาร, 4/1/2554 เวลา : 19:40

edit แก้ไขคำตอบ   delete ลบคำตอบ 552155

คำตอบที่ 8

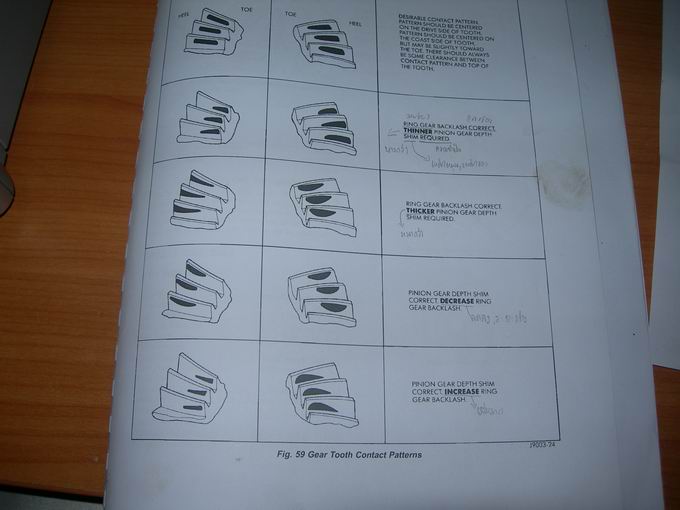

       เลยต้องพึ่ง ตำรา เล็กน้อย





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก EcuOriginalJeep 124.121.186.136 อังคาร, 4/1/2554 เวลา : 19:45

edit แก้ไขคำตอบ   delete ลบคำตอบ 552159

คำตอบที่ 9
       ลองอีกครั้ง ครั้งที่ 4 หากหอนอีก คงต้องซื้อใหม่
เฟืองที่ลองนี้เจ้าของเดิมบอกว่ามีหอน นิดหน่อย
เอาละ ไหน ๆ ก็เล่นแล้ว ... ต้อง เล่นให้จบ

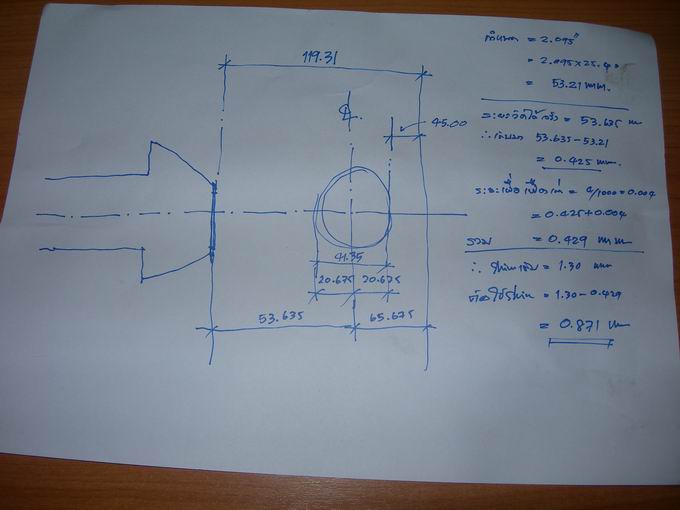

คิดแล้ว เริ่มรื้อใหม่ พร้อมทั้ง คำนวณ ระยะ ซิมที่เดือยหมู
ว่า ต้องใช้ขยาดเท่าไร แน่ หลังจากคำนวณได้แล้ว ปรากฎว่า ซิมที่ใช้จิง
ต้องมีความหนา 0.871 มม.





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก EcuOriginalJeep 124.121.186.136 อังคาร, 4/1/2554 เวลา : 19:54

edit แก้ไขคำตอบ   delete ลบคำตอบ 552164

คำตอบที่ 10

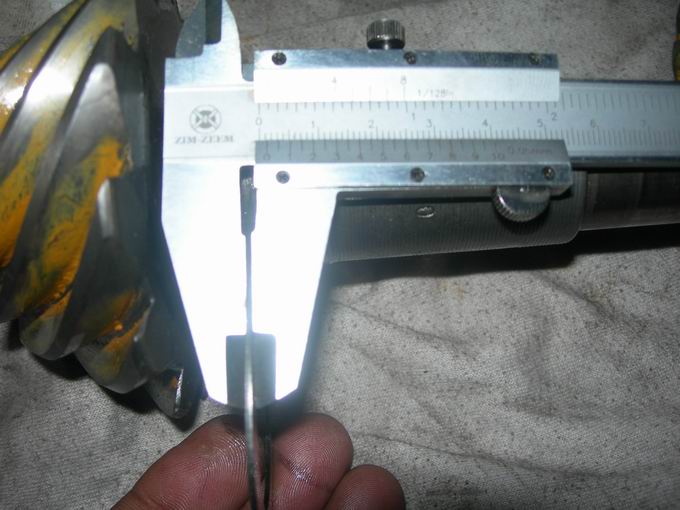

       รื้อซิมที่เดือยหมูออก วัดขนาดได้ 1.30 มม.เลยเอาค่าที่คำนวณได้ ลบ ออก
จะได้ดังนี่ 1.30-0.429 = 0.871 มม.





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก EcuOriginalJeep 124.121.186.136 อังคาร, 4/1/2554 เวลา : 19:58

edit แก้ไขคำตอบ   delete ลบคำตอบ 552166

คำตอบที่ 11

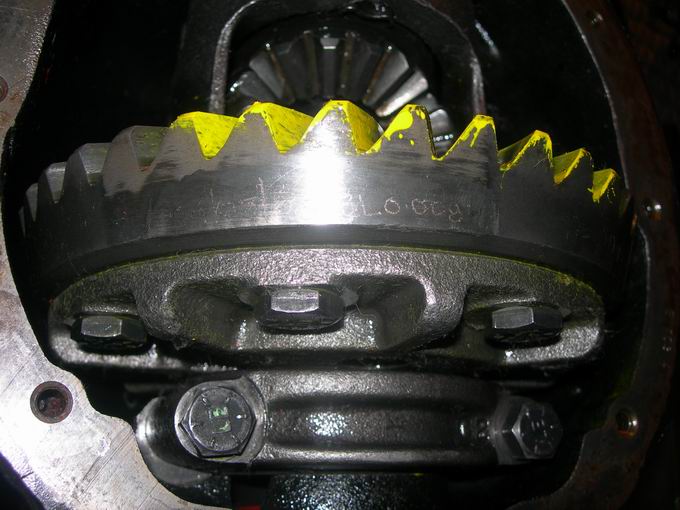

       เมื่อได้ผลการคำนวณ ก็นำมาใช้ประกอบกับเฟืองอีกครั้ง
พร้อมทั้งทดสอบ ด้วยสี ผลได้แบบในภาพ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก EcuOriginalJeep 124.121.186.136 อังคาร, 4/1/2554 เวลา : 20:03

edit แก้ไขคำตอบ   delete ลบคำตอบ 552168

คำตอบที่ 12

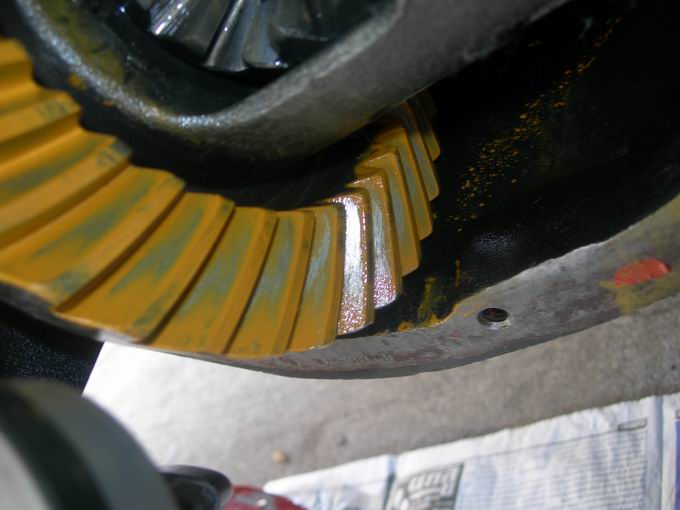

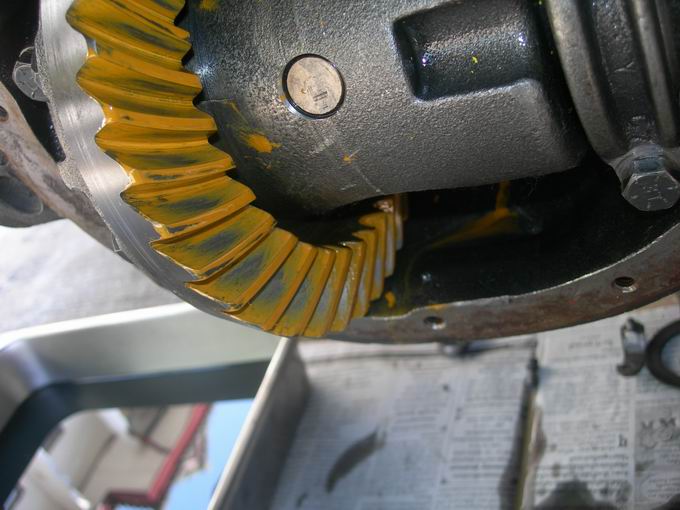

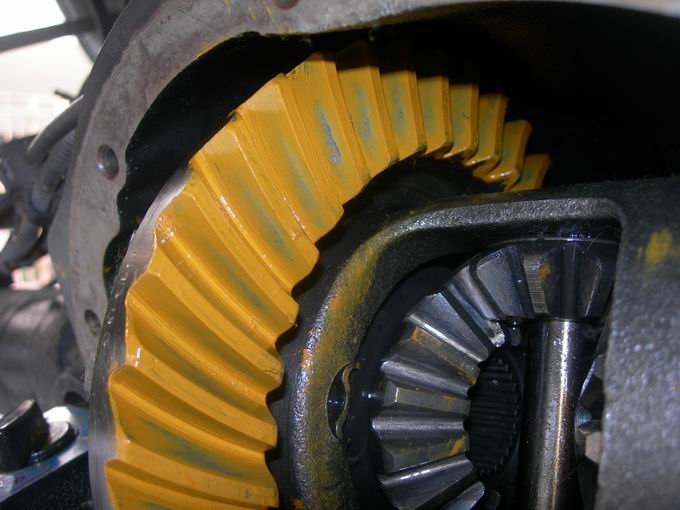

       ด้านที่หมุนถอยหลังของเฟือง





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก EcuOriginalJeep 124.121.186.136 อังคาร, 4/1/2554 เวลา : 20:04

edit แก้ไขคำตอบ   delete ลบคำตอบ 552169

คำตอบที่ 13
       ถอยหลังอีกรูป ชัด ๆ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก EcuOriginalJeep 124.121.186.136 อังคาร, 4/1/2554 เวลา : 20:06

edit แก้ไขคำตอบ   delete ลบคำตอบ 552170

คำตอบที่ 14

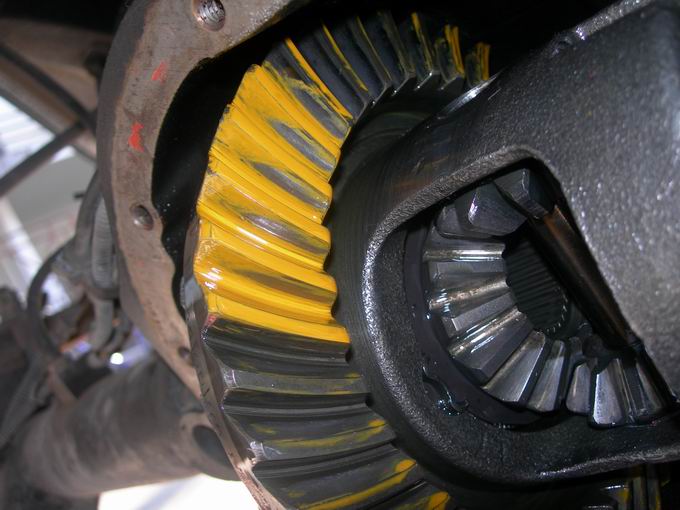

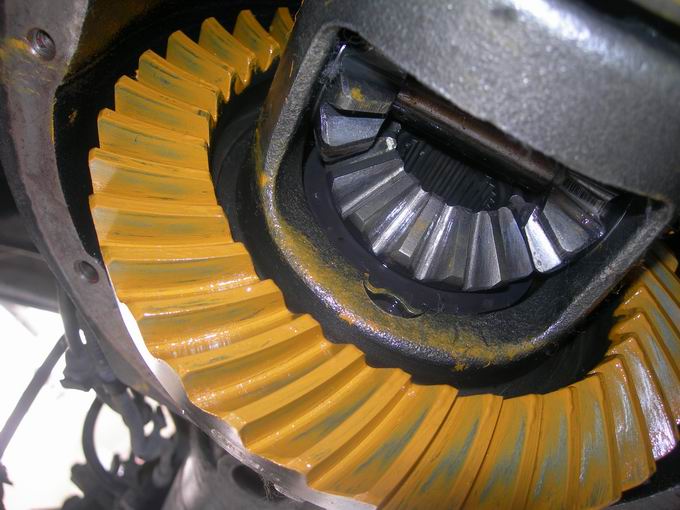

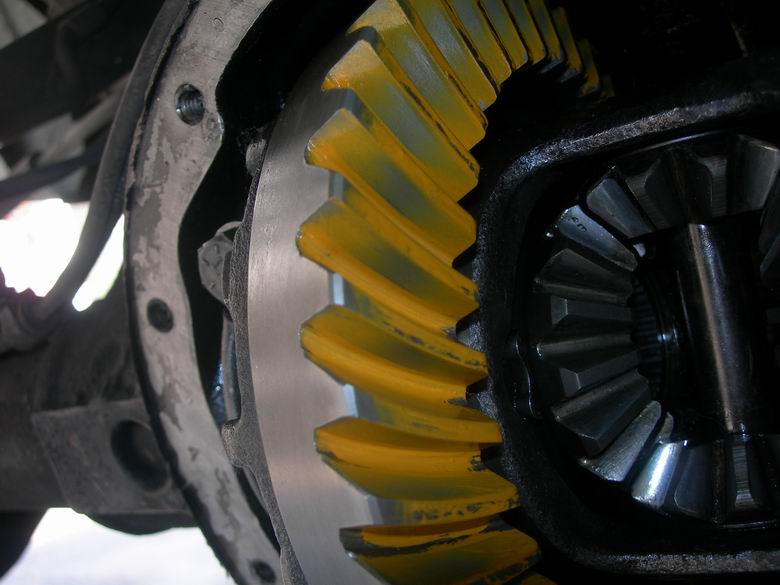

       รูปเฟืองที่เดินหน้า





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก EcuOriginalJeep 124.121.186.136 อังคาร, 4/1/2554 เวลา : 20:07

edit แก้ไขคำตอบ   delete ลบคำตอบ 552171

คำตอบที่ 15

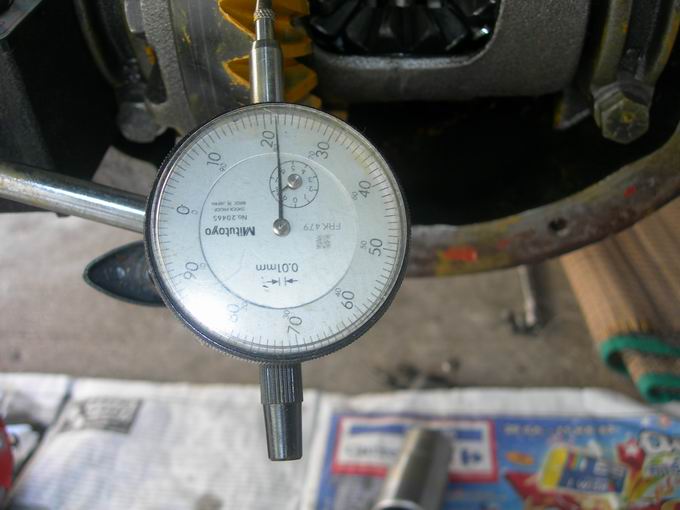

       เมื่อการทดสอบ ด้วยสีเสน จบลง คิดว่าภาพที่ได้
น่าจะสมบูรณ์ ..

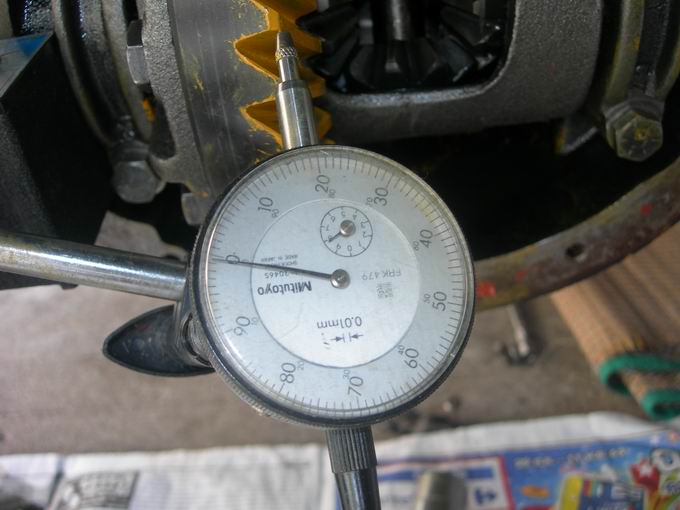

เราก็มาเซ็ค ระยะคลอน ด้านข้างดู บ้าง
ตรงเฟืองบายสี กำหนดไว้ 0.008 นิ้ว
มีค่าเท่ากับ 0.008x25.4 = 0.2032 มม.
ค่าที่อ่านได้ 0.23 มม. ถือว่าใกล้เคียง กับค่าที่กำหนดให้





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก EcuOriginalJeep 124.121.186.136 อังคาร, 4/1/2554 เวลา : 20:16

edit แก้ไขคำตอบ   delete ลบคำตอบ 552174

คำตอบที่ 16
       อันนี้เผื่อไว้นิดหน่อยเพราะว่าเป็นเฟืองมือสอง





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก EcuOriginalJeep 124.121.186.136 อังคาร, 4/1/2554 เวลา : 20:17

edit แก้ไขคำตอบ   delete ลบคำตอบ 552175

คำตอบที่ 17
       เมื่อทุกอย่างสมบูรณ์ล้าง สีเสน ออกก่อน เตรียมปิดประกอบทดสอบต่อไป
ปัญหาของเฟืองชุดนี้..
- เฟืองคานหลังเดิม ไม่มี เต็ด เลยต้องเปลี่ยน ระคัง มือสอง อันนี้มีผล
กระทบกับซิมด้านข้างซ้าย/ขวา โดยตรง
- เฟืองที่ใช้มือสอง มีหอนนิดหน่อย อันนี้แหละที่ผมต้องการจะลอง ถือว่าท้าทาย ฝีมือ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก EcuOriginalJeep 124.121.186.136 อังคาร, 4/1/2554 เวลา : 20:23

edit แก้ไขคำตอบ   delete ลบคำตอบ 552177

คำตอบที่ 18
       ความรู้ดีๆอีกแล้ว..ขอบคุณครับ..



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

ad จาก ad 113.53.19.151 อังคาร, 4/1/2554 เวลา : 20:27

edit แก้ไขคำตอบ   delete ลบคำตอบ 552178

คำตอบที่ 19

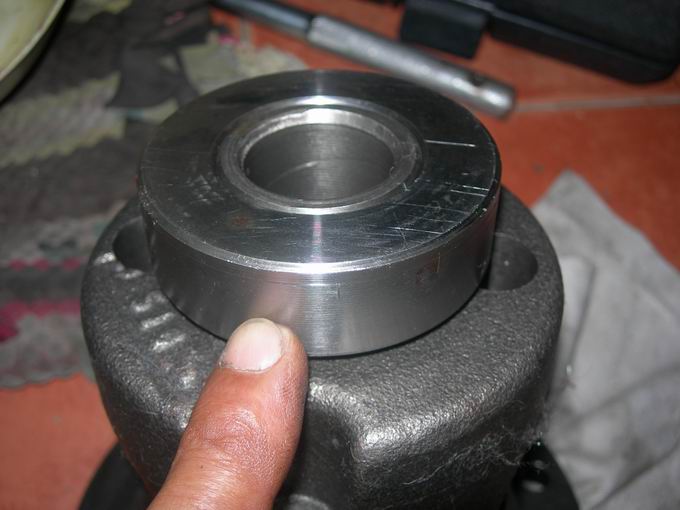

       ลูกปืน บายสี ปลอม ๆ ที่ใช้ทดสอบ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก EcuOriginalJeep 124.121.186.136 อังคาร, 4/1/2554 เวลา : 20:30

edit แก้ไขคำตอบ   delete ลบคำตอบ 552179

คำตอบที่ 20

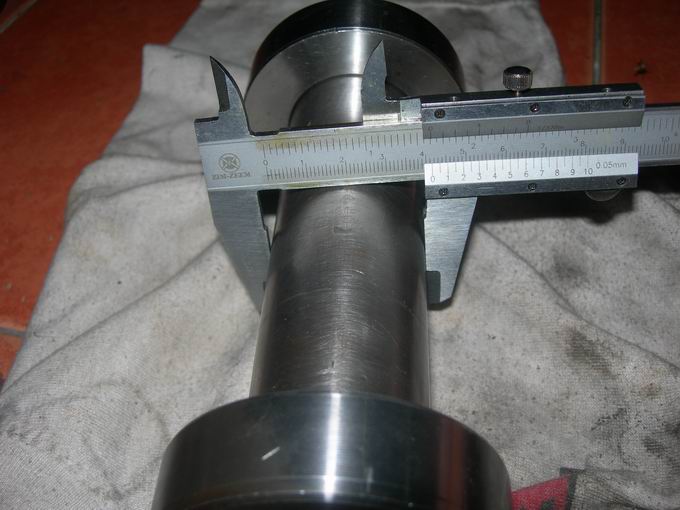

       เพลาปลอม ๆ ที่ใช้หาค่าระยะศูนยืกลางเพลาจริง





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก EcuOriginalJeep 124.121.186.136 อังคาร, 4/1/2554 เวลา : 20:32

edit แก้ไขคำตอบ   delete ลบคำตอบ 552180

คำตอบที่ 21

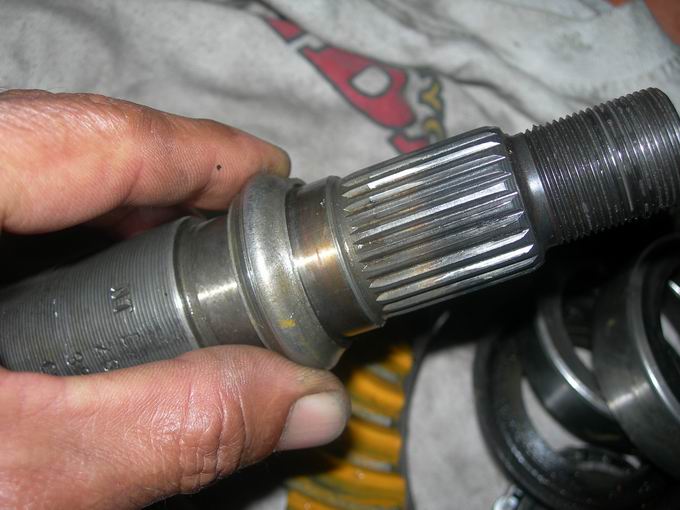

       อันนี้เรียกว่าปลอกย่น เป็นเหล็กแข็งคล้ายสปริงคอยอัดให้ลูกปืน
เดือยหมูแน่นขึ้น หากเราอัดมากเกินไปจะทำให้ระยะสัมผัสของเดือยหมู
กับบายสี ชิดเกินไป หรือ อัดไม่แน่น จะทำให้หลวม อันนี้ค่าที่กำหนด Preload 35 ปอนด์





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก EcuOriginalJeep 124.121.186.136 อังคาร, 4/1/2554 เวลา : 20:40

edit แก้ไขคำตอบ   delete ลบคำตอบ 552182

คำตอบที่ 22

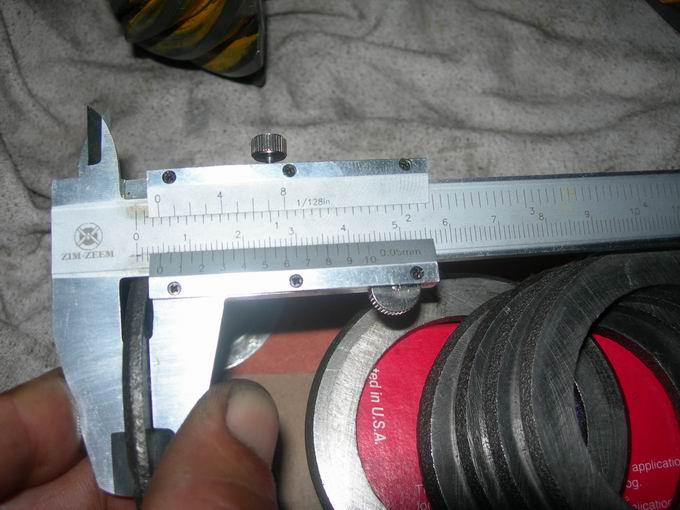

       อันนี้คือซิมด้านข้างของลูกปืนบายสี
ซึ่งความหนาจะแตกต่างกันไป ชุดของผมนี้
ใช้วิธีลองใส่ทีละข้าง ไม่ได้คำนวณ ใส้แล้วมาทดสอบระยะคลอน
ว่าได้ค่มที่กำหนดหรือไม่
ด้านซ้ายหนา 4.53 มม.
ด้านขวาหนา 4.15 มม.
ระยะคลอน BLACKLASH = 0.23 MM.





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก EcuOriginalJeep 124.121.186.136 อังคาร, 4/1/2554 เวลา : 20:47

edit แก้ไขคำตอบ   delete ลบคำตอบ 552184

คำตอบที่ 23
       หลังจาคิดตั้งเสร็จ ลองทดสอบที่ความเร็ว 140 กม/ชม. อาการหอน หายสนิท
ข้อมูลทดสอบ..
อัคราทดหน้า/หลัง 4.10
ยาง BF 30"
ยกสูง 3 นิ้ว
เฟืองไมล์ 35 ฟันแบบเดิม ๆ
ผลทดสอบครั้งแรก ที่น่าพอใจ
รอผลการใช้งานอีกสักระยะ หากมีอาการหอนอีกแสดงว่า ต้องเปลี่ยนใหม่สถานเดียว

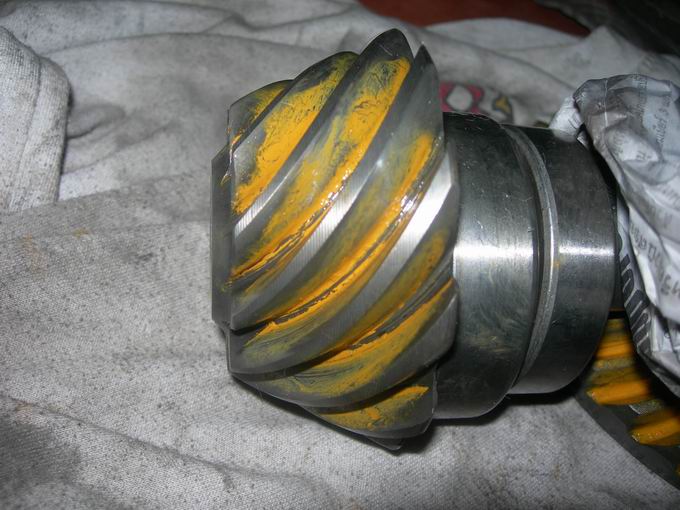

เพราะสังเกตูว่า เฟทองเดือยหมู มีรอย สึกก่อนบ้างแล้ว





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก EcuOriginalJeep 124.121.186.136 อังคาร, 4/1/2554 เวลา : 20:55

edit แก้ไขคำตอบ   delete ลบคำตอบ 552185

คำตอบที่ 24

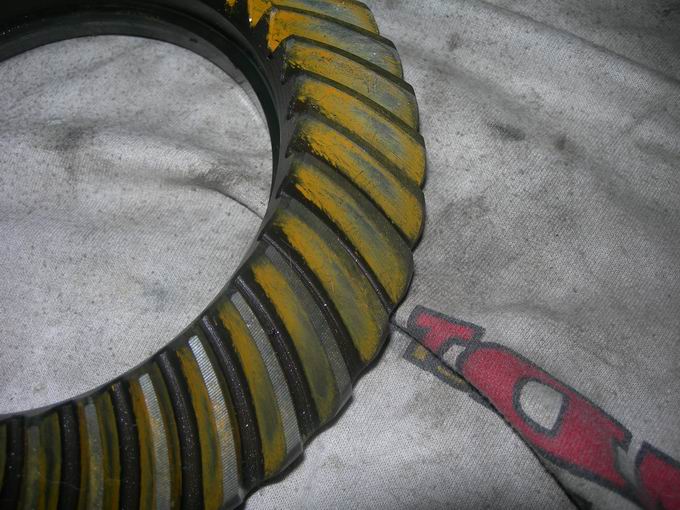

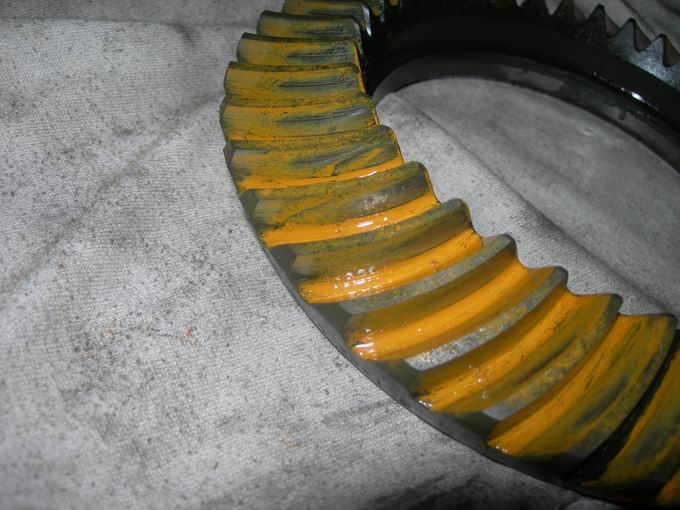

       อันนี้เฟืองบายสีเดิม ด้านเดินหน้า

 แก้ไขเมื่อ : 4/1/2554 20:58:46





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก EcuOriginalJeep 124.121.186.136 อังคาร, 4/1/2554 เวลา : 20:57

edit แก้ไขคำตอบ   delete ลบคำตอบ 552186

คำตอบที่ 25
       ด้านถอยหลัง





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก EcuOriginalJeep 124.121.186.136 อังคาร, 4/1/2554 เวลา : 20:59

edit แก้ไขคำตอบ   delete ลบคำตอบ 552187

คำตอบที่ 26

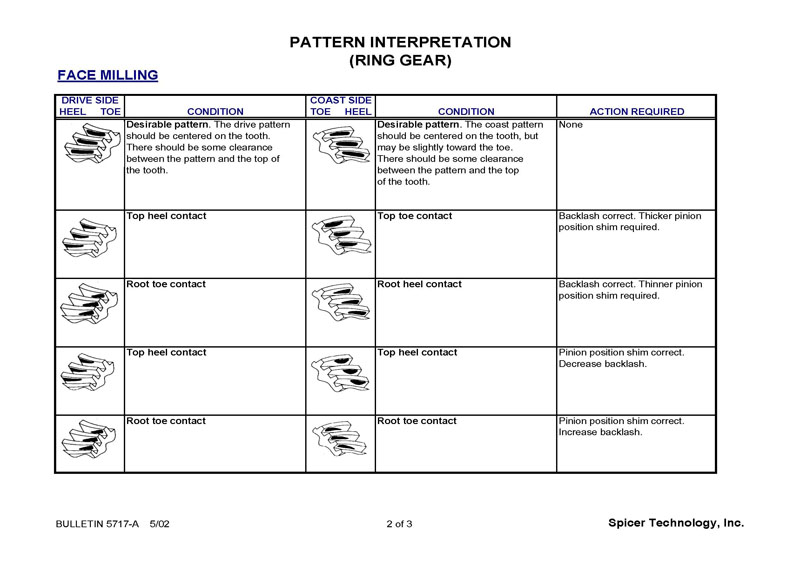

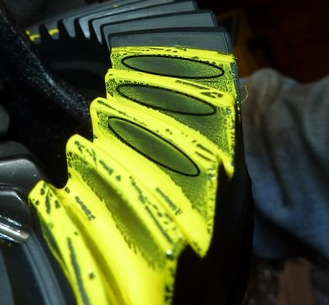

       จบกระทู้สำหรับการตั้งเฟือง และแก้ไขเฟืองหอน DANA35 for Xj 4.0L
ด้วยภาพ สีเสน ของ เวป ต่างประเทศ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก EcuOriginalJeep 124.121.186.136 อังคาร, 4/1/2554 เวลา : 21:09

edit แก้ไขคำตอบ   delete ลบคำตอบ 552190

คำตอบที่ 27
       เลขเบิ้ลมาเมื่อไหร่จะบุกถึงประตูบ้านเลย..คอยดู้



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

Jedi จาก Jedi 115.67.86.26 อังคาร, 4/1/2554 เวลา : 22:17

edit แก้ไขคำตอบ   delete ลบคำตอบ 552214

คำตอบที่ 28
       เปิดอู่อยู่แถวไหนครับ พอดีผมมีปัญหาเกี่ยวกับเฟืองท้ายและ เพลากลาง พอเริ่มออกตัวจะมีเสียงแกร้งๆ ที่เพลากลางครับไม่รู้เป็นที่อะไร หรือต้องเช็คตตรงไหน และมาตราฐานของรถจี๊บ เฟืองท้ายต้องหอนดังขนาดไหนครับ ถึงอยู่ในเกณ์ยอมรับได้ หรือต้องเงียบแบบรถเก๋งหรือไม่ครับ ขอรบกวนถามหน่อยครับ และขอขอบคุณเป็นอย่างสูงครับ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

nuring จาก nuring 212.99.116.83 อังคาร, 4/1/2554 เวลา : 22:21

edit แก้ไขคำตอบ   delete ลบคำตอบ 552219

คำตอบที่ 29
       สำหรับคานหน้า DANA 30 ไว้มาต่อ ภาค 2 ละกัน
ซึ่งหลายท่านเคยบอกว่า มันตั้งยากกว่าคานหลัง
แต่สูตร ของผม คิดว่าไม่ ยากอย่างที่คิด ในทางกลับกัน
ผมว่า ง่ายกว่าคานหลัง สะอีก





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก EcuOriginalJeep 124.122.55.4 พุธ, 5/1/2554 เวลา : 06:44

edit แก้ไขคำตอบ   delete ลบคำตอบ 552272

คำตอบที่ 30

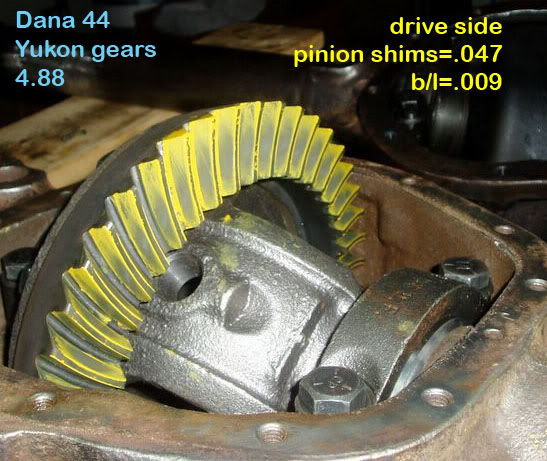

       ท่านชา เลข 88 อะป่าว
หากใช่ ของให้ได้ตามรูป นี้ ละ กัน มันถึงจะ สะใจ
คน วัย มัน ๆๆๆๆๆๆๆๆๆๆ

Pinon Shim = 0.047"
แผ่นซิม ที่เฟืองเดือยหมู = 0.047x25.4 = 1.19 mm.
b/l = 0.009"
ระยะคลอน = 0.009x25.4 = 0.22 mm.

 แก้ไขเมื่อ : 5/1/2554 6:49:26

 แก้ไขเมื่อ : 5/1/2554 6:53:26





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก EcuOriginalJeep 124.122.55.4 พุธ, 5/1/2554 เวลา : 06:48
