สอบถามพี่ๆหน่อยครับเรื่องวงจรพัดลมไฟฟ้าแทนฟรีปั้มเดิมครับช่วยชี้แจงให้กระจ่างหน่อยครับ
pitarn@aviewgroup.com
จาก Bossaviewgroup
183.89.60.37
จันทร์ที่ , 27/6/2554
เวลา : 23:05

อ่านแล้ว = 6011 ครั้ง
 เก็บเข้ากระทู้ส่วนตัว
แจ้งตรวจสอบกระทู้
 แจ้งลบ
ส่งหาเพื่อน ส่งหาเพื่อน

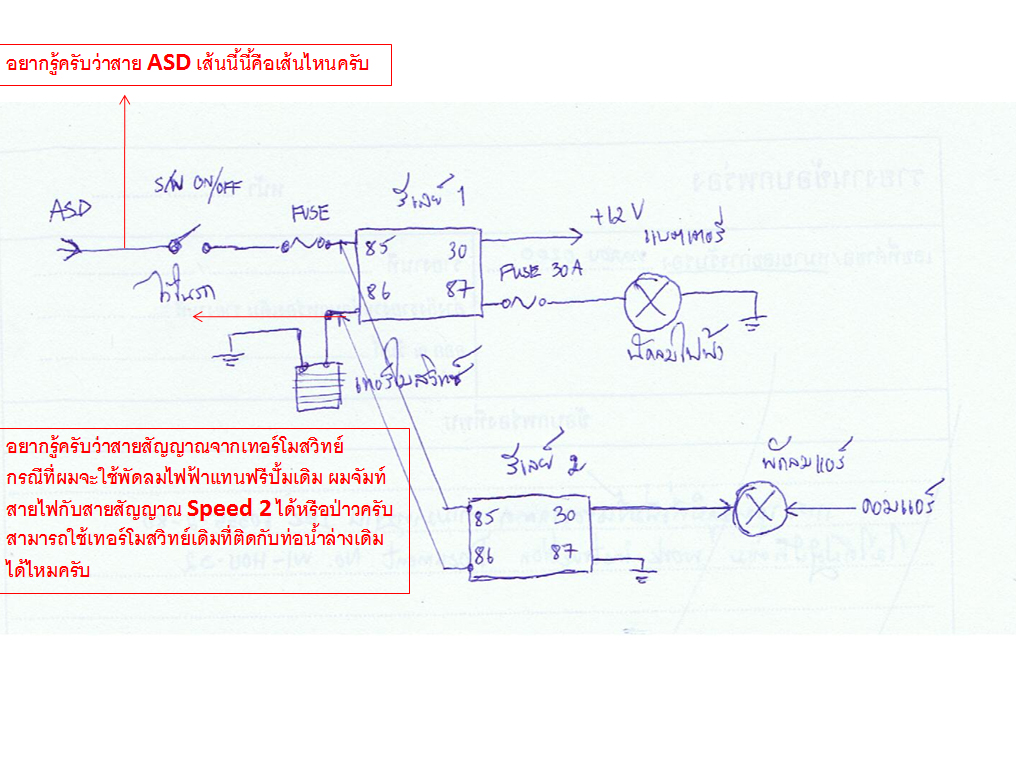

       ต้องขอโทษนะครับที่นำภาพวงจรเก่าจากในกระทู้ โดยที่ยังไม่ได้ขออนุญาตนะครับ






 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

แจ้งเพื่อเก็บขึ้นกระทู้พิเศษ คลิ๊กที่นี่แจ้งเพื่อนำขึ้นกระทู้พิเศษ

คำตอบแบ่งหน้าละ 30 คำตอบ ขณะนี้คุณอยู่ที่หน้า 1 จาก >>> 1

คำตอบที่ 1
       สายASD: ให้ต่อจากขั้ว87ของASD relay ในห้องเครื่องครับ
รีเลย์พัดลมไฟฟ้าแทนฟรีปั๊ม: จั๊มจากเทอร์โมสวิทย์ตัวเดิมไม่ได้นะครับ ให้ใส่เทอร์โมสวิทย์เพิ่มอีกตัวหนึ่ง จะเจาะหม้อน้ำใส่ด้านน้ำออก(หม้อน้ำรุ่นขอบพลาสติดมีอยู่แล้ว ถอดน๊อตเอาเทอร์โมสวิทย์ใส่ได้เลย) หรือ เพิ่มตรงท่อเดิมอีกอันหนึ่งก็ได้ครับ



ขอบคุณครับพี่
จาก : pitarn@aviewgroup.com(pitarn@aviewgroup.com) 28/6/2554 10:45:53 [58.8.205.84]
 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

toiyip จาก Toiyip 61.91.73.21 อังคาร, 28/6/2554 เวลา : 08:51

edit แก้ไขคำตอบ   delete ลบคำตอบ 582778

คำตอบที่ 2
       ผมใช้พัดลมไฟฟ้าระบบนี้อยู่

แต่ไม่ได้ต่อวงจรแบบนี้ครับ

แต่สร้างวงจรใหม่ไม่เกี่ยวกับระบบของรถเลย โดยสามารถสั่งงานได้ 3 ระบบครับ

1. ปิดพัดลมไม่ให้ทำงานได้

2. สั่งให้พัดลมทำงานที่ speed 2 ได้

3. สั่งให้พัดลมทำงานออโต้ได้

3.1 ออโต้ตามการทำงานของแอร์

3.1.1 เปิดแอร์ พัดลมดูดตัวใน speed 1 และ พัดลมเป่าตัวนอก speed 1 หมุนตลอดเวลา

3.1.2 เมื่อคอมแอร์ทำงาน พัดลมเป่าแผงแอร์ speed 2 ทำงาน

3.2 ใช้เทอร์โมของเบ็นซ์ ใส่เพิ่มเข้าไปในท่อยาง หรือ หม้อน้ำ จะได้อุณภูมิที่พอดีกับรถ Jeep คือวอมที่ 100-105 องศา และ จับสัญญาณความร้อนที่ 106 องศา และ เมื่อ เทอร์โม ร้อนได้ที่ จะทำให้ พัดลมดูดหม้อน้ำ และ พัดลมเป่าแผงแอร์ ทำงานที่ speed 2 ทันที


4. เมื่อดับเครื่องยนต์ถ้าเปิด switch อยู่ในโหมดการทำงานแบบออโต้ หากเทอร์โมยังจับสัญญาณความร้อนว่ายังร้อนอยู่พัดลมจะทำงานจนกว่าความร้อนของรถจะอยู่ในเกณฑ์ที่เหมาะสม จึงจะหยุดทำงาน


อุปกรณ์ที่ใช้
1. พัดลมไฟฟ้า volvo 960 พร้อมชุดรีเลย์ 16 นิ้ว 1 ตัว สำหรับทำเป็นพัดลมดูดความร้อนหม้อน้ำ
2. พัดลมไฟ้ฟ้า bmw 318-330 ใช้รีเลย์ปั้มติ๊กโตโยต้า 15 นิ้ว 1 ตัว สำหรับทำพัดลมเป่าแผงแอร์
3. รีเลย์ Boss หรือ nissan แบบ 1 หน้าสำหรับการควบคุมวงจรการทำงานของพัดลม 1 ตัว
4. ตีกระบังลมใหม่ให้หม้อน้ำ
5. สายไฟต้องใช้สายไฟทองแดงหน้าเต็ม 2.5 หรือ 3 มิล สำหรับทำเป็นระบบไฟบวก หรือ ดึงกราวน์ ไม่อย่างนั้นสายไฟละลาย
6. ไดชาร์จเดิมของรถจะใช้ไม่ได้ แอมป์ไม่พอ เมื่อพัดลมทำงาน speed 2 ทำงาน สายไฟจะร้อนจนละลาย แนะนำให้หาไดชาร์จ 120 ขึ้นไปใส่ครับ ถึงจะพอเวลาพัดลม speed 2 ทำงานครับ

ยังไม่มีเวลาว่างวาดวงจรครับ เพราะวงจรผมแก้มาหลายรอบจนเละ เนื่องจากปรับเปลี่ยนไปตามการใช้งานจริง เพื่อให้สามารถควบคุมความร้อนให้ได้ครับ ปัจจุบัน โอเค แล้ว

รถติด ๆ แอร์หนาว มาก
ขับด้วยความเร็ว 120-130 สามารถควบคุมความร้อนได้อยู่ในระดับ 100 ถือว่าโอเค

สงสัยอย่างไร สอบถามเพิ่มเติมได้ครับ
Almond



ขอบคุณครับพี่
จาก : pitarn@aviewgroup.com(pitarn@aviewgroup.com) 28/6/2554 10:44:50 [58.8.205.84]
ขอบคุณครับพี่
จาก : pitarn@aviewgroup.com(pitarn@aviewgroup.com) 28/6/2554 10:45:22 [58.8.205.84]
มีคนแนะนำว่าให้ใช้thermo switch ของfiat หรือ alfa romeo สาย3เส้นเป็น2สเต็ป กำลังหาอยู่
จาก : toiyip(toiyip) 28/6/2554 11:15:41 [61.91.73.21]
