บทสรุปการปรับมุมเพลา หูยึดโช๊ค หลัง ของ Jeep Xj ตามแนวทางของ..
anek
จาก Ecu_Original_Jeep
124.121.214.217
พฤหัสบดีที่ , 29/10/2552
เวลา : 09:02
อ่านแล้ว = 6185 ครั้ง
 เก็บเข้ากระทู้ส่วนตัว
แจ้งตรวจสอบกระทู้ แจ้งลบ
ส่งหาเพื่อน ส่งหาเพื่อน
        เบื่อรองก้อนแล้วเลยอยากเล่นแบบนี้บ้างดีฟ่า..
บทสรุปการปรับมุมเพลา หูยึดโช๊ค หลัง ของ Jeep Xj ตามแนวทางของ..ผมเองครับ







 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

แจ้งเพื่อเก็บขึ้นกระทู้พิเศษ คลิ๊กที่นี่แจ้งเพื่อนำขึ้นกระทู้พิเศษ

คำตอบแบ่งหน้าละ 30 คำตอบ ขณะนี้คุณอยู่ที่หน้า 1 จาก >>> 1

คำตอบที่ 1

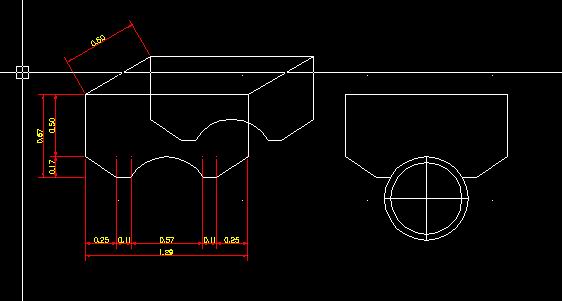

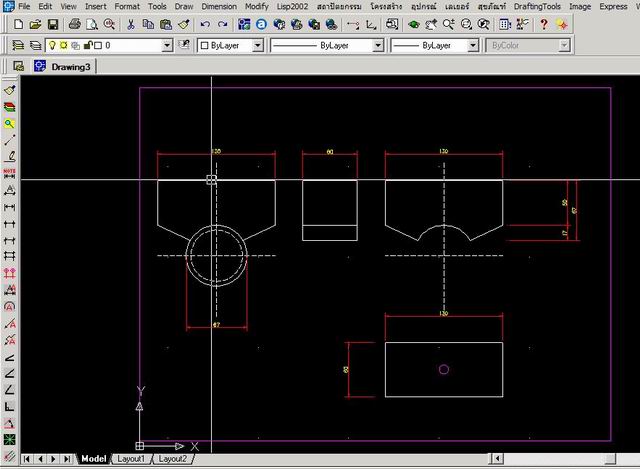

       รูปแบบ File CAD...





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก Ecu_Original_Jeep 124.121.214.217 พฤหัสบดี, 29/10/2552 เวลา : 09:03
edit แก้ไขคำตอบ   delete ลบคำตอบ 452350

คำตอบที่ 2
       นำแบบส่งโรงกลึงแล้ว
ไม่กี่วันคงจะได้ยนโฉมตัวจริง ครับ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก Ecu_Original_Jeep 124.121.64.209 พฤหัสบดี, 29/10/2552 เวลา : 14:53
edit แก้ไขคำตอบ   delete ลบคำตอบ 452470

คำตอบที่ 3
       กี่นิ้วอ่ะครับ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

worakitworakit จาก Almond 125.27.42.3 พฤหัสบดี, 29/10/2552 เวลา : 15:00
edit แก้ไขคำตอบ   delete ลบคำตอบ 452471

คำตอบที่ 4
       คุณอเนก ไหน ๆ ก็จะคิดทำเองแล้ว ทำไมไม่กลึงแบบตันไปเลยครับ อยากยกสูงเท่าไหร่ก็จัดไปครับ.....มันจะช่วยแก้ปัญหาเรื่องแป้นวางแหนบมันแอ่น เพราะว่าบางทีน๊อตยึดสาแหรกมันหลวมนิดหน่อย เวลาเราออกตัว หรือเดินหน้า-หลัง จะทำให้มันแอ่นทีละนิด เป็นผลให้เราเห็นเพลากระดก ตอนเข้าเกียร์น่ะครับ

ก่อนติดตั้งวัดองศาให้ดี ๆ แล้ววางให้มันเอียงตามความต้องการเลยครับ จะได้ไม่ต้องใช้ลิ่มปรับองศาแล้ว

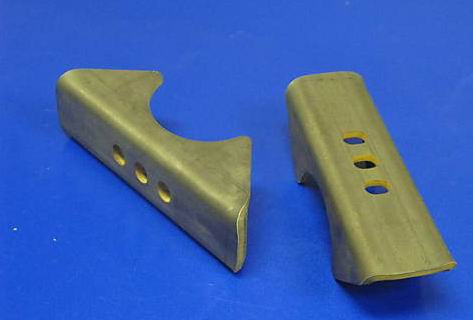

ถ้าจะเอาแบบภาพที่ออกแบบ ที่อู่ช่างเต่ามีสำเร็จรูปครับ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

mop จาก SUPERMOP 58.8.156.136 พฤหัสบดี, 29/10/2552 เวลา : 20:56
edit แก้ไขคำตอบ   delete ลบคำตอบ 452621

คำตอบที่ 5




 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

nun@monsters จาก nun@monsters 110.164.125.130 ศุกร์, 30/10/2552 เวลา : 08:33
edit แก้ไขคำตอบ   delete ลบคำตอบ 452729

คำตอบที่ 6
       คำตอบที่ 5 คงจบที่ 6 นิ้ว ครับ
คำตอบที่ 6 ขอบคุณ พี่ป้อมครับ ที่ให้คำแนะนำ
เมื่อวาน โทรปรึกษา อ.ปุ ก็ได้คำแนะนำดี ๆเยอะ
สำหรับความคิด ของผม ทีแรกว่าจะใช้เหล็กแผ่น หนา 2หุน (6มม.) มาพับขึ้นรูปเหมือนกัน แต่คิดแล้ว คุณสมบัติ
ของเหล็กแผ่น มีความแข็งน้อย หากมาพับขึ้นรูปขาที่ยึด
แกนเพลาสูงมากจะทำให้ ทำให้ไม่มีความแข็งแรง
เพราะขณะที่รถออกตัว จะมีแรงกระชาก แรงบิดของเพลาสูง ทำให้ก้อนรองที่ทำมาใหม่ รับแรงบิด (Torsion) ซึ่งเราไม่สามารถคำนวณ แรงบิดสูงสุดได้ว่าจะมีมากเท่าไร
จากสาเหตุนี้เอง ผมเลยคิดไว้โดยกลึงเเป็นก้อนแบบตัน
ทั้งนี้จะรับแรงได้เยอะมาก อีกทั้งรอยเชื่อม สามารถเชื่อมได้ ยาวตลอดแนว ของผิวสัมผัส กับเสื้อเพลา คำนวณแล้ว
ความยาวของส่วนโค้งที่สัมผัยกับเสื้อเพลา มีความยาว ด้านละ 70 มม. 2ด้าน รวม 140 มม. ด้านหน้าอีกข้างละ 60มม. เมื่อรวมแนวขอบที่จะเชื่อม แล้ว มีความยาว 260 มม.
หรือ เท่ากับ 26 ซม. สำหรับการเชื่อม ต้องใช้ลวดเชื่อม
ขนาดไม่ต่ำกว่า 2 มม. เชื่อมตลอดแนว ส่วนแนวการปรับองศา ของต้องปรับตาม แนวแกนเพลาขับ ที่ปี่ป้อมแนะนำครับ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก Ecu_Original_Jeep 124.121.64.209 ศุกร์, 30/10/2552 เวลา : 09:53
edit แก้ไขคำตอบ   delete ลบคำตอบ 452750

คำตอบที่ 7

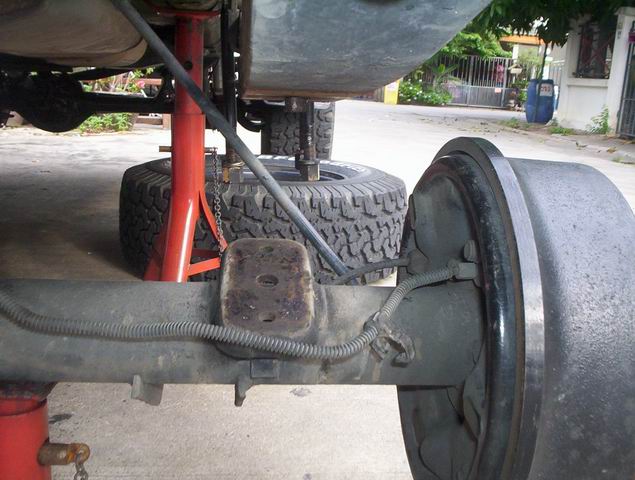

       รื้อ คานหลังเตรียมไว้แล้ว





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก Ecu_Original_Jeep 124.122.214.52 ศุกร์, 6/11/2552 เวลา : 09:39
edit แก้ไขคำตอบ   delete ลบคำตอบ 454947

คำตอบที่ 8

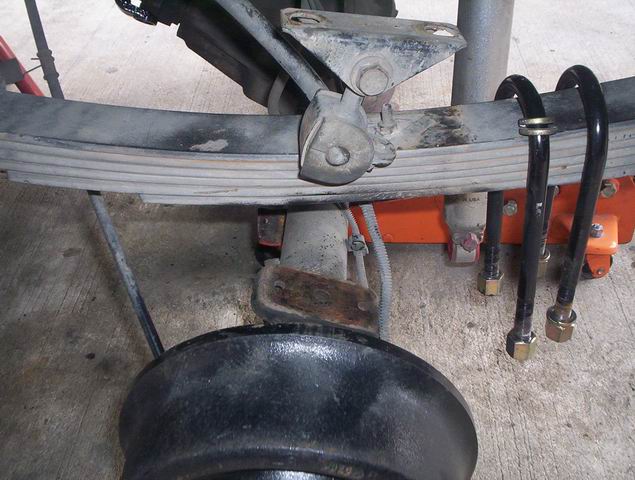

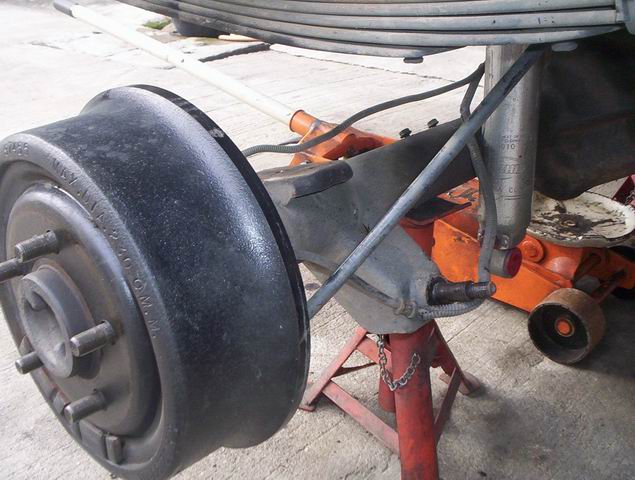

       รื้อ มาห้อยไว้ ด้านล่าง แบบนี้





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก Ecu_Original_Jeep 124.122.214.52 ศุกร์, 6/11/2552 เวลา : 09:40
edit แก้ไขคำตอบ   delete ลบคำตอบ 454948

คำตอบที่ 9
       ไม่ต้อง ไปไหน จอด รอเวลา ว่าง จาก งานหลัก ก่อนนะ
เย็น ๆ จะไปทำต่อ...





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก Ecu_Original_Jeep 124.122.214.52 ศุกร์, 6/11/2552 เวลา : 09:42
edit แก้ไขคำตอบ   delete ลบคำตอบ 454951

คำตอบที่ 10
       ตรงนี้ พักไว้ก่อน รอของ...
เลยหันมาเล่น จุดนี้ ดีฟ่า
เต้ากันเซ กำลังทำอยู่..

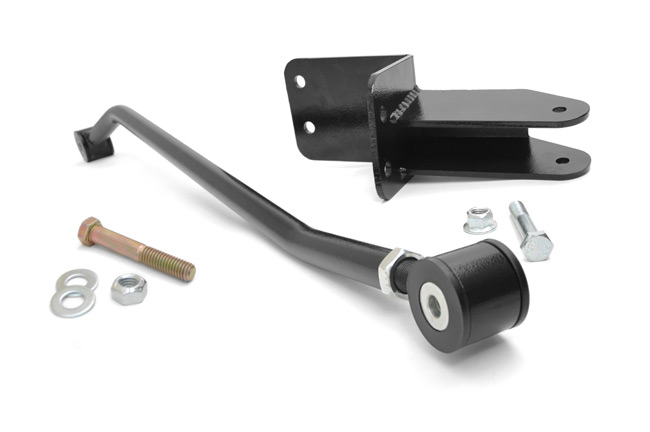

แทรคบาร์ รอของ..





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก Ecu_Original_Jeep 124.121.65.157 อังคาร, 10/11/2552 เวลา : 15:03
edit แก้ไขคำตอบ   delete ลบคำตอบ 455991

คำตอบที่ 11

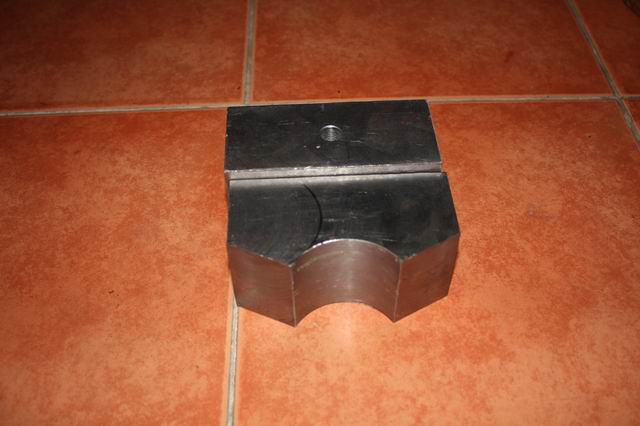

       ก้อนลอง แบบตัน ที่พี่ป้อมแนะนำ สั่งกลึงเสร็จแล้ว
รอติดตั้ง วันพุ่งนี้ คงต้องอาศัย ร้านทำให้ซะแล้ว
เพราะ ผมไม่มีตู้เขื่อมไฟฟ้า...งัยถ่ายรูปมาให้ชมกัน

 แก้ไขเมื่อ : 20/11/2552 18:17:26



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก JUC-595 124.122.22.77 ศุกร์, 20/11/2552 เวลา : 18:16
edit แก้ไขคำตอบ   delete ลบคำตอบ 458744

คำตอบที่ 12

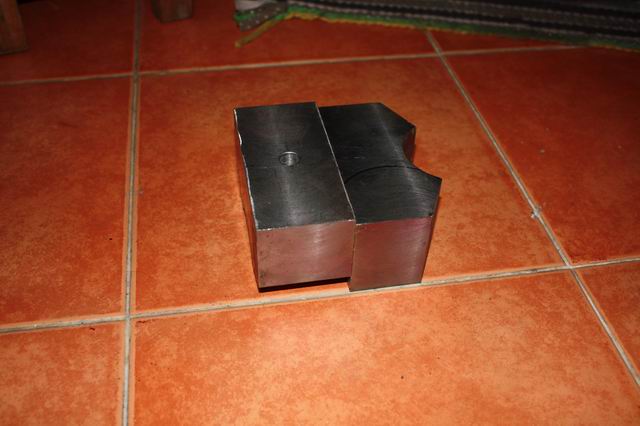

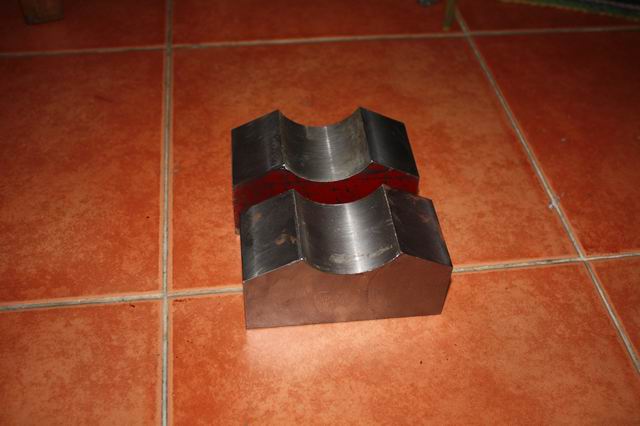

       จากรูปแบบที่ออกไว้ นำมาเป็นของจิง





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก JUC-595 124.122.22.77 ศุกร์, 20/11/2552 เวลา : 20:07
edit แก้ไขคำตอบ   delete ลบคำตอบ 458754

คำตอบที่ 13






 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก JUC-595 124.122.22.77 ศุกร์, 20/11/2552 เวลา : 20:08
edit แก้ไขคำตอบ   delete ลบคำตอบ 458755

คำตอบที่ 14






 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก JUC-595 124.122.22.77 ศุกร์, 20/11/2552 เวลา : 20:09
edit แก้ไขคำตอบ   delete ลบคำตอบ 458756

คำตอบที่ 15

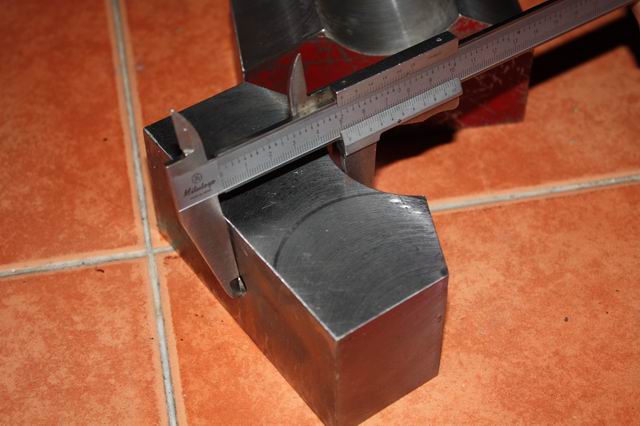

       ความสูงจุดนี้มีผลกับความสูงของรถที่เราต้องการ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก JUC-595 124.122.22.77 ศุกร์, 20/11/2552 เวลา : 20:10
edit แก้ไขคำตอบ   delete ลบคำตอบ 458757

คำตอบที่ 16

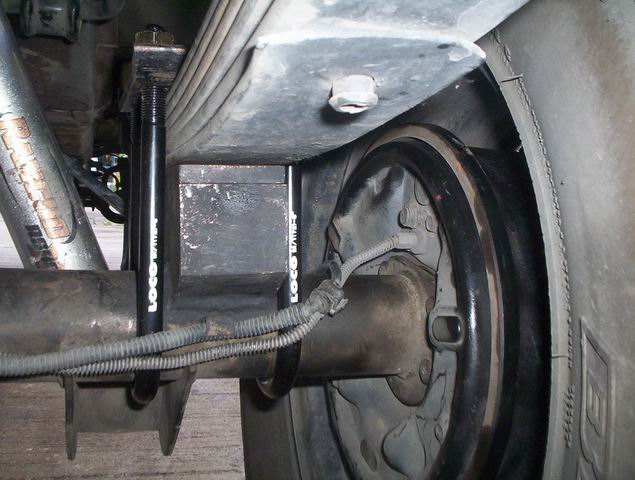

       ติดตั้งแล้ว





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก JUC-595 124.121.67.169 จันทร์, 23/11/2552 เวลา : 16:51
edit แก้ไขคำตอบ   delete ลบคำตอบ 459440

คำตอบที่ 17






 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก JUC-595 124.121.67.169 จันทร์, 23/11/2552 เวลา : 16:52
edit แก้ไขคำตอบ   delete ลบคำตอบ 459441

คำตอบที่ 18

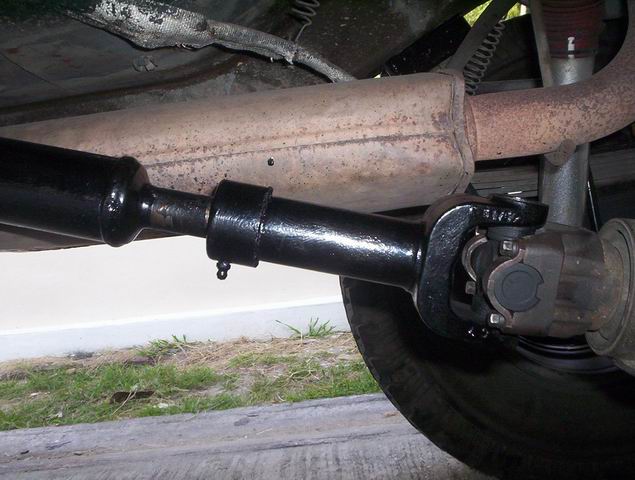

       มุมเพลา 8 ทิศ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก JUC-595 124.121.67.169 จันทร์, 23/11/2552 เวลา : 16:53
edit แก้ไขคำตอบ   delete ลบคำตอบ 459442

คำตอบที่ 19
       ใช้เวลาเตรียมของ 3 วัน เมื่อทุกอย่างพร้อมลงมือ
แต่ต้องขอบคุณเพื่อนสมาชิก ที่เอื้อเฟื้อ ช่างเชื่อม ฝีมือดี
ร้าน อะไหล่ บุญลือ ที่เอื้อเฟื้อ เครื่องมือ
ปรับแก้ หูยึดโชค ใหม่เรียบร้อย
ก้อนลองปรับองศา ทำใหม่ แก้ไขจุดบกพร่อง
พร้อมตั้ง องศาเพลาใหม่ ก่อนอื่นต้องเตรียมของ
ให้พร้อม ถึงจะรื้อแบบนี้ได้ การเชื่อมต้องแน่นหนา
แข็งแรง....จบแบบลงตัว ครับ

 แก้ไขเมื่อ : 28/12/2552 9:31:56





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก Ecu_Original_Jeep 115.87.6.100 จันทร์, 28/12/2552 เวลา : 09:23
edit แก้ไขคำตอบ   delete ลบคำตอบ 468128

คำตอบที่ 20
       รูปที่ออกแบบไว้
ตัวยึดใข้ของเดิมตัดออกเชื่อมใหม่
จุดเชื่อมห่างจากหัวเพลา 25 ซม. ตั้งใรแนวระนาบ
ขนานกับพื้น ตรงนี้ทำให้เราไม่ต้องใช้โขคที่มีดวามยาว มากนัก
ผมใช้แต่ 26 นิ้ว เพียงพอแล้ว





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก JUC-595 115.87.5.121 พุธ, 6/1/2553 เวลา : 23:18
edit แก้ไขคำตอบ   delete ลบคำตอบ 471379

คำตอบที่ 21
       เปลี่ยนเป็นแหนบ 5.5 น่าจะแจ๋มกว่าเดิม ครับพี่เอนก
หวัดดีปีใหม่ครับ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

JeePเจ้าแก้ว จาก jeepเจ้าแก้ว 118.173.32.130 พฤหัสบดี, 7/1/2553 เวลา : 08:49
edit แก้ไขคำตอบ   delete ลบคำตอบ 471446

คำตอบที่ 22

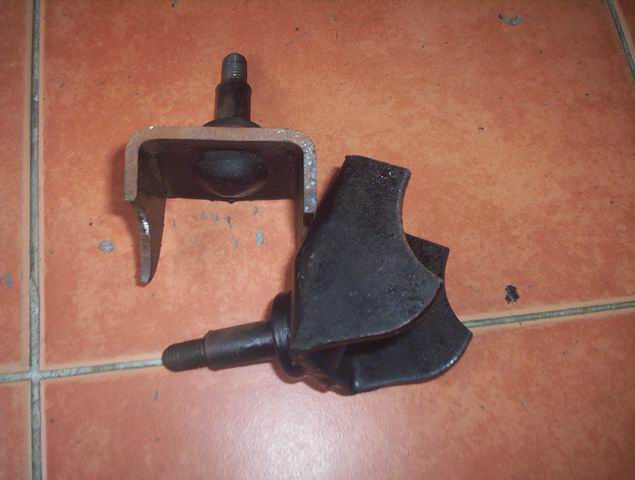

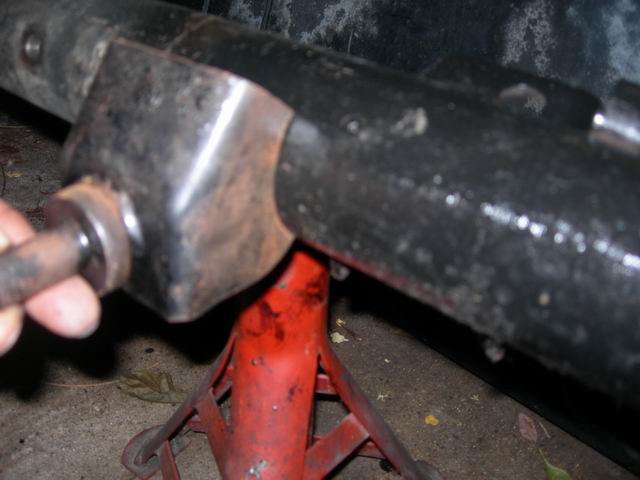

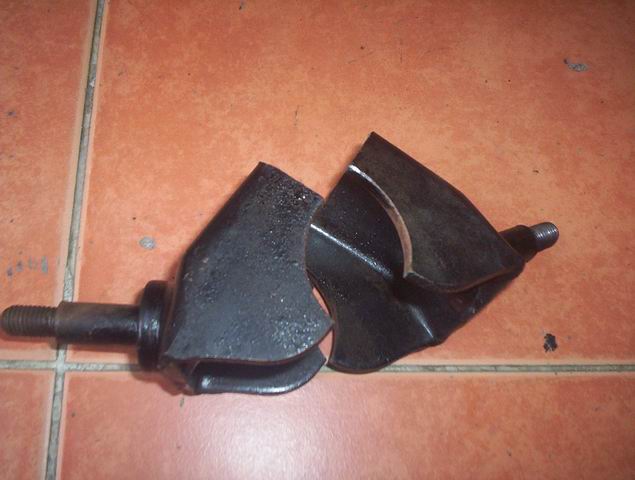

       ตัดจากคานหลังเดิม ๆ
หากอยู่กับตัวรถ ตัดยากมาก
เลยต้องยกคานหลังเดิม ลงมาตัด
พร้อมกลึงให้เข้ารูปเพลาหลัง
ขนาดของเพลาหลัง เส้นผ่าศูนย์กลาง 76 มม.( 4.0 L)






 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก Ecu_Original_Jeep 124.121.64.199 พฤหัสบดี, 7/1/2553 เวลา : 10:06
edit แก้ไขคำตอบ   delete ลบคำตอบ 471463

คำตอบที่ 23
       ลองดูครับ ระยะยึดที่กำหนอห่างจากหัวเพลา
25 ซม.ทำให้มุมเองของตัวโช๊คกับแนวนอนของคาน
อยู่ที่ประมาณ 8-10 องศา ซึ่งจะเท่ากับ รถเดิม ๆ
ที่ไม่มีการยกสูง





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก Ecu_Original_Jeep 124.121.64.199 พฤหัสบดี, 7/1/2553 เวลา : 10:10
edit แก้ไขคำตอบ   delete ลบคำตอบ 471469

คำตอบที่ 24
       เตรียม ติดตั้งกับรถต่อไป





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก JUC-595 124.121.70.50 อาทิตย์, 10/1/2553 เวลา : 21:10
edit แก้ไขคำตอบ   delete ลบคำตอบ 472424

คำตอบที่ 25

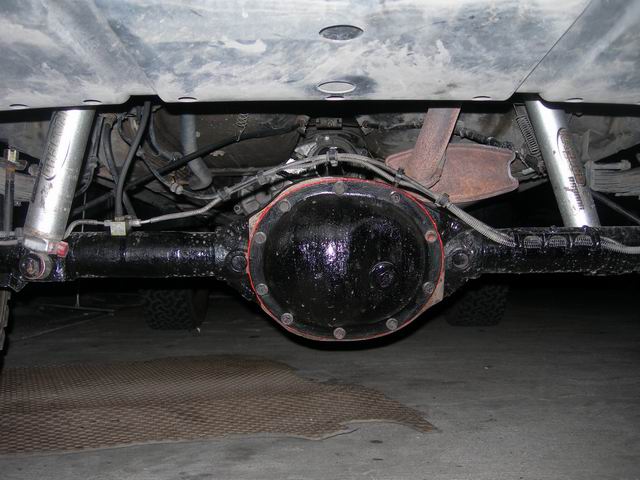

       ติดตั้งเสร็จ ได้รูปร่างแบบนี้





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก JUC-595 124.121.70.50 อาทิตย์, 10/1/2553 เวลา : 21:12
edit แก้ไขคำตอบ   delete ลบคำตอบ 472426
