คำตอบที่ 1
       PostPosted: Mon Mar 08, 2004 7:03 pm Post subject: Reply with quote



Joined: 11 Aug 2002
Posts: 173
Total Words: 5,836

Location: Los Angeles

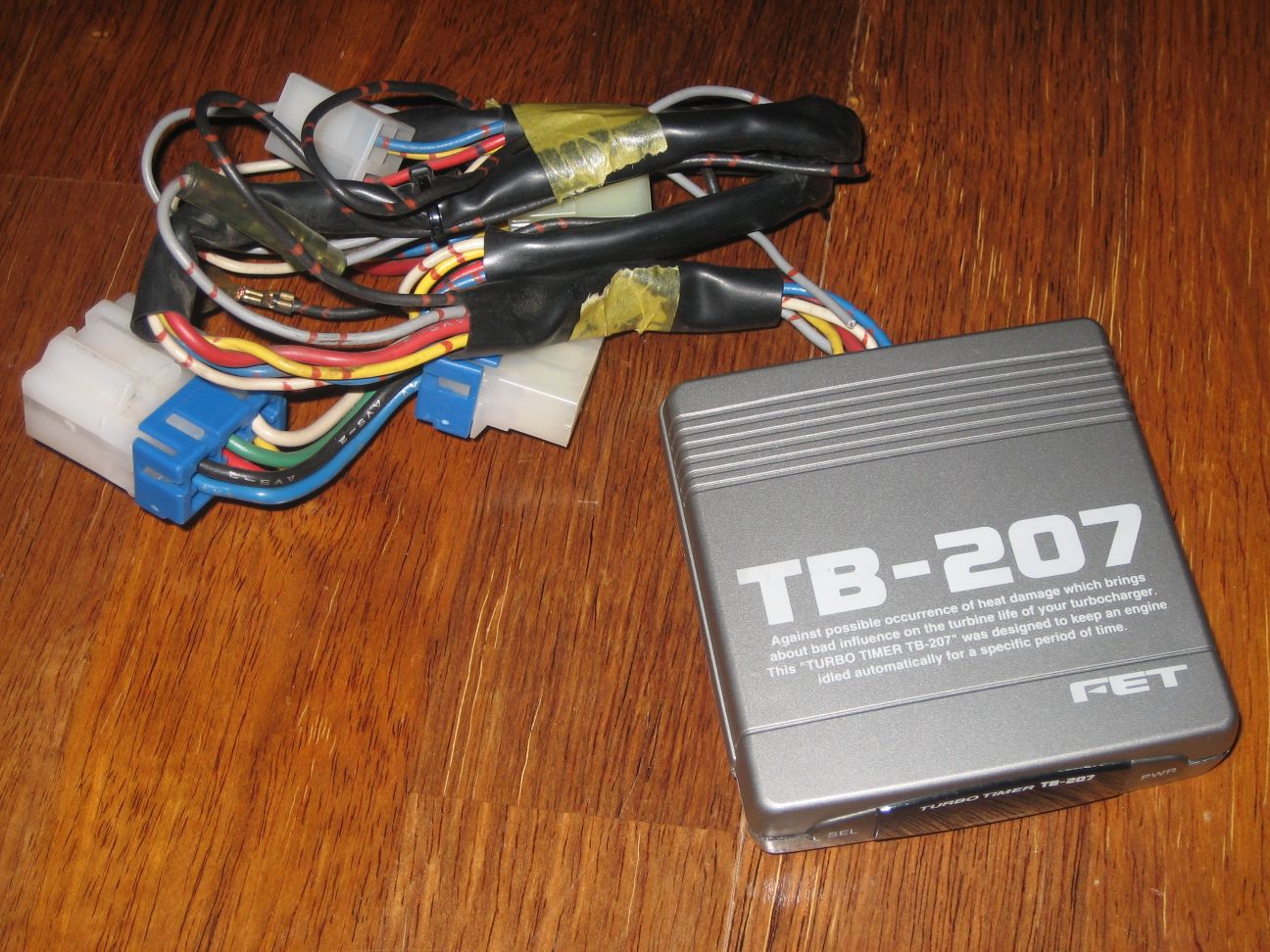

I found this online. The installation was into a Mitsubishi Pajero?

1) Red is for battery
2) Yellow is for ignition 1
3) blue is ignition 2
4) black is the ground
5) black wire is the e-brake


ลองดูเนอะ อาจจะต่างกันตรงสีย่อยๆ แต่หลักๆ
แดง เหลือง น้ำเงิน ดำ คงเหมือนกันหมดครับ

ขอบคุณมากๆครับ คณเล็ก แต่..ข้อ 1,2,5 ขอแบบเข้าใจง่ายๆหน่อยครับ จาก : mie#613(mie#613) 4/3/2554 15:49:15 [61.19.47.98] ผมใช้tb206ครับแต่ให้ช่างไฟเค้าต่อให้ครับใช้ดีไม่มีปัญหาครับ(เชียงกง1000บาท) จาก : UTAH(UTAH) 4/3/2554 23:05:07 [223.206.32.87]   แสดงความคิดเห็นย่อย

คำตอบที่ 2
       ผมต่อแค่
1 สายแดง ไฟแบต
2 สายดำ กราวน์
3 สายน้ำเงิน IG2>> จุดสำคัญสำหรับการติดตั้ง timer เพื่อให้ตัดไฟ IG2 เมื่อถึงเวลาที่เรากำหนด

ส่วนสาย เหลือง IG1 หรือ ACC ไม่ต้องต่อก็ได้ เดี๋ยวจะมีปัญหากับ กันขโมย
ส่วนสายอื่นๆ ก็ลอยไว้คัรบ

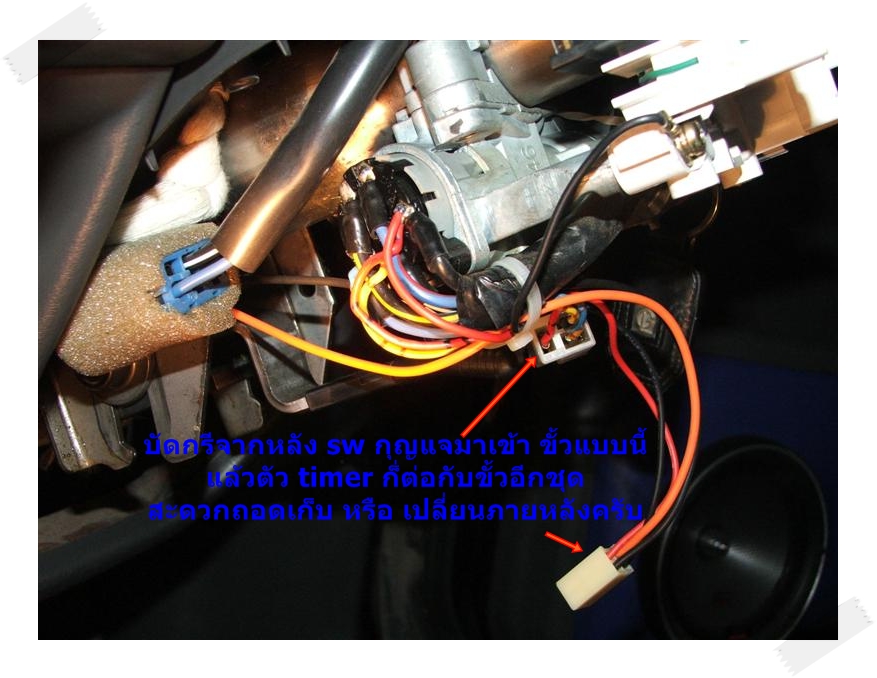

ผมต่อที่ขั้วหลัง swกุญแจ เลยครับ บัดกรีแนบติดไปเลย
เดี๋ยวหารูปที่ถ่ายๆเก็บไว้ก่อน

ขอบคุณอีกครั้งครับ คุณเล็ก มีภาพประกอบยิ่งดีใหญ่เลยครับ พรุ่งนี้กะจะลื้อซะหน่อยมีเปลี่ยนอะไหร่ด้วย จาก : mie#613(mie#613) 5/3/2554 8:42:17 [61.19.47.98]   แสดงความคิดเห็นย่อย

คำตอบที่ 3
       ประมาณนี้ครับ พอดีไม่ได้ถ่ายขั้วชัดๆ
บัดกรีดีๆ จัดสายเนี้ยบๆ ก็สวยแล้วครับ
