ไปดูเตาเผาเซอรามิคแบบใหม่กันเนอะ
somsaks
จาก หนุ่มกระโทก
IP:115.67.138.102

อังคารที่ , 3/3/2552
เวลา : 12:45

อ่านแล้ว = ครั้ง
 เก็บเข้ากระทู้ส่วนตัว
แจ้งตรวจสอบกระทู้
 แจ้งลบ
ส่งหาเพื่อน ส่งหาเพื่อน

       ต่อไปนี้อีกไม่นานแกสหุงต้มจะแพงขึ้น

เพราะว่าชื่อมันบอกว่า "หุงต้ม"
พวกเราดันสะเออะเอามาใช้ในรถยนต์ ผิดวัตุประสงค์
ที่คนขายต้องการให้ใช้ "หุงต้ม" เท่านั้น

พอขึ้นราคาแกส ชาวลำปางก็จะประท้วงปิดถนนกัน
อย่ากระนั้นเลย ผมช่วยคุณประหยัดแกสได้ 30%
พอผมขึ้นราคาแกส พวกคุณจะได้ไม่โวยวาย

ไอ้พวกใช้ในรถมันจะมาอ้างความชอบธรรมอะไร
ถ้ามันโวยวาย มันก็จะโดนด่าเองเพราะว่า "มันใช้ผิดประเภท"

ว่าแล้วก็โยนเศษเงินมาให้ 140 ล้าน เพื่อมาปรับปรุงเตาเผาเซอรามิค

เรามาดูกันว่าปรับปรุงอะไรกันบ้าง ถึงได้ประหยัดแกส

ก่อนอื่นต้องขอยกเครดิตนี้ให้กับ ดร.อนุชา พรมวังขวา
ผู้คิดพัฒนาปรับปรุงประสิทธิภาพเตาเผาเซอรามิคนี้ขึ้นมา

เตาอันนี้ผมไปแอบถ่ายมาที่โรงงานแห่งหนึ่งของใครไม่รู้ ไม่ได้โกหกจริง ๆ นะจะบอกให้
เพียงแต่ผมรู้จักคนที่ทำเตาขนาดจำลองนี้ ที่ยังไม่ครบสูตร
ทดลองดูก่อนที่จะขยายสเกลให้มันใหญ่ขึ้น







 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

แจ้งเพื่อเก็บขึ้นกระทู้พิเศษ คลิ๊กที่นี่แจ้งเพื่อนำขึ้นกระทู้พิเศษ

คำตอบแบ่งหน้าละ 30 คำตอบ ขณะนี้คุณอยู่ที่หน้า 1 จาก >>> 1

คำตอบที่ 1

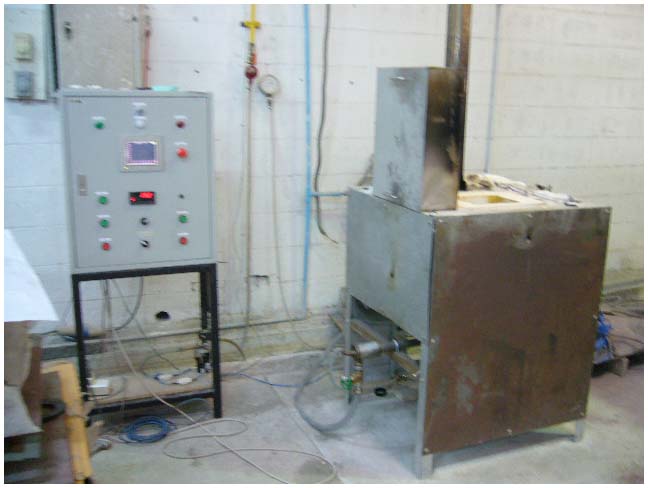

       เห็นจิ๋ว ๆ ตามภาพข้างบน แบบนี้อย่าเพิ่งไปดูถูกดูแคลนมัน นะครับ

นี่มันของ จิ๋วแต่แจ๋ว

ซ้ายมือเป็นตู้ควบคุมโดยใช้ไมโครคอนโทรลเลอร์
แถมยังมีหน้าจอ LCD แบบ BackLite ไว้คอยวาดกราฟของอุณหภูมิกับเวลา

ปุ่มทั้งหลายที่เห็น เขียว ๆ แดง ๆ ก็เอาไว้ตั้งค่าว่าจะลดจะเพิ่มความแรงของไฟให้เหมาะสม
พอได้กราฟแล้ว ต่อไปก็จะเป็นเรื่องหมูในอวย
เพราะจะรู้ว่าเมื่อไหร่ควรจะเร่งหรือไม่เร่ง ไม่เหมือนบางที่ เคาะประตูเร่งให้ทำเวลาอยู่นั่นแหละ
รู้แล้วดีอย่างไร ดีที่เผาได้ของคุณภาพดีและไม่เปลืองแกสไงครับ

แต่ละเตาคุณลักษณะเฉพาะ หรือที่ภาษาอังกฤษว่า Characteristic ไม่เหมือนกัน
จึงจำเป็นต้องรู้แบบว่ารู้เขารู้เรา รบร้อยครั้งชนะร้อยครา


รูปต่อมาก็คือ Blower

ขออภัยที่ภาพไม่ชัดนัก เพราะแอบถ่าย หนังแอบถ่ายมันก็ไม่ชัดแบบนี้แหละ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

somsaks จาก หนุ่มกระโทก 115.67.138.102 อังคาร, 3/3/2552 เวลา : 13:00  IP : 115.67.138.102

edit แก้ไขคำตอบ   delete ลบคำตอบ 39481

คำตอบที่ 2

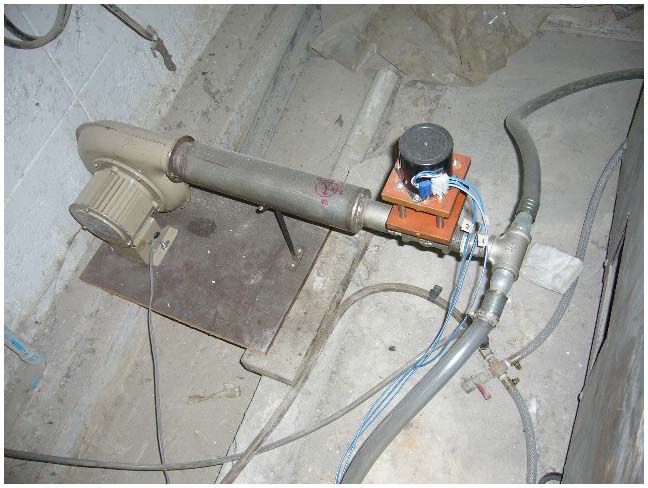

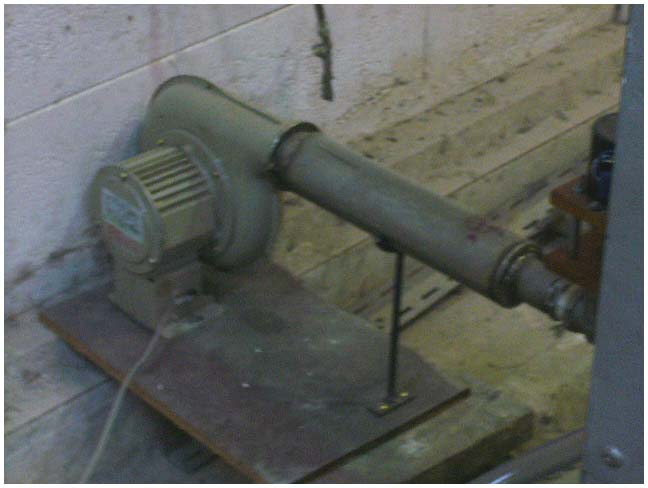

       Blower หรือพัดลม ชื่อมันก็บอกแล้วว่าเป็นพัดลม มันทำหน้าที่อะไร ??


มันทำหน้าที่อัดอากาศเพื่อไปผสมกับแกส "หุงต้ม" ไงครับ
ผมจะเรียกมันว่า SuperCharger ดีไหมเอ่ย

การควบคุม ใช้ระบบ Stepping Motor ไปหมุนวาล์ว เพื่อควบคุม
ให้ลมออกมาตามที่ต้องการ

ตามคำตอบที่แล้ว ไอ้ Stepping Motor นี้ถูกควบคุมมาจาก Micro Controller ไง

เตานี้มีสองหัวเผา ดังนั้นจึงแยกออกมาเป็นสองทาง

เ ห็นตัวยึดแล้วรู้สึกคุ้น ๆ ไหมเอ่ย ใครตอบถูกมีรางวัล





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

somsaks จาก หนุ่มกระโทก 115.67.138.102 อังคาร, 3/3/2552 เวลา : 13:09  IP : 115.67.138.102

edit แก้ไขคำตอบ   delete ลบคำตอบ 39483

คำตอบที่ 3

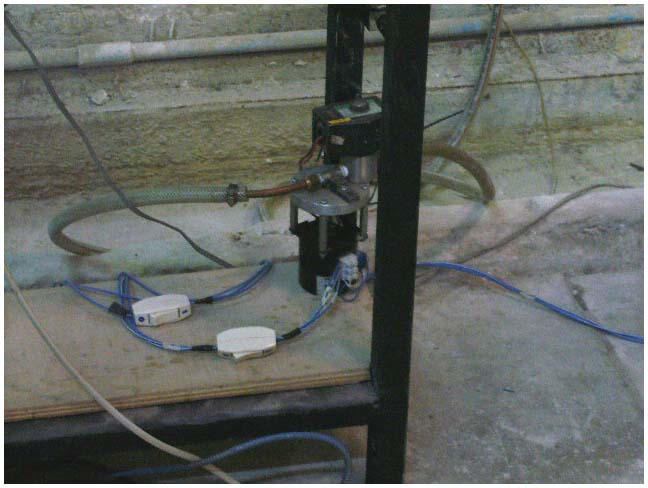

       อันนี้ก็ Stepping Motor เหมือนกัน แต่ใช้หมุนควบคุมแกสที่จ่ายออกมา


เพื่อความปลอดภัย วาล์วนี้ต้องใช้วาล์วที่ทำมาเพื่อใช้กับแกสเท่านั้น
ห้ามเอาวาล์วน้ำมาใช้งานอย่างเด็ดขาด ไม่งั้นได้จะไม่คุ้มเสีย

เช่นเดิมครับ ถูกควบคุมมาจาก Micro Controller เช่นกัน





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

somsaks จาก หนุ่มกระโทก 115.67.138.102 อังคาร, 3/3/2552 เวลา : 13:15  IP : 115.67.138.102

edit แก้ไขคำตอบ   delete ลบคำตอบ 39484

คำตอบที่ 4

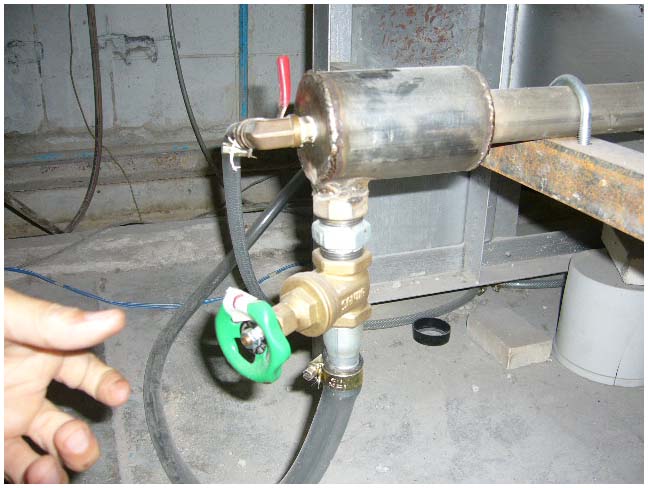

       นี่ไงครับส่วน Mixer ทีใช้ผสม

ยังพอปรับได้อีกเพราะว่าท่อแกส กับท่ออากาศของข้างมันยาวไม่เท่ากัน

สายใหญ่ ๆ ด้านล่างก็คือสายลม ที่ไม่มีแสงแดด
สายบน ก็เป็นท่อแกสที่ต่อมาจากวาล์วแกส ในคำตอบที่แล้ว


ภาพนีเจ้าของเผลอ ผมเลยยิงแฟลชเสียเลย





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

somsaks จาก หนุ่มกระโทก 115.67.138.102 อังคาร, 3/3/2552 เวลา : 13:21  IP : 115.67.138.102

edit แก้ไขคำตอบ   delete ลบคำตอบ 39485

คำตอบที่ 5

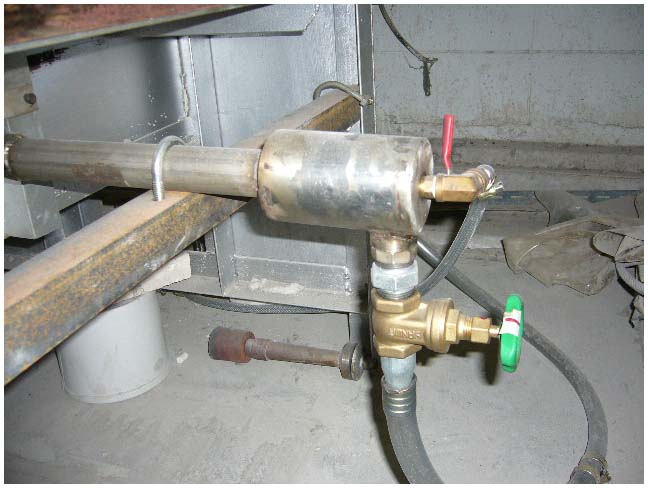

       อันนี้เป็น Mixer ของหัวเผาด้านขวา


ทำอย่างเดียวกับด้านซ้าย แต่ปรับวาล์วผิดกันบ้างเล็กน้อย

แท่งเหล็กด้านล่างคือหัวเผารุ่นเก่าที่ใช้ ๆ กันในปัจจุบัน
อาศัยหลักการเวจจูรีในการผสมแกสกับอากาศ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

somsaks จาก หนุ่มกระโทก 115.67.138.102 อังคาร, 3/3/2552 เวลา : 13:24  IP : 115.67.138.102

edit แก้ไขคำตอบ   delete ลบคำตอบ 39490

คำตอบที่ 6

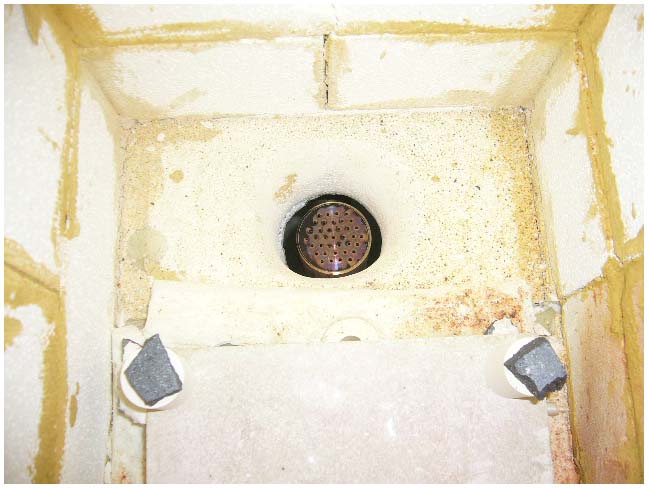

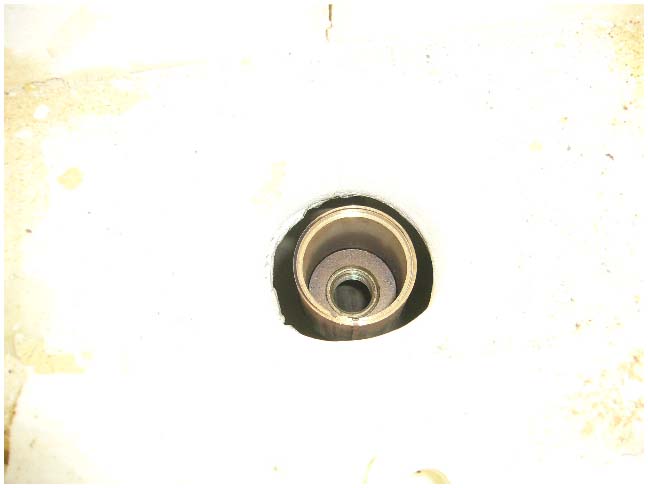

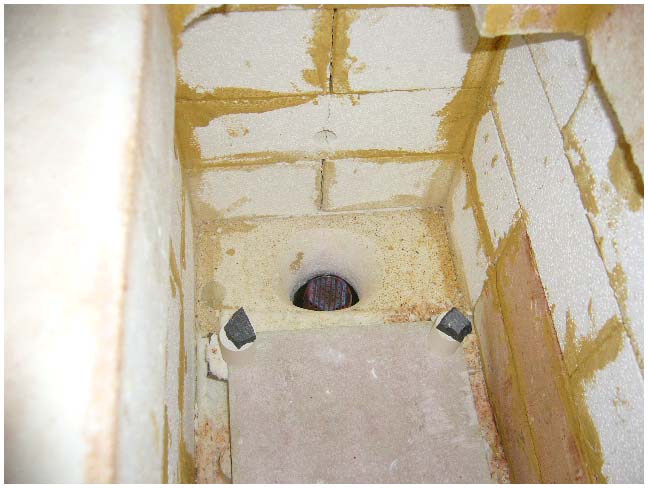

       มาดูข้างในกัน นี่ไงรูปหัวเผา

อิฐทนไฟใช้แบบ C2 ทนอุณหภูมิได้สูงเป็นพันองศา
ความจริงต้องไม่มีช่องว่างระหว่างหัวเผากับอิฐ แต่เตานี้ต้องการก้มดูสีเปลวไฟจากด้านล่าง
ก็เลยเจาะรูใหญ่จะได้เห็นเปลวชัด ๆ ไม่ต้องเปิดฝาเตา





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

somsaks จาก หนุ่มกระโทก 115.67.138.102 อังคาร, 3/3/2552 เวลา : 13:29  IP : 115.67.138.102

edit แก้ไขคำตอบ   delete ลบคำตอบ 39491

คำตอบที่ 7
       อิฐทนไฟที่ใช้กันทั่วไปก็มี C1 กับ C2
แบบ C1 ใช้กับอุณหภูมิที่ต่ำกว่า C2
ถ้าผมจำไม่ผิด C1 เผาที่ 1200 องศา เผาที่ 800 C ใช้ C1 ก็พอ
C2 เผาที่ 1500 องศา กระเบื้องโบนไชนาเผาที่ 1200 C จึงต้องใช้ C2

ขนาดที่นิยมใช้กันคือ 9"x4.5"x2.5"





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

somsaks จาก หนุ่มกระโทก 115.67.138.102 อังคาร, 3/3/2552 เวลา : 13:38  IP : 115.67.138.102

edit แก้ไขคำตอบ   delete ลบคำตอบ 39492

คำตอบที่ 8

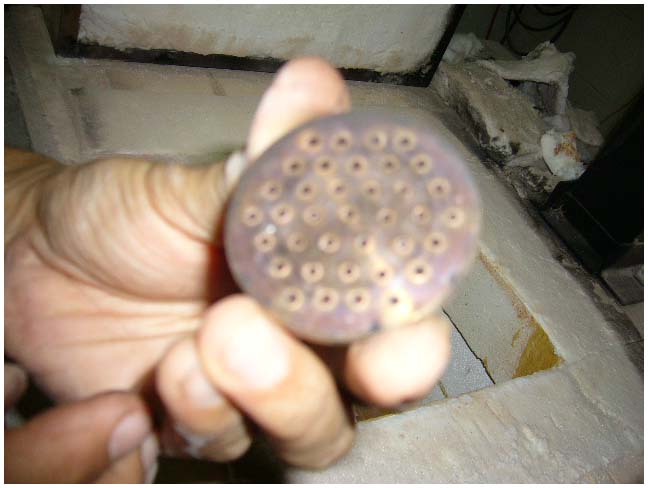

       ไม่รู้เขาเรียกอะไร แต่ผมเรียกฝักบัว





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

somsaks จาก หนุ่มกระโทก 115.67.138.102 อังคาร, 3/3/2552 เวลา : 13:41  IP : 115.67.138.102

edit แก้ไขคำตอบ   delete ลบคำตอบ 39493

คำตอบที่ 9

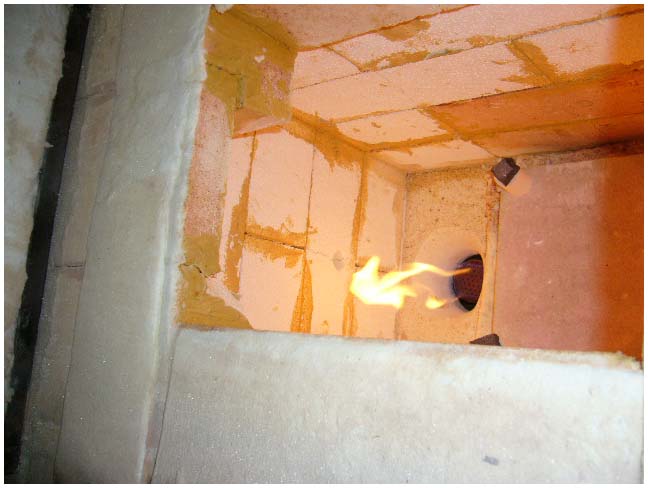

       เริ่มติดเตาก่อน ยังไม่ใช้ลม ยังไม่ใช้คอมฯคุม


ภาพนี้มีลูกเล่นเล็กน้อย คือต้องเอียงคอดู





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

somsaks จาก หนุ่มกระโทก 115.67.138.102 อังคาร, 3/3/2552 เวลา : 13:45  IP : 115.67.138.102

edit แก้ไขคำตอบ   delete ลบคำตอบ 39494

คำตอบที่ 10

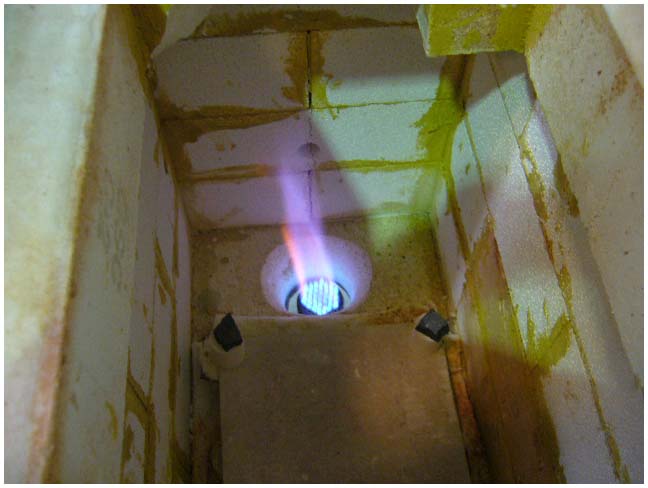

       เอาละ ระบบเริ่มเดิน

ใครมองเห็นสีของเปลวบ้าง








 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

somsaks จาก หนุ่มกระโทก 115.67.138.102 อังคาร, 3/3/2552 เวลา : 13:47  IP : 115.67.138.102

edit แก้ไขคำตอบ   delete ลบคำตอบ 39495

คำตอบที่ 11
       อันนี้เร่งสุด ๆ

ชมความแรงว่าแรงแค่ไหน

จากการทดลองสามารถเผาได้เร็วกว่าเดิมเกือบสองเท่าครับ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

somsaks จาก หนุ่มกระโทก 115.67.138.102 อังคาร, 3/3/2552 เวลา : 13:49  IP : 115.67.138.102

edit แก้ไขคำตอบ   delete ลบคำตอบ 39496

คำตอบที่ 12

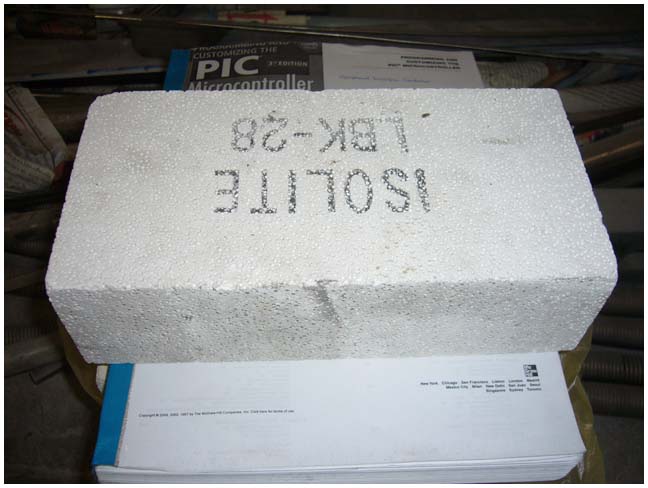

       อิฐทนไฟแบบนี้คุณภาพเด็ดว่าแบบ C2 เสียอีก

เรียกว่า ISOLITE ผลิตจากญี่ปุ่น เชื่่อไหมว่าเบากว่าน้ำ
เบากว่าน้ำมันดีเซล ถพ ราว ๆ 0.8

ก้อนละร้อยกว่าบาท

เทคนิคอีกแล้ว อันนี้ต้องกลับหัวดู
ผมลืมถ่าย C2 แบบชัด ๆ มาให้ดู


จบแล้วครับ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

somsaks จาก หนุ่มกระโทก 115.67.138.102 อังคาร, 3/3/2552 เวลา : 13:57  IP : 115.67.138.102

edit แก้ไขคำตอบ   delete ลบคำตอบ 39497

คำตอบที่ 13
       ขอบคุณครับ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

Cinogen จาก Cinogen 124.121.43.160 อังคาร, 3/3/2552 เวลา : 14:07  IP : 124.121.43.160

edit แก้ไขคำตอบ   delete ลบคำตอบ 39498

คำตอบที่ 14
       ได้ความรู้ดีครับ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

ลุงรถเก่า จาก ลุงรถเก่า 58.9.165.245 อังคาร, 3/3/2552 เวลา : 18:37  IP : 58.9.165.245

edit แก้ไขคำตอบ   delete ลบคำตอบ 39513

คำตอบที่ 15
       ได้แค่ดูไม่มีความรู้เลย



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

baron จาก von Richthofen 118.173.90.31 อังคาร, 3/3/2552 เวลา : 20:25  IP : 118.173.90.31

edit แก้ไขคำตอบ   delete ลบคำตอบ 39518

คำตอบที่ 16
       มันคล้ายๆกับไฟที่ใช้เชื่อมแก๊สหรือเปล่าครับ แบบว่าเพิ่มอ็อกซิเจนให้กับไปทำให้ค่าความร้อนสูงขึ้นน่ะครับ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

อนุบาลออฟโรด จาก เกียหนึ่งบางปะกง 114.128.116.247 อังคาร, 3/3/2552 เวลา : 21:09  IP : 114.128.116.247

edit แก้ไขคำตอบ   delete ลบคำตอบ 39520

คำตอบที่ 17
       ไม่เชิงครับเพราะในเตาเผาต้องคำนึงถึงการสูญเสียความร้อนด้วย
เพราะว่าถ้าอากาศเข้ามากเกินไปก็หมายถึงไอเสียที่ปล่องมากตามไปด้วย

ไอเสียออกมากเกินไปก็หมายถึงการสูญเสียพลังงานความร้อนที่จะส่งถ่ายให้แก่ชิ้นงาน

ปกติจะมีการวัดค่าออกซิเจนที่ปล่องด้วยครับ แต่ที่นี่ไม่มีเพราะว่ามันมีอายุการใช้งาน
แถมยังแพงเลยไม่ได้ซื้อมาใช้ แต่ในอนาคตไม่แน่


ส่วนการเชื่อมนั้นให้ความร้อนในพื้นที่จำกัด มันจะส่งถ่ายต่อให้ใครก็ไม่เป็นไร
และออกซิเจนส่วนที่เกินจะไปทำปฏิกิริยากับโลหะด้วย ทำให้หลุดออกง่าย

ความจริงมีเตานี้ต้องการแก้ไขปากปล่องด้วยจึงจะสมบูรณ์



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

somsaks จาก หนุ่มกระโทก 115.67.38.193 อังคาร, 3/3/2552 เวลา : 21:53  IP : 115.67.38.193

edit แก้ไขคำตอบ   delete ลบคำตอบ 39523

คำตอบที่ 18
       คุณหนุมกระโทก ครับผมอยากทราบผลระบบการการใช้งานที่มีMIXจ่ายแก็สรวมถึงอุปกรณ์ว่าให้ประสิทธิผลอย่างใร ของผมยังใช้ระเก่ามาหลายปีแล้วอยากจะใช้ประโยชน์จากเตาเผาให้มากกว่านี้ครับ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

passakorn จาก จ่าออฟโรด 117.47.65.208 พุธ, 18/3/2552 เวลา : 17:26  IP : 117.47.65.208

edit แก้ไขคำตอบ   delete ลบคำตอบ 39885

คำตอบที่ 19
       > 30% ครับ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

somsaks จาก หนุ่มกระโทก 58.8.112.224 ศุกร์, 20/3/2552 เวลา : 16:11  IP : 58.8.112.224

edit แก้ไขคำตอบ   delete ลบคำตอบ 39936

คำตอบที่ 20
       เรียนถามคุณหนุ่ม ถ้าผมจะเอาไปหลอม อลูมิเนียมจะได้ไหมครับ ถ้าได้ ไม่ทราบว่า มิกเซอร์ ทำอย่างไร และstepping motor ใช้ปรับการเผาไหม้ให้สมบูรณ์ใช่หรือเปล่า แล้วใช้อะไรเป็นตัว feedback ขอรายละเอียด หรือหลักการก็ได้ครับ ขอโทษ ที่ถามมาก แต่ช่วยไม่ได้ อยากยั่วให้อยากรุ้ ทำไม



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

banpot จาก banpot 114.128.147.213 เสาร์, 21/3/2552 เวลา : 23:33  IP : 114.128.147.213

edit แก้ไขคำตอบ   delete ลบคำตอบ 39960

คำตอบที่ 21
       ขอบคุณคุณหนุ่มกระโทกครับ ไว้คงต้องปรึกษาปัญหาอีก แต่ช่วงนี้ยังไม่ค่อยว่าง กำลังจะปรับปรุงโรงงาน คิดว่าจะสร้างเตาเผาเพิ่ม



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

passakorn จาก จ่าออฟโรด 117.47.245.62 จันทร์, 23/3/2552 เวลา : 10:44  IP : 117.47.245.62

edit แก้ไขคำตอบ   delete ลบคำตอบ 39975

คำตอบที่ 22
       คุณ banpot
ไม่ทราบครับ เซอรามิคโบนไชน่าเผาที่อุณหภูมิ 1200 องศา
Stepping Motor เป็นตัวปรับทั้งอากาศและแกสครับ
ทดลองปรับทำ Table ก่อนทั้งสองตัวจากนั้นเราจะได้ Map องศาการเปิดทั้งคู่ให้สัมพันกัน
FeedBack ใช้ Thermocouple ครับ

คุณภาสกรครับ
ตอบให้ได้เท่าที่รู้ครับ ผมไม่ได้ทำแค่แอบ ๆ ไปดู




 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

somsaks จาก หนุ่มกระโทก 115.67.209.70 จันทร์, 23/3/2552 เวลา : 16:08  IP : 115.67.209.70

edit แก้ไขคำตอบ   delete ลบคำตอบ 39995

คำตอบที่ 23
       ขอบคุณครับคุณหนุ่ม พอดีกำลังจะทำเตาหลอมอลูมีเนียมเล่นอยู่ครับ ถ้างั้นน่าจะได้เพราะอลูมีเนียมหลอมแค่ 800 องศา c แถมน่าจะง่ายกว่าด้วยเพราะอุณหภูมิคงที่ ปรับครั้งเดียวก็ใช้ได้ ถ้าให้ดีขอแบบ mixer หน่อย ขอบคุณล่วงหน้าครับ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

banpot จาก banpot 117.47.83.97 จันทร์, 23/3/2552 เวลา : 21:28  IP : 117.47.83.97

edit แก้ไขคำตอบ   delete ลบคำตอบ 40000

คำตอบที่ 24
       ภายในไม่มีอะหยังครับ

ทำ Buffer ให้มันใหญ่พอที่อากาศจะไปตีวนผสมแกสได้เป็นพอ

สังเกตุว่ามันจะใหญ่กว่าท่อส่งแกสไปที่หัว Burner



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

somsaks จาก หนุ่มกระโทก 115.67.47.158 จันทร์, 23/3/2552 เวลา : 23:59  IP : 115.67.47.158

edit แก้ไขคำตอบ   delete ลบคำตอบ 40004

คำตอบที่ 25
       ขอบคุณ มากๆครับ ได้ของเล่นอีกชิ้น



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

banpot จาก banpot 117.47.213.81 อังคาร, 24/3/2552 เวลา : 22:47  IP : 117.47.213.81

edit แก้ไขคำตอบ   delete ลบคำตอบ 40058

คำตอบที่ 26
       ด้วยความยินดีเป็นอย่างยิ่งครับ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

somsaks จาก หนุ่มกระโทก 115.67.155.206 อังคาร, 24/3/2552 เวลา : 23:36  IP : 115.67.155.206

edit แก้ไขคำตอบ   delete ลบคำตอบ 40060
