แอร์แว ใช้งานได้จริงหรือ!!!
turboman82
จาก TurBoMan_FluK
IP:110.49.249.69

พุธที่ , 16/11/2554
เวลา : 23:51

อ่านแล้ว = ครั้ง
 เก็บเข้ากระทู้ส่วนตัว
แจ้งตรวจสอบกระทู้
 แจ้งลบ
ส่งหาเพื่อน ส่งหาเพื่อน

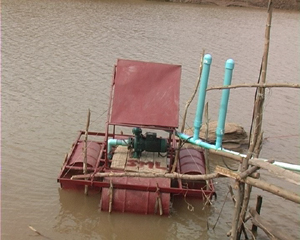

       ขออนุญาตถาม อ.วอน พี่หนุ่มกระโทก และท่านผู้รู้ทุกท่าน ผมได้ไปอ่านบทความเรื่อง แอร์แว ช่วยเพิ่มแรงดันน้ำ แต่เห็นภาพแล้ว ผมไม่แน่ใจว่าจะใช้งานได้จริงหรือไม่ หลักการจะเหมือนกับเครื่องตะบันน้ำหรือป่าว หรือ เป็นเรื่องต้มเป็ด กันแน่ เพราะผมไม่มีความรู้ด้านวิชาการมากนัก ถ้ามันใช้งานได้จริง จะได้เอามาทำใช้ที่สวนคับ

ที่มา http://topicstock.pantip.com/jatujak/topicstock/2008/02/J6334889/J6334889.html






 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

แจ้งเพื่อเก็บขึ้นกระทู้พิเศษ คลิ๊กที่นี่แจ้งเพื่อนำขึ้นกระทู้พิเศษ

คำตอบแบ่งหน้าละ 30 คำตอบ ขณะนี้คุณอยู่ที่หน้า 1 จาก >>> 1

คำตอบที่ 1
       ก่อนอื่นผมต้องขอออกตัวก่อนว่าผมมีความรู้เรื่องปั๊มน้ำไม่มากนัก
แต่ดูจากเหตุและผลที่ว่ามันช่วยเพิ่มแรงดันนั้นคงเป็นไปไม่ได้ครับ
เพราะอยู่ดี ๆ พลังงานมันจะเกิดขึ้นมาได้อย่างไรในเมื่อเราไม่ได้ใส่เพิ่มเข้าไป

เรามาดูกันว่าปัญหาของการสูบน้ำที่เกิดขึ้นนั้นมีอะไรบ้าง

"เนื่องจากระยะทางระหว่างจุดสูบน้ำ และถังเก็บน้ำอยู่ห่างกันและมีความลาดชันสูงส่งผลให้เครื่องสูบน้ำได้รับความเสียหาย
และชาวบ้านมองว่ามันไม่คุ้มกับค่าซ่อมบำรุงมอเตอร์สูบน้ำ"

ถ้าอ่านเนื้อความนี้ผมคิดว่าปั๊มคงพังด้วยสาเหตุสองอย่างคือ มอเตอร์ทำงานหนัก และ การเกิด Water Hammer

การจะต่อปั๊มน้ำ สิ่งที่ต้องคำนึงถึง คือ เฮดของปั๊ม และ ต้นกำลัง

- เฮดของปั๊มมีหน่วยเป็นเมตร จะมีสองส่วนคือเฮดด้านดูด และเฮดด้านส่ง

ต้องไปดูที่ตัวปั๊มว่ามีความสามารถด้านส่งได้สูงสุดกี่เมตร และระยะดูดกี่เมตร
อย่าวางปั๊มไว้สูงกว่าเฮดด้านดูด เพราะปั๊มจะดูดน้ำไม่ขึ้น

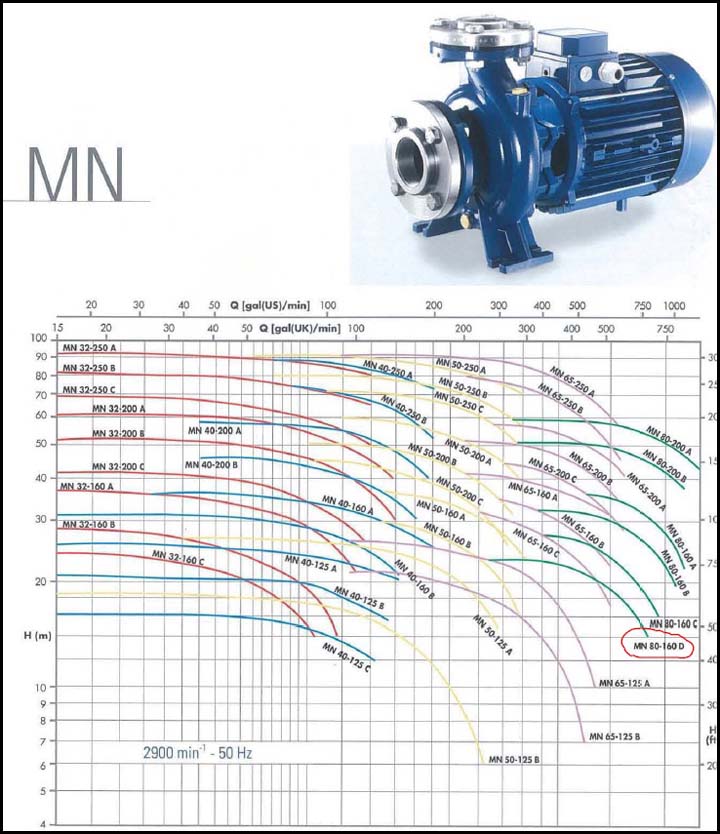

ในปั๊มจะมี สเปคว่าที่เฮดเท่านั้นเมตรจะมีอัตราไหลเท่าไหร่
ถ้าปั๊มตัวนั้นมีเฮดโดยรวมน้อยกว่าความสูงที่เราต้องการส่งน้ำไปใช้ ปั๊มตัวนั้นก็ไม่สามารถนำมาใช้งานได้
ต้องเลือกตัวใหม่ที่มีเฮดมากกว่าความสูงที่ใช้งาน

-ต้นกำลัง

การคำนวณแรงม้าของปั๊มที่ต้องใช้ (ในทางทฤษฎี) ให้ใช้สูตรนี้

แรงม้า ( ตาม ทฤษฎี ) = (Q x TH )/273
Q = ปริมาณน้ำเป็นลูกบาศก์เมตร ต่อ ชั่วโมง
TH = Total Head

ตัวอย่าง ต้องการสูบน้ำในอัตรา 120 ลิตร ต่อวินาที มีระยะความสูงรวม 4.5 เมตร ต้องใช้กี่แรงม้า

Q =120 ลิตรต่อวินาที = ( 120 x 60 x 60 )/1000 = 432 ลบม / ชม
แรงม้าที่ต้องใช้ = Q x TD/273 = 432 x 4.5/273 = 7.12 แรงม้า

แรงม้าที่คำนวณได้นี้เป็นกำลังงานที่ใช้ในการยกน้ำไปในระยะยกที่สูงตามที่กำหนด
โดยที่ยังไม่ได้คิดความสูญเสียที่เกิดจากความเสียดทาน , ประสิทธิภาพของมอเตอร์ และประสิทธิภาพของปั๊ม

ถ้าประสิทธิภาพของปั๊ม 75% และ ของมอเตอร์ 80 %
แรงม้าที่ต้องใช้ก็คือ 7.12/0.75/0.85 =11.17 แรงม้า

เห็นไหมครับว่าถ้าจะต่อปั๊มใช้งานมันต้องคำนวณไม่ใช่ว่าจบใส่แบบลูกทุ่ง
คิดแบบง่าย ๆ คือ 1 ลบม / ชม ต้องใช้แรงม้าตามทฤษฏี เท่ากับ 1/273 = 0.00367 แรงม้า ต่อระยะยก 1 เมตร
(ทุก 16.67 ลิตร/นาที-เมตร ต้องใช้ 0.00367 แรงม้า) ได้ค่าเท่าไหร่เอามาคุณด้วยประสิทธิภาพของปั๊มกับประสิทธิภาพของมอเตอร์
จึงจะเป็นขนาดมอเตอร์ที่ต้องใช้งานจริง ๆ

สองข้อแรกเป็นภาคพื้นฐาน การติดตั้งจริงยังมีเทคนิคเล็ก ๆ น้อยคือ

1 เราต้องลดแรงดันที่สูญเสียจากความฝืดในท่อให้มากที่สุดซึ่งการจะลดความฝิดได้คือการเพิ่มขนาดท่อให้ใหญ่ น้ำไหลสะดวก
2 ท่อดูดมีกฏเกณฑ์ทั่วไป ๆ ไปดังนี้
- ท่อต้องเป็นท่อแข็ง
-ขนาดจะต้องไม่เล็กกว่าขนาดหน้าแปลนด้านดูดของปั๊มถ้าเป็นไปได้ควรมีขนาดใหญ่กว่า 2 ขนาดมาตรฐาน ( 100,125,150,200,250 มม)
เช่นถ้าใช้ท่อขนาด 100 ควรใช้ท่อด้านดูดขนาด 150 มม ห้ามใช้ท่อที่มีขนาดเล็กกว่าหน้าแปลนด้านดูดอย่างเด็ดขนาด !
การต่อที่หน้าแปลนให้ใช้ข้อลด ที่ต้องให้ท่อด้านดูดใหญ่กว่าเพื่อให้แน่ใจว่าน้ำที่เข้าสู่ปั๊มจะเต็มตลอดเวลา
-อุปกรณ์ที่ปลายท่อดูดต้องมีเพื่อช่วยให้น้ำไหลเข้าไปอย่างสม่ำเสมอ สูญเสียพลังงานน้อย เช่นปากแตร
-มีกรองป้องกันไม่ให้สิ่งแปลกปลอมไหลปนกับน้ำเข้าไปในท่อดูด ( Strainer )
-ใส่ฟูตวาล์ว ( กระโหลก ) เพื่อป้องกันไม่ให้น้ำในท่อดูดและในเรือนปั๊มรั่วออกไปเมื่อปั๊มหยุดทำงาน
จะได้ไม่ต้องมาคอยเติมน้ำทุกครั้งที่เริ่มสูบน้ำใหม่

ถ้าต่อท่อโดยการต่อตรง ๆ ไม่มีอุปกรณ์อะไรเลยจะมีการสูญเสียพลังงานในการไหลเข้าท่อสูงมากและอาจจะเกิด Vortex (วังน้ำวน) ซึงทำให้อากาศ
เข้าไปในท่อดูดทำให้สูญเสียการเป็นสูญญากาศในปั๊ม เป็นเหตุให้ปั๊มชำรุดได้

คราวนี้มาถึงปัญหาของไอ้เจ้าแอร์แวร์ที่ถามมา
ผมว่ามันไม่ได้ช่วยเพิ่มแรงดันให้แรงขึ้นหรอกครับ เพราะแรงดันที่เกิดขึ้นนั้มันมาจากปั๊มล้วน ๆ



คราวนี้ถ้าต่อกับแบบลูกทุ่งปัญหาที่เกิดตามมาก็คือ

เกิด Water Hammer ซึ่งเป็นปรากฏการณ์ที่ความดันในท่อมีการเปลี่ยนแปลงอย่างรุนแรงและเฉียบพลัน
โดยมีความดันเพิ่มขึ้นและลดลงจากความดันเดิมในลักษณะเป็นคลื่นขึ้นลงสลับกันไป
สาเหตุของการเกิด Water Hammer คือการเปลี่ยนแปลงความเร็วในท่ออย่างกระทันหันเช่นปิดเปิดวาล์วน้ำอย่างกระทันหัน
ทำให็โมเมนตัมของน้ำเปลี่ยนไปเป็นแรงกระแทกตามผนังท่อ ถ้าแรงมันมากเกินกว่าความสามารถของท่อ ท่อก็จะแตกระเบิดได้
ระดับความเสียหายขึ้นอยู่กับความเร็วของการไหล , อัตราการเปลี่ยนแปลงความเร็วของการไหล ลักษณะการยึดท่อให้อยู่กับที่

แล้วเราจะแก้ Water Hammer ได้ยังไงกันล่ะ

1 เนื่องจากมันมาจากการอัตราการเปลี่ยนแปลงความเร็วของการไหน เราก็เพิ่มขนาดท่อ
พื้นที่หน้าตัดท่อแปรผันตามรัศมียกกำลังสอง ถ้าขนาดรัศมีท่อใหญ่ขึ้น 2 เท่า พื้นที่หน้าตัดท่อจะมากขึ้น 4 เท่า
ถ้าพื้นที่หน้าตัดใหญ่ขึ้น 4 เท่า ความเร็วของน้ำจะลดลงไป 4 เท่า

2 เพิ่มเวลาการปิดเปิดวาล์วน้ำให้ใช้เวลาคือค่อย ๆ ปิด ไม่ใช่ปิดอย่างทันที
3 ติดอุปกรณ์ป้องกันเช่น Pressure Relief Valve ,Surge Tank , Air Chamber

ไอ้แอร์แวร์ที่ว่านี่แหละครับ มันก็คือ Air Chamber นั่นเอง
คืออากาศในกระบอกมันขยายตัวหดตัวได้ดีกว่าน้ำดังนั้นมันจึงทำหน้าที่ผ่อนคลายความรุนแรงเมื่อมีความดันเพิ่มขึ้นได้

มาถามผมว่าแอร์แวรเพิ่มแรงดันให้ปั๊ม ผมขอตอบว่าไม่ใช่ แต่มันเป็นตัวแก้ปัญหาของการเดินท่อที่ไม่ถูกต้องครับ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

somsaks จาก หนุ่มกระโทก 1.46.157.217 พุธ, 23/11/2554 เวลา : 15:46  IP : 1.46.157.217

edit แก้ไขคำตอบ   delete ลบคำตอบ 54668

คำตอบที่ 2
       ขอบคุณสำหรับคำตอบคับพี่หนุ่ม ทีนี้ถึงบางอ้อแล้วคับ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

turboman82 จาก TurBoMan_FluK 49.228.19.195 พุธ, 23/11/2554 เวลา : 22:44  IP : 49.228.19.195

edit แก้ไขคำตอบ   delete ลบคำตอบ 54669

คำตอบที่ 3
       มันทำหน้าที่ลดแฮมเมอร์ของระบบครับ ส่วนเรื่องเพิ่มระยะการยกตัวของน้ำผมยังไม่เห็นว่ามีหลักการอะไรมาอธิบายได้



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

baron จาก von Richthofen 125.24.45.72 พฤหัสบดี, 24/11/2554 เวลา : 12:53  IP : 125.24.45.72

edit แก้ไขคำตอบ   delete ลบคำตอบ 54675

คำตอบที่ 4
       กรณีตามรูป ถ้าสมมุติว่าภายใน แอร์ แชมเบอร์ มีน้ำเต็ม มันน่าจะสามารถ ป้องกันน้ำในปั้มป์ หรือ ท่อดูด รั่วผ่าน ฟุตวาล์ว และรั่วซึมที่ ซีลปัมป์ในกรณี ที่ปั้มป์ไม่ได้ใช้งาน เมื่อสตาร์ทป้ั้มป์ ทำให้ สามารถดูดน้ำได้ทันที เป็นไปได้ได้มั้ยครับ?



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

somdej จาก เกียแดง&ซุปเปอร์เอมี 223.206.161.120 พุธ, 30/11/2554 เวลา : 10:40  IP : 223.206.161.120

edit แก้ไขคำตอบ   delete ลบคำตอบ 54693

คำตอบที่ 5
       ไม่ได้ครับ ตามปกติหมันหน้าปั้มมีการรั่วน้อยๆเพื่อป้องกันหมันไหม้ตอนใช้งานอยู่แล้ว มันคือจุดที่อากาศเข้าได้น้อยๆเหมือนกัน ถ้าฟุตวาวล์รั่วอย่างไรก็น้ำหมดท่อเหมือนกัน
วิธีแก้คือใช้ฟุตวาวล์คุณภาพดีที่ไม่รั่ว หรือไม่ก็ต้องปล่อยให้รั่วแต่ใช้ปั้มประเภท self priming pump จะได้ไม่ต้องเสียเวลาไปเติมน้ำเข้าเสื้อปั้ม



ขอบคุณครับ อ.วอน
จาก : เกียแดง & ซุปเปอร์เอมี(somdej) 1/12/2554 11:16:01 [223.206.161.120]
 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

baron จาก von Richthofen 125.24.20.21 พฤหัสบดี, 1/12/2554 เวลา : 00:29  IP : 125.24.20.21

edit แก้ไขคำตอบ   delete ลบคำตอบ 54695

คำตอบที่ 6




 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

tadthep จาก โทน 118.173.195.252 จันทร์, 23/2/2558 เวลา : 20:51  IP : 118.173.195.252
