คำตอบที่ 1
       ผมเรียกมันว่า เป็นสายพานลำเลียง สามารถส่งผ่านได้ทั้งพลังงานความร้อนและความเย็นที่มีประสิทธิภาพสูงสุดเวลานี้ เพราะมันไม่ต้องการพลังงานอะไรมาขับเคลื่อนให้มันทำงาน
ช่วยกันคิดครับ ว่าเราจะเอามาใช้งานอะไรได้บ้าง

แสดงความคิดเห็นย่อย

คำตอบที่ 2
       ใช้อยู่ครับ ออกแบบให้ใช้กับระบบ Heat pump ของclean room ขนาด 10K หลายหมื่นตรางเมครที่ต้องการควบคุมความชื้นและอุณหภูมิขนาดรวม 1500 ตันความเย็นโดยเอาความร้อนจาก condensing ที่ปล่อยทิ้งโดยเปล่าประโยชน์กลับมาอุ่นอากาศหลังจากลดความชื้นด้วยอุณหภูมิต่ำจัดๆแทนระบบขดลวดร้อนที่เปลืองพลังงานมหาศาล

ตอนนี้จากพิมพ์เขียวที่เพิ่งจะออกแบบเสร็จไม่ถึงเดิอน กำลังจะกลายเป็นตัวจริงๆปลายเดือน กลางเดือนหน้าผมจะสับสวิทซ์ให้มันทำงานแล้วครับ

แสดงความคิดเห็นย่อย

คำตอบที่ 3


แสดงความคิดเห็นย่อย

คำตอบที่ 4
       อาจารย์วอน ทำ cleanroom ให้กับบริษัทอะไรครับ ถามได้ไหมครับ

แสดงความคิดเห็นย่อย

คำตอบที่ 5
       ผมเดา ๆ เอานะครับ

National Semiconductor

แสดงความคิดเห็นย่อย

คำตอบที่ 6


แสดงความคิดเห็นย่อย

คำตอบที่ 7
       ตอบชื่อโรงงานตรงๆไม่ได้ครับเนื่องจากระบบเป็นความลับของลูกค้า ที่ต้องการห้องใช้เท็คโนโลยีระดับแนวหน้าของเอเชียผลิตไมโครชิพและ CCD กล้องถ่ายรูปส่งให้ผู้ผลิตแบรนเนมดังๆ

อะฮ่า... หนุ่ม โรงงานระดับ Top 3 ของโลก

แสดงความคิดเห็นย่อย

คำตอบที่ 8
       โห อ.von ออกแบบ cleanroom เลยเหรอ ส่วนผมวันๆก็อยู่แต่ใน cleanroom นี่แหละแต่ของผมระบบเก่าหน่อย

แสดงความคิดเห็นย่อย

คำตอบที่ 9


แสดงความคิดเห็นย่อย

คำตอบที่ 10


แสดงความคิดเห็นย่อย

คำตอบที่ 11
       ขอเดาว่าน่าจะเป็น คลีนรูม ของเจ้าที่แปลว่า"ปืนใหญ่" (อาจผิดก้อ ด้ายคับ เพราะเดาเอา)

แสดงความคิดเห็นย่อย

คำตอบที่ 12
       ผมเพิ่งได้รู้จักกับเจ้า Heat pipe มาเมื่อสองปีก่อน โดยมีผู้รู้ในเว๊บพันทิปได้แสดงให้ผมดูโดยให้จับด้านหนึ่ง แล้วจุ่มด้านหนึ่งลงในแก้วน้ำร้อน โดยไม่บอกว่ามันคืออะไร
ตอนแรกคิดว่าเป็น Super conductor ต่อมาได้ศึกษาจนรู้ว่ามันคืออะไร
ตอนนี้ผมสามารถสร้างมันได้โดยใช้ท่อทองแดง บรรจุน้ำยาปรับอากาศเข้าไป มันทำงานได้ดี แต่ไม่รู้ว่าดีเท่าที่ฝรั่งเขาทำขายหรือเปล่า ของจริงๆก็ยังไม่เคยเห็น
เคยคิดจะนำมันมาใช้เพื่อการถ่ายเทความร้อน และความเย็นหลายๆอย่าง แต่ยังไม่ได้ลงมือจริงจังเพราะยังมีงานอื่นเร่งด่วนกว่า
อาจารย์วอน ช่วยให้ความรู้เพิ่มเติมผมด้วยนะครับ

แสดงความคิดเห็นย่อย

คำตอบที่ 13
       ตอบช้าไปนิดเพราะกระทู้มันตกไปนานแล้วมีคนอัพขึ้นมาเลยได้เห็น

Heat pipe มันเกิดในโลกนี้นานแล้วตั้งแต่เริ่มใช้เครื่องจักรไอน้ำก็รู้จักปรากฎการณ์ของ Heat pipe แต่เป็นแบบ Thermosiphon แต่แบบนี้มันทำได้แค่แนวดิ่งเพราะมันต้องให้ของเหลวตกลงตามแรงดึงดูด ตอนกลางสงครามโลกครั้งที่สองได้แนวคิดว่าถ้าจะใช้ในแนวนอนน่าจะใช้อะไรที่มันดูดซึมของเหลวให้วิ่งกลับได้เหมือนต้นไม้ดูดน้ำขึ้นไปเลี้ยงลำต้นเลยเกิดเป็นแบบ capilary Heat pipe คือมันมีใส้ละเอียดให้ของเหลวมันวิ่งกลับตามใส้ได้พอมันใช้งานแนวนอนได้คราวนี้เลยมีการใช้งานกันแพร่หลายและพัฒนาจนมันไม่เป็นท่ออีกต่อไปแล้ว บางแบบทำเป็นแผ่นบางๆก็มี แบบที่ใช้กับระบบระบายความร้อนจาก CPU ก็เป็นแผ่นบาง ใช้กับผนังยานอวกาศก็เป็นแผ่นอีกเหมือนกัน


Heat pipe เป็นอะไรที่เคลื่อนย้ายความร้อนได้ฉกาจมาก ความหนาแน่นของความร้อนที่ทำการเคลื่อนย้ายผ่าน Heat pipe 230 MW/m^2 สามารถทำได้ถึงสี่เท่าของการเคลื่อนตัวของความร้อนที่ผิวดวงอาทิตย์เลยทีเดียว

แสดงความคิดเห็นย่อย

คำตอบที่ 14
       vapour pressure ที่ hot liquid ของเหลวที่ใช้ ที่จุด hot end ของท่อ pipeจะต้องสูงกว่าequilibrium vapour pressure ที่ condensing ของเหลวที่ใช้ ที่จุด cooler end ของท่อ คือหัวใจของระบบ

ดังนั้นของเหลงจะใช้เป็นอะไรก็ได้ แอลกอฮอล ฟรีออน น้ำ แม้กระทั้งปรอทถ้าใช้กับอุณหภูมิที่สูงพอที่จะทำให้ปรอทมันเดือดได้

แสดงความคิดเห็นย่อย

คำตอบที่ 15

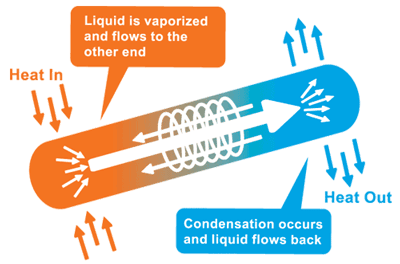

       พอของเหลวมันเดือดตัวแล้วมันจะเป็นไอไปที่ปลายอีกด้านแล้วดึงความร้อนกลับออกมาจากด้านที่ต้องการทำความเย็น

การดึงความร้อนออกจะไช้ย่าน latent heat ของของเหลวนั้นๆ พอดึงจนได้ค่าตาม latent heat มันจะกลับเป็นของเหลวอีกครั้งแล้วไหลกลับไปสู่ด้านที่ร้อนอีกครั้งแล้วทำงานวนอีกรอบไม่มีที่สิ้นสุดโดยไม่ต้องใช้พลังงานอะไรเลยทั้งสิ้น

แต่การที่มันมันเป็นไอมันจะเปลี่ยนค่าแรงดันไอทำให้แรงดันในท่อเพิ่มขึ้น อย่างเช่นถ้าใช้น้ำเป็นของเหลวมันจะเป็นไอได้ 1600 เท่าของปริมาตรดังนั้นแรงดันมันจะเพิ่มขึ้นมหาศาลทำให้มันไม่เดือดอีกต่อไป การออกแบบจึงต้องใช้ระบบแรงดันต่ำให้มันเดือดที่จุดที่ต้องการเช่นถ้าให้มันดึงความร้อนออกที่อุณหภูมิประมาณ 200C ท่อต้องมีแรงดันต่ำมาก และถ้ามีอากาศมากเกินไปแกสส่วนนั้นจะลดค่าประสิทธิภาพของลงเพราะอากาศมันกลั่นตัวไม่ได้แต่ไปกินที่ในท่อทำให้การดึงความร้อนต่ำลงไปอีก

การเคลื่อนตัวของแรงดันไอเกิดจากการเคลื่อนตัวของโมเลกุลของไอที่ความเร็วสูงมากจนเรียกได้ว่าความร้อนมันวิ่ไปงที่ปลายอีกด้านความเร็วเสียง เหมือนการถ่ายพลังงานของโมเลกุลในการกระเพื่อมของเสียง ทำให้ความหนาแน่นของความร้อนต่อพื้นที่แลกเปลี่ยนสูงมากนับว่าเป็นข้อเด่นที่ทำให้มันเล็กแต่ดึงความร้อนได้มหาศาล

แสดงความคิดเห็นย่อย

คำตอบที่ 16
       จากการที่มันเดือดและวิ่งไปที่ปลายเร็วมากด้วยความเร็วเท่าเสียงแล้วลับมาเป็นของเหลวไหลกลับไปใหม่อีกครั้งทำให้การคิดค่าความร้อนในสภาพปกติไม่สามารถใช้ในท่อได้เพราะมันวนเวียนตัวเองเป็นแกสและของเหลวได้ตลอดเวลาทำให้น้ำหนึ่งกรัมใน heat pipes สามารถดึงความร้อนได้เท่ากับทำให้น้ำหนึ่งกรัมมีอุณหภูมิสูงถึง 540C ในสภาพปกติเลยทีเดียว




คราวนี้เราลองมาดูการใช้งงานบ้าง สมมุติว่าจะส่งดาวเทียมขึ้นไปสักดวง ด้านที่โดนแสงอาทิตย์จะสูงสองร้อยกว่าองศาแต่ด้านที่ไม่โดนแสงจะเย็นจัดลบไปร้อยกว่า ดังนั้นถ้าเอา heat pipes ต่อให้ทั่วเปลือกของดาวเทียมมันก็จะถ่ายความร้อนไปด้านเย็นและลดความร้อนในด้านที่ร้อนโดยไม่ต้องใส่พลังงานไปเลยแม่แต่วัตต์เดียวตลอดการใช้งาน

แม้แต่ชุดอวกาศของนักบินที่ออกไปทำงานนอกยานก็ป้องกันไข่ในกางเกงสุกถ้าหันไข่ไปรับแดดด้วย heat pipes เหมือนกัน

ท่อส่งน้ำมันในอลาสก้ามันต้องส่งในทุ่งน้ำแข็งยาวเป็นร้อยกิโลเมตรใช่ไหม แล้วน้ำมันร้อนๆในท่อมันจะไปละลายน้ำแข็งที่พื้นจนฐานท่อพังจนทรุดตัวท่อส่งน้ำมันขาดเอาง่ายๆ ดังนั้นต้องใช้ heat pipes ช่วยให้ฐานเสาแต่ละต้นมันเย็นจนน้ำแข็งไม่ละลายจนทำท่อพัง

จะแต่ over clock ให้ CPU สักตัวทุกคนรู้ดีว่ามันจะร้อนจัดจนพังเอาง่ายๆ สมัยก่อนต้องใช้ Heat sink ขนาดเท่าไข่คนทำเครื่อง ไม่นับพัดลมขนาดยักษ์อีกตัวที่เสียงดังน้องๆแอร์ในห้อง แต่พอเอา heat pipes ใส่แทน Heat sinK มันก็ลดขนาดไปได้ แล้วพัดลมก็ไม่ต้องอยู่ในเครื่อง เอาไปไว้นอกตู้ก็ยังได้

แสดงความคิดเห็นย่อย

คำตอบที่ 17
       วันนี้เอาเท่านี้ก่อนครับ เพราะเท่านี้ก็เห็นภาพแล้วว่ามันคืออะไรทำงานอย่างไร


ถ้าจะสร้างเองจะแห้วหรือเปล่า เพราะมันต้องใช้สมการ Thermodynamic ค่อนข้างสูงเลยทีเดียวเพราะมันต้องทำสมดุลแรงดันไอในท่อให้มันเดือดในอุณหภูมิที่ต้องการ ถ้าแรงดันมันสูงไปมันจะเดือดที่อุณหภูมิสูงไปด้วย ถ้ามันต่ำไปมันก็เดือดที่อุณหภูมิต่ำจนเป็นไอไปหมดท่อไม่เป็นของเหลวกลับไปด้านล่าง และการเลือกใช้ของเหลวที่จะใช้ว่าจะเอาอะไรเป็นของเหลว เป็นน้ำ เป็นฟรีออน เป็นแอลกอฮอล ก็แล้วแต่อุณหภูมิที่ใช้งาน

แสดงความคิดเห็นย่อย

คำตอบที่ 18
       โห.... ยอดเลยครับ อ.วอน
นาน ๆ เข้ามาอ่านที เจอเรื่องเด็ด ๆ ขนาดนี้เลย
สุดยอดจริง ๆ

แสดงความคิดเห็นย่อย

คำตอบที่ 19
       หายไปนานเลยนะคุณศักดิ์

แสดงความคิดเห็นย่อย

คำตอบที่ 20
       ขอบคุณอ.วอนมากครับ ที่ขยายความรู้เกี่ยวกับฮีทไป้ป์ให้ผมได้รู้เห็นชนิดป่นเป็นแป้งเลยครับ
ผมเคยได้รับเอกสารจากเพื่อนแต่เป็นภาษาประกิดอ่านได้แค่งูๆปลา วันนี่ได้ความรู้ชนิดเห็นแก่นเลยครับ

แสดงความคิดเห็นย่อย

คำตอบที่ 21
       ผมเคยทดลองทำดูแล้วครับ โดยใช้ท่อทองแดงยาวประมาณ 1 เมตรเชื่อมปิดหัวท้ายแล้วเชื่อมจุ๊บสำหรับเติมน้ำยาแอร์ใว้ที่ประมาณ 30 ซม.จากปลายด้านหนึ่ง ก่อนเติมน้ำยา ใช้เครื่องแว๊กอากาศในท่อออก ต่อสายเติมน้ำยา คว่ำถังน้ำยาแส้วจุ่มปลายด้านหนึ่งของท่อทองแดงในน้ำแข็ง น้ำยาจะถูกดูดเข้าไปในท่อได้เอง ทดลองเอาท่อไปจุ่มในน้ำร้อน ปลายอีกด้านหนึ่งจะร้อนขึ้นในทันที จะดีมากๆถ้าจุดกำเหนิดความร้อนอยู่ด้านล่าง และถ้าใช้นำความเย็นก็จะนำความเย็นที่อยู่สูงกว่าลงมายังที่ต่ำกว่าได้ดีกว่าเช่นกัน

แสดงความคิดเห็นย่อย

คำตอบที่ 22
       กำลังคิดหาวิธีเอาท่อด้านหนึ่งไปแนบกับด้าน Hi Pressure ของคอมแอร์ตามบ้าน แล้วต่อมาระบายความร้อนในถังเก็บน้ำร้อน เป็นการแลกเปลี่ยนความร้อนโดยไม่ต้องไปตัดต่อท่อน้ำยาให้ยุ่งยาก ได้ผลอย่างไรจะเอามาเผยแผ่ในเว๊บนี้ครับ

แสดงความคิดเห็นย่อย

คำตอบที่ 23
       ครับ อ.วอน มีเรื่องต้องทำหลายอย่างครับช่วงนี้

ผลวิจัยตรงนี้ น่าจะมีส่วนช่วยลดภาวะโลกร้อนได้เยอะนะครับ

เอาไปทำให้น้ำแข็งที่ขั้วโลกมันแข็งตัวเหมือนเดิมดีกว่ามั้ยครับ...

แสดงความคิดเห็นย่อย

คำตอบที่ 24
       ตอนนี้กำลังงานวิจัยเกี่ยวกับ Heat Pipe ครับ

อยากจะขอปรึกษาหน่อย

อยากให้อ.วอนช่วยคิดแนวทางการทำ Heat Pipe ที่สามารถประยุกต์ใช้กับอุปกรณ์หลายๆตัวหน่อยนะครับ

อ.วอน ช่วย add mail มาที่ Petpop@hotmail.com
ขอโทษนะครับถ้าเป็นการรบกวน

แสดงความคิดเห็นย่อย

คำตอบที่ 25
       ถ้างั้นระบบปรับอากาศทั่วๆไปก็ออกแบบให้ไม่ต้องมีCompressorได้สิครับ
ผมเข้าใจถูกรึปล่าวครับ
รบกวนพี่ๆทั้งหลายช่วยตอบหน่อยสิครับ
