วิธีดับไฟเตือน FUEL FILTER และไฟเตือน T-Belt สำหรับ TOYOTA
linux
จาก นายน้องเล็ก
125.25.112.128
พฤหัสบดีที่ , 19/6/2551
เวลา : 10:57

อ่านแล้ว = 47412 ครั้ง
 เก็บเข้ากระทู้ส่วนตัว
แจ้งตรวจสอบกระทู้
 แจ้งลบ
ส่งหาเพื่อน ส่งหาเพื่อน

       ของผม TIGER D4D

เมื่อเปลี่ยนกรองดีเซลตอน 40000 กิโลเมตรแล้วให้ทำดังนี้

IGSW หมายถึง IGNITION STARTER SWITCH.


เตรียมสายไฟสักเส้นยาวสัก 5-7 เซนติเมตรปลอกสายทั้งสองข้างทำเป็นสาย jump

กรณีที่ 1 กรณี ที่ ใช้งานครบ ทุกๆ 40000 กม. และหลอดไฟติด FUEL FILTER ติดค้าง เมื่อเปลี่ยนกรองแล้ว ให้ทำดังนี้
1. เปิด IGSW “ON”
2. ปิด IGSW “OFF” **

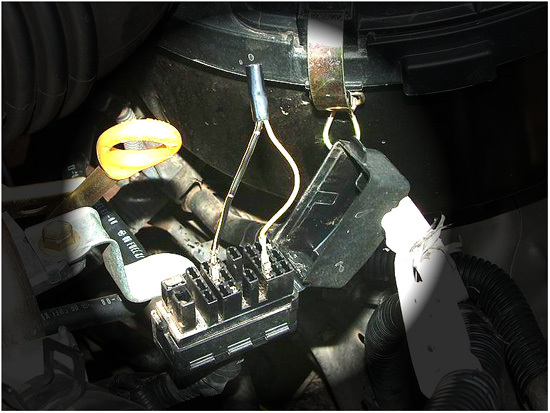

3. ลัดวงจร TC-E1 ที่กล่องตรวจสอบ (diagnostic box) ดูรูป
4. เปิด IGSW “ON” จากนั้นกด-ปล่อยแป้นคันเร่ง 10 ครั้ง *
5. ปิด IGSW “OFF” **
6. เปิด IGSW “ON”
7. กด-ปล่อย แป้นคันเร่ง 3 ครั้ง
8. ปิด IGSW “OFF” **
9. เปิด IGSW “ON”
10. กด-ปล่อยแป้นคันเร่ง 5 ครั้ง
11. ปิด IGSW “OFF” **
12. เปิด IGSW “ON”
13. ขั้นตอนนี้ จะพบว่าหลอดไฟ FUEL FILTER ดับลง
14. ปิด IGSW “OFF” **
15. เปิด IGSW “ON”
16. กด-ปล่อยแป้นคันเร่ง 10 ครั้ง (ภายในเวลาไม่เกิน 30 วินาที)
17. ปิด IGSW “OFF” **
18. เปิด IGSW “ON”
19. กด-ปล่อยแป้นคันเร่ง 3 ครั้ง
20. ปิด IGSW “OFF” **
21. เปิด IGSW “ON”
22. ปิด IGSW “OFF” **
23. เปิด IGSW “ON”
24. ปิด IGSW “OFF” **
25. ดึงสาย jump TC-E1 ออกจากกล่องตรวจสอบ (diagnostic box)
26. สตาร์ท เครื่องยนต์ และตรวจสอบ ว่าหลอดไฟ FUEL FILTER ดับ

* กด-ปล่อย แป้นคันเร่ง 1 ครั้ง(กด-ปล่อย ให้สุดระยะของแป้นคันเร่งและอยู่ภายในเวลา 1 วินาที
** ขณะ ปิด IGSW “OFF” ให้ฟังเสียง รีเลย์ ด้านคนขับ ดัง “คลิ๊ก” ก่อนปฏิบัติขั้นตอนต่อไปทุกครั้ง
ขั้นตอน ที่ 1-13 เป็นขั้นตอนทำให้หลอด FUEL FILTER ดับ
ขั้นตอน ที่ 14-25 เป็นวิธีการที่ให้กล่อง ECU เริ่มต้นนับ ระยะทาง ที่ 0 กม.ใหม่หลังจากเปลี่ยนกรองเชื้อเพลิงแล้ว



กรณีที่ 2กรณีที่ต้องเปลี่ยนกรองเชื้อเพลิง ก่อนถึงระยะทาง 40000 กม. เนื่องจากใช้น้ำมันคุณภาพไม่ถูกต้อง หรือมีสิ่งสกปรกมาก หรือ ระยะทางครบ หรือเกิน 40000 กม. แต่ไฟ FUEL FILTER ไม่ติด

1. เปิด IGSW “ON”
2. ปิด IGSW “OFF”
3. ลัดวงจร TC-E1 ที่กล่องตรวจสอบ (diagnostic box)
4. เปิด IGSW “ON”
5. กด-ปล่อย แป้นคันเร่ง 10 ครั้ง (ภายในเวลาไม่เกิน 30 วินาที)
6. ปิด IGSW “OFF”
7. เปิด IGSW “ON”
8. กด-ปล่อย แป้นคันเร่ง 3 ครั้ง
9. ปิด IGSW “OFF”
10. เปิด IGSW “ON”
11. กด-ปล่อย แป้นคันเร่ง 10 ครั้ง (ภายในเวลาไม่เกิน 30 วินาที)
12. ปิด IGSW “OFF”
13. เปิด IGSW “ON”
14. ขั้นตอนนี้ จะพบว่าหลอดไฟ FUEL FILTER ติดขึ้นมา
15. ปิด IGSW “OFF”
16. เริ่มต้นทำต่อเนื่องในขันตอนที่ 4-26 ของกรณีที่ 1 จนสิ้นสุด

ขั้นตอนที่ 1-14 เป็นวิธีการทำให้หลอดไฟ FUEL FILTER ติดขึ้นมา
ขั้นตอนที่ 15-16 เป็นขั้นตอน การลบหลอดไฟ FUEL FILTER ให้ดับ และเริ่มต้นให้ ECU นับระยะทาง ที่ 0 กม. ใหม่อีกครั้ง







 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

แจ้งเพื่อเก็บขึ้นกระทู้พิเศษ คลิ๊กที่นี่แจ้งเพื่อนำขึ้นกระทู้พิเศษ
คำตอบแบ่งหน้าละ 30 คำตอบ ขณะนี้คุณอยู่ที่หน้า 1 จาก >>> 1

คำตอบที่ 1

**การลัดวงจร ทำที่กล่อง Diagnostic ของเครื่องยนต์ จะเป็นกล่องพลาสติกเหลี่ยมๆ เล็กๆมีฝาปิด อยู่ในห้องเครื่องยนต์.... จะมีขึ้วอยู่หลายขึ้ว มีผังขั้วอยู่ที่ ฝาปิด บอกถึงตำแหน่ง ของขึ้วต่าง..ให้หาขึ้วที่ชื่อTC กับขั้ว E1 แล้วใช้สายไฟ ต่อให้ถึงกัน.....

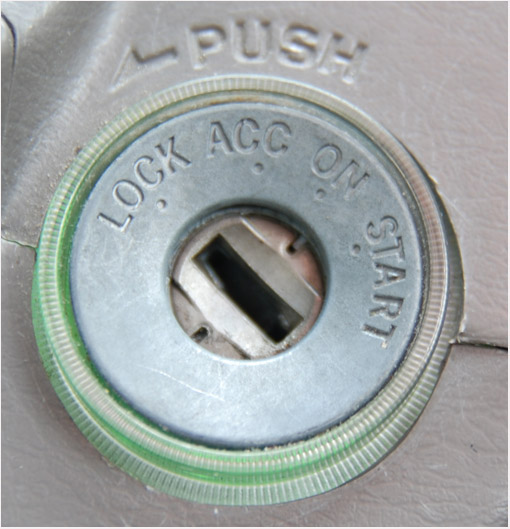

**IG SW เป็นกุญแจ ที่คอพวงมาลัย ตำแหน่ง ก่อนสตาร์ทครับผม ที่กุญแจคอพวงมาลัย จะมีหลายตำแหน่ง เช่น LOCK - ACC -ON-START เรียงตามลำดับ ตำแหน่ง ON ก็คือ IGSW ตำแหน่งจะอยู่ก่อนตำแหน่ง สตาร์ทเครื่องยนต์ครับ







 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

linux จาก นายน้องเล็ก 125.25.112.128 พฤหัสบดี, 19/6/2551 เวลา : 10:57

edit แก้ไขคำตอบ   delete ลบคำตอบ 28018

คำตอบที่ 2

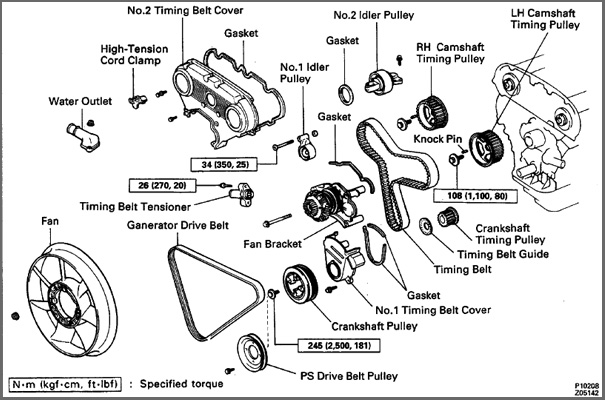

วิธีการลบไฟเตือน T-Belt




1.บิด IGSW "ON" แล้วกดปุ่มปรับระยะทางให้อยู่ในที่ตำแหน่ง ODO
2.บิด IGSW "OFF"
3.กดปุ่มปรับระยะทางพร้อมกับบิด IGSW "ON" ค้างไว้ประมาณ 5 วินาที
4.ปล่อยปุ่มปรับระยะทาง แล้วกดไป 1 ครั้ง จะมีตัวเลข 15 แสดงขึ้นมา
5.กดปุ่มปรับระยะทางทีละครั้งตัวเลขจะเปลี่ยนเพิ่มขึ้นเรื่อยจาก 1,2,3,4,5...... ซึ่งตัวเลขแต่ละตัวจะแทนหลักหมื่น เช่น 15 คือ 150000 กม. และเป็นตัวเลขระยะทางที่ตั้งไว้ให้ไฟเตือน T-Blet แสดงเมื่อระยะทางถูกนับจนครบตามที่ตั้งไว้
6. เมื่อตั้งเลขได้แล้ว ให้กดปุ่มปรับระยะทางค้างไว้ประมาณ 5 วินาที
7. ปล่อยปุ่มปรับระยะทาง แล้วกดไป 1 ครั้ง ตัวเลขจะเปลี่ยนไปอยู่ในที่ตำแหน่ง ODO
8.บิด IGSW "OFF" แล้วบิด "ON" อีกที ไฟเตือน T-Belt จะดับไปเอง



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

linux จาก นายน้องเล็ก 125.25.112.128 พฤหัสบดี, 19/6/2551 เวลา : 10:59

edit แก้ไขคำตอบ   delete ลบคำตอบ 28019

คำตอบที่ 3
       ส่วนไมตี้เอ็กจะมีจุกยางตรงมาตรวัดสีดำเล็กๆ ให้ดึงออก จะมีน็อตยื่นออกมาอยู่ตัวนึง ใช้อะไรก็ได้ ดันที่น็อตตัวนี้ แค่นี้ไฟก็ดับแล้ว และอย่าลืมจดเลขไมค์ไว้ด้วย เพราะตัวเลขนี้คือเลขเริ่มต้น 100,000 กม. ต่อไป จบครับ แต่ counter จะเริ่มนับเลขกิโลเมตรที่คุณ reset นั่นคือ 153000



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

linux จาก นายน้องเล็ก 125.25.112.128 พฤหัสบดี, 19/6/2551 เวลา : 11:00

edit แก้ไขคำตอบ   delete ลบคำตอบ 28020

คำตอบที่ 4

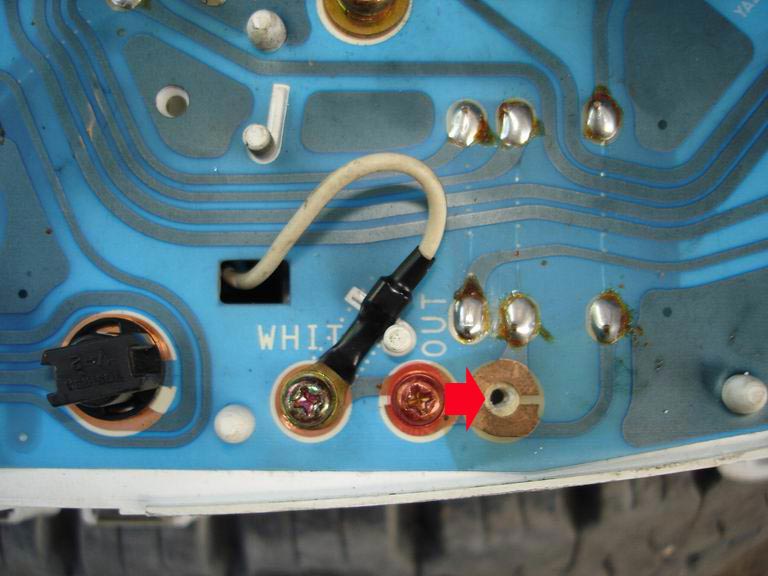

       ดับไฟ T-Belt TIGER เครื่อง 2L,5L ให้ถอดเรือนไมล์ออก คลายสกรูตรงกลางตำแหน่ง OUT ไปใส่ในรูที่ว่างอยู่





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

linux จาก นายน้องเล็ก 125.25.112.128 พฤหัสบดี, 19/6/2551 เวลา : 11:02

edit แก้ไขคำตอบ   delete ลบคำตอบ 28021

คำตอบที่ 5
       สำหรับ VIGO

1. บิด IGSW ตำแหน่ง ON

2. เปลี่ยนจอแสดงผล DIGITAL ให้อยู่ในโหมด ODO โดยกดปุ่ม TRIP SW จากนั้น IGSW off

3. กดปุ่ม TRIP SW ค้างไว้จากนั้นบิด IGSW ON ประมาณ 5 วินาที่

4. ปล่อยปุ่ม TRIP SW จากนั้นกดปุ่ม TRIP SW อีกครั้ง(ภายใน 5 วินาที)

5. จอแสดงจะเปลี่ยนไปอยู่ในโหมดT-Belt ก็คือจะเห็นเลข 15 อยู่ใช่ไหมครับ มันคือ 150,000 ก.ม ครับ กด TRIP SW แต่ละครั้งมันจะเพิ่มค่าทีละ 10,000 ก.ม. เมื่อเลขเพิ่มไปถึง 20 กดอีกครั้งมันจะกลับมาที่ 1 (10,000 ก.ม.) แต่ถ้าซื้อ T-Belt ข้างนอกเลือก 10 ก็ดีครับ (มันคือ 100,000 กิโลเมตรต่อไป = 250,000) ต่อจากนั้น กดปุ่ม TRIP SW ค้างไว้ 5 วินาทีเป็นอันว่าเสร็จติดเครื่งยนต์ก็จะดับ

Landcruiser 100 series (UZJ100,HZJ105,HDJ100.) น่าจะใช้วิธีนี้ได้ด้วยนะ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

linux จาก นายน้องเล็ก 125.25.112.128 พฤหัสบดี, 19/6/2551 เวลา : 11:04

edit แก้ไขคำตอบ   delete ลบคำตอบ 28022

คำตอบที่ 6
       น่าจะเหมาะกับโรงรถวันหยุดนะครับ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

linux จาก นายน้องเล็ก 125.25.112.128 พฤหัสบดี, 19/6/2551 เวลา : 11:06

edit แก้ไขคำตอบ   delete ลบคำตอบ 28023

คำตอบที่ 7



ขอขอบพระคุณที่มาให้ความรู้ครับ หากไม่เป็นการรบกวนเกินไปนัก...







" ขออีก ขออีกครับ "





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

kupree จาก kupree 125.26.116.156 พฤหัสบดี, 19/6/2551 เวลา : 11:21

edit แก้ไขคำตอบ   delete ลบคำตอบ 28024

คำตอบที่ 8




 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก สิงห์pajeromans 118.174.156.168 พฤหัสบดี, 19/6/2551 เวลา : 14:04

edit แก้ไขคำตอบ   delete ลบคำตอบ 28039

คำตอบที่ 9
       ขอบคุณมากครับ
เดี๋ยวจะเอาไปแก้รถที่บริษัทดู ขึ้นแบบนี้หลายคันแล้ว



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก 8483 202.91.18.206 จันทร์, 23/6/2551 เวลา : 11:33

edit แก้ไขคำตอบ   delete ลบคำตอบ 28174

คำตอบที่ 10
       ผมก็มีไทเกอร์เหมือนกัน
ขอบคุณมาก ๆ ครับ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

yakusa จาก Sak YaKuSa 125.25.116.97 จันทร์, 23/6/2551 เวลา : 21:56

edit แก้ไขคำตอบ   delete ลบคำตอบ 28264

คำตอบที่ 11


ขอเก็บเข้าคลังกระทู้ DIY แขวนหัวข้างบนครับ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

baron จาก von Richthofen 125.24.13.94 อังคาร, 24/6/2551 เวลา : 00:43

edit แก้ไขคำตอบ   delete ลบคำตอบ 28275

คำตอบที่ 12
       คุณนายน้องเล็กครับ มีไดอะแกรมชิ้นส่วน หรือ spare part boolet ของ เครื่อง Toyota 1KD (toyota sport cruiser D4D) และ เครื่อง VVTi 1500 cc (vios) มั้ยครับ อยากได้ไม่รู้จะหาที่ไหนดี



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

capt.piyawat จาก capt.piyawat 125.24.90.104 อังคาร, 1/7/2551 เวลา : 20:28

edit แก้ไขคำตอบ   delete ลบคำตอบ 28668

คำตอบที่ 13
       ขอบคุณครับ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก n/a 58.8.123.41 พุธ, 22/10/2551 เวลา : 14:12

edit แก้ไขคำตอบ   delete ลบคำตอบ 33270

คำตอบที่ 14
       ไม่ทราบ เครื่อง KZ ใช้วิธีนี้ได้รึเปล่าครับ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก เฉลิม 58.8.232.243 พฤหัสบดี, 8/1/2552 เวลา : 23:53

edit แก้ไขคำตอบ   delete ลบคำตอบ 36442

คำตอบที่ 15
       ขอบคุณมากครับ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก ac 125.25.117.97 อังคาร, 30/6/2552 เวลา : 11:57

edit แก้ไขคำตอบ   delete ลบคำตอบ 43486

คำตอบที่ 16
       fortuner ทำเหมือนกับ VIGO ไหมครับ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก หมู 202.44.210.34 จันทร์, 31/8/2552 เวลา : 17:13

edit แก้ไขคำตอบ   delete ลบคำตอบ 45230

คำตอบที่ 17
       แล้วรถตู้ คอมมิวเตอร์ D4D ของผมใช้วิธีเดี่ยวกับวีโก้หรือเปล่าครับ กำลังจะเปลี่ยนสายพานไทมิ่งเองพอดี ไม่รู้วิธีดับไฟไทมิ่ง ไปถามศูนย์ รวมค่าใช้จ่ายตก4000บาท ไม่ไหว ลองถามราคาอะไหล่ข้างนอกดูแล้วถูกกว่าเป็นพัน
ลองทำเองดีกว่า แต่ยังไม่รู้วิธีดับไฟไทมิ่ง



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

bowl_spin จาก bowl_spin 125.25.235.185 อังคาร, 1/9/2552 เวลา : 01:08

edit แก้ไขคำตอบ   delete ลบคำตอบ 45237

คำตอบที่ 18




 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก niwat 202.149.25.234 พุธ, 9/9/2552 เวลา : 19:50

edit แก้ไขคำตอบ   delete ลบคำตอบ 45333

คำตอบที่ 19
       วิธีลบไฟไทมิ่ง วีโก้ทำไงช่วยทีคับ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

natr จาก natr 180.183.67.186 ศุกร์, 16/10/2552 เวลา : 20:02

edit แก้ไขคำตอบ   delete ลบคำตอบ 46253

คำตอบที่ 20




ขอบคุณมากๆครับ
