คำตอบที่ 1

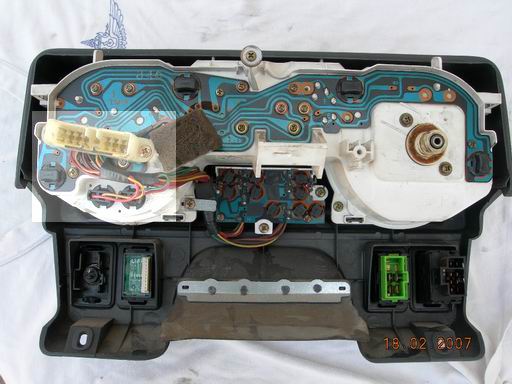

       หงายหลังเจ้าชุดเนี้ยก็จะเห็นน๊อก 8 ตัวยึดแผงควบคุมกับโครง ถอดเลยครับ

คำตอบที่ 2

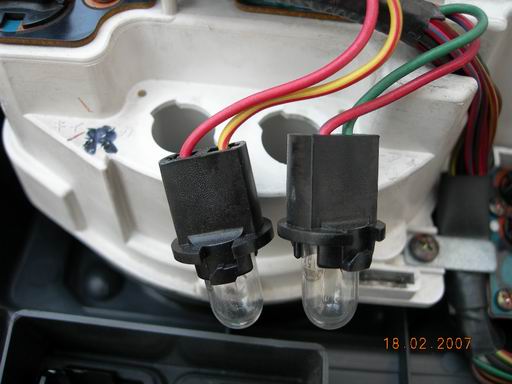

       ก่อนจะถอดชุดแผงเนี้ยออก แนะนำให้ทำ maker เขียนบอกตำแหน่งของหลอดไฟ 2 หลอดเนี้ยก่อน กันใส่กลับคืนผิดน๊ะครับ

คำตอบที่ 3

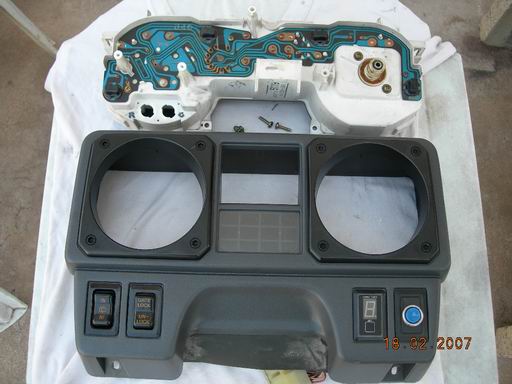

       แยกชิ้นมาก็เป็นอย่างนี้ครับ

คำตอบที่ 4

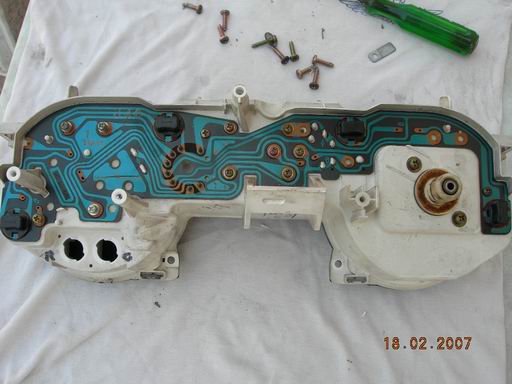

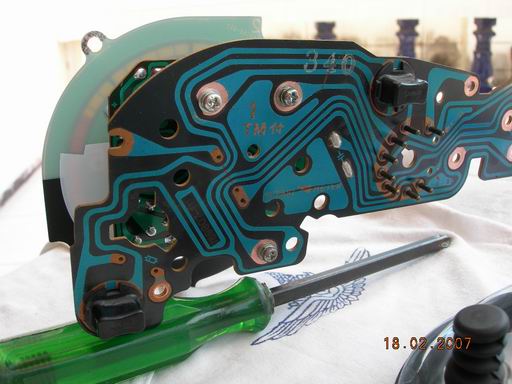

       คราวเนี้ยเราจะเห็นการออกแบบแผงวงจรสายส่งสัญญาณเชื่อมต่อกับเจ้ามิเตอร์เครื่องวัดรอบ เขาใช้น๊อกขันยึดจากวงจรต่อเข้ากับขั้วสายส่งมิเตอร์แบบง่าย เราก็แค่ถอดน๊อตออกทั้งหมด

คำตอบที่ 5
       ดูกันใกล้ ๆ หน่อย มันต่อกันแบบเนี้ยเอง

คำตอบที่ 6
       แล้วจะเห็นน๊อตตัวรับด้านใน

คำตอบที่ 7
       อุ้ยต้องรูปเนี้ยครับ

คำตอบที่ 8

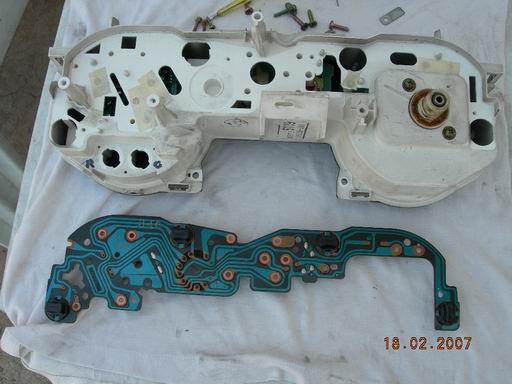

       ถอดออกหมดก็แยกมาเป็นชิ้น

คำตอบที่ 9

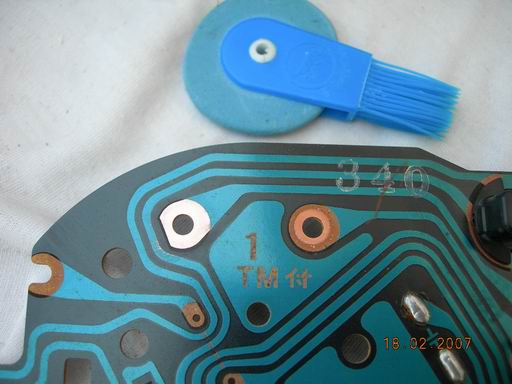

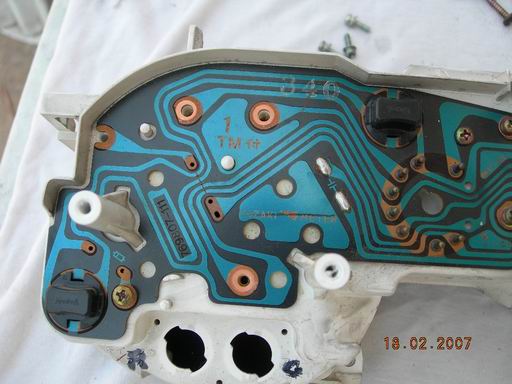

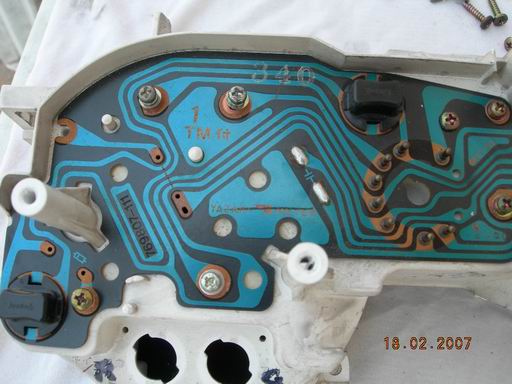

       เนื่องจากว่า 10 กว่าปีที่ใช้งาน จะเห็นรายปริ้นวงจรข้อต่อสัญญาณมันเป็นคราบสกปรก ไหนๆ ถอดแล้วก็ต้องทำความสะอาดกันหน่อย ง่ายๆ ครับใช้ยางลบหมึกขัดที่รายปริ้น

คำตอบที่ 10
       ผลลัพธ์ รับรองว่าปริ๊ง ลองเปรียบเทียบดูครับ

คำตอบที่ 11
       อย่างเนี้ยครับ

คำตอบที่ 12

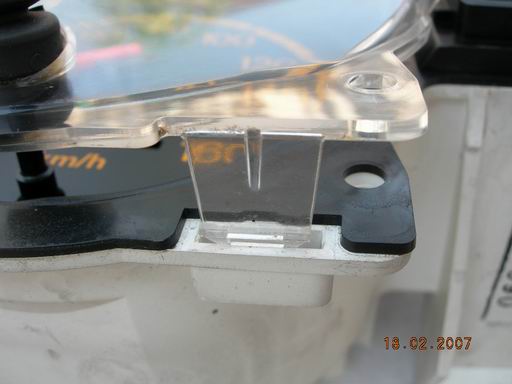

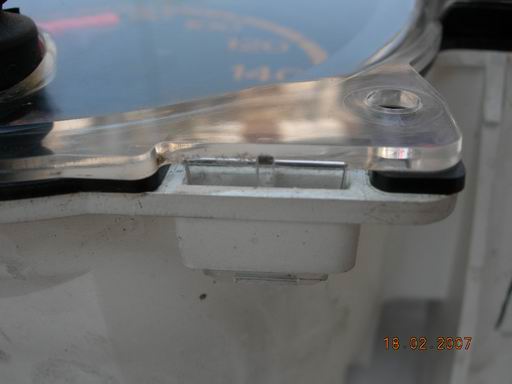

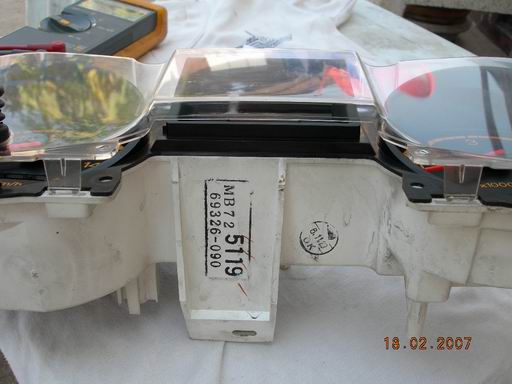

       ถึงเวลาถอดฝาครอบเพื่อเอาเจ้าตัวมิเตอร์ออกมาดูครับ ก่อนอื่นใช้มือดันเบาๆ ทีละด้าน แนะนำเอาด้านล่างออกก่อนจะง่ายมากสำหรับด้านบนที่เหลือ

คำตอบที่ 13
       เป็นอันหลุด

คำตอบที่ 14
       ทั้ 2 ข้าง

คำตอบที่ 15

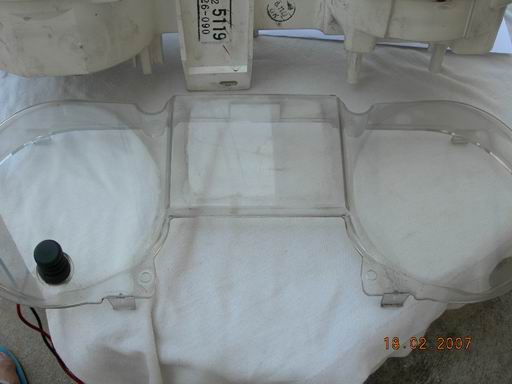

       เอากรอบฝาครอบชั้น 2 กันฝุ่นออกด้วยมือง่ายๆ เพราะวางประกบกับไว้เฉยๆ

คำตอบที่ 16

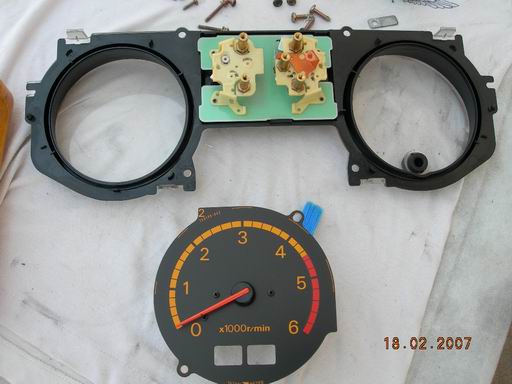

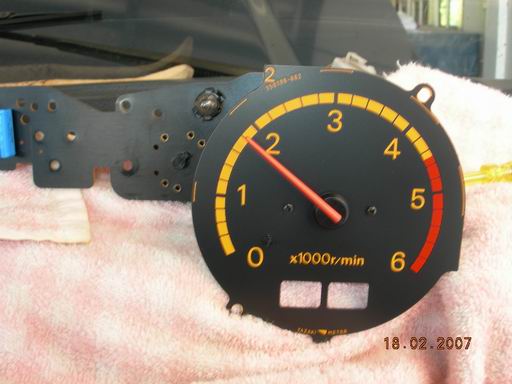

       คราวเนี้ยก็หยิบเจ้ามิเตอร์ออกมาดูกันเลยครับ

คำตอบที่ 17
       ต่อเร็วๆๆๆๆ กำลังหนุก

คำตอบที่ 18
       จับเจ้าตัวเนี้ยหงายดูก็จะเห็นวงจรควบคุมอยู่ด้านล่าง

คำตอบที่ 19

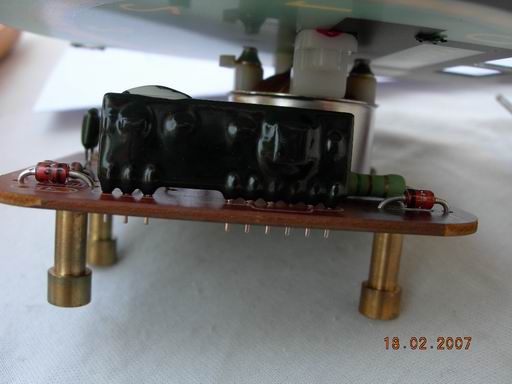

       มีการซ่อนเทคโนโลยีกันนิดหน่อย ถ้าเจ้าตัวเนี้ยเสียล่ะก็ เป็นอันจบข่าว

คำตอบที่ 20
       ขอใช้ความรู้พื้นฐานนิดหน่อย ได้ทำการวัดและไล่วงจรตัวเข็มหน้าปัด พบว่าเป็น coil พันรอบแกนเหล็ก ทั้งหมด 2 เส้น ทำหน้าที่ดันเข็มไปตามตัวเลขที่เราเห็น คิดว่า coil คงขาด ปรากฏว่าไม่เป็นอะไร

คำตอบที่ 21

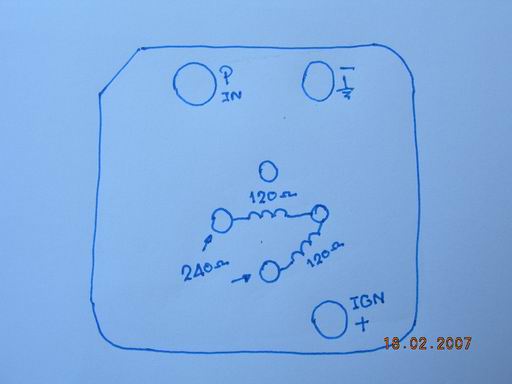

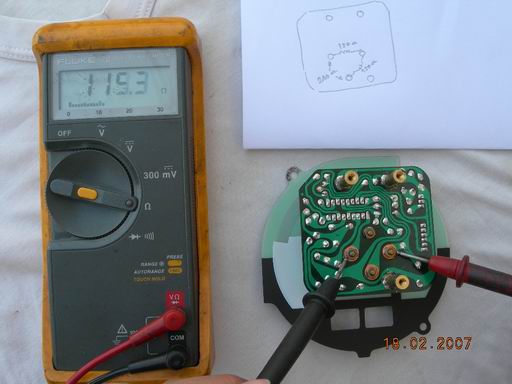

       แค่ละ coil มีค่าความต้านทาน 120 โอมห์ เราสามารถวัดได้ตามวงจรนี้ครับ

คำตอบที่ 22

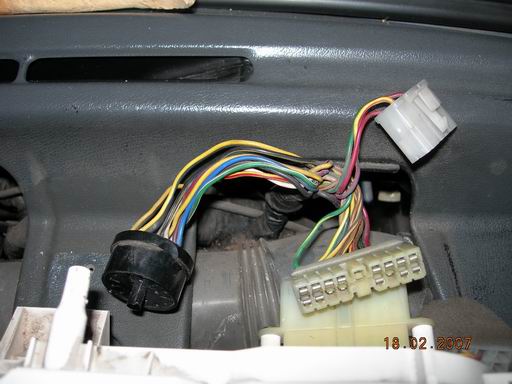

       แล้วก็งงครับ coil มิเตอร์ไม่ขาด ก็กลับไปดูที่สัญญาณขาเข้าที่หน้าเครื่องซิครับว่ามันส่งสัญญาณมาหรือไม่ หรือว่าชุด senser วัดรอบจะเสีย ไอ้เจ้าขั้วก้อนสีดำน๊ะครับ

คำตอบที่ 23

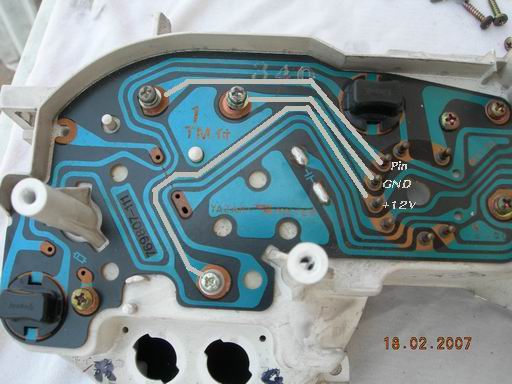

       จากการไล่วงจรที่แผงหลังมิเตอร์ พบว่าชุดวงจรเนี้ยทำงานด้วยไฟเลี้ยง 12 volt มีขาต่อกับแผงวงจรใหญ่อยู่ 3 ขาตามรูปคือ 12V , Ground เครื่อง และสัญญาณจากชุด senser วัดรอบ

คำตอบที่ 24

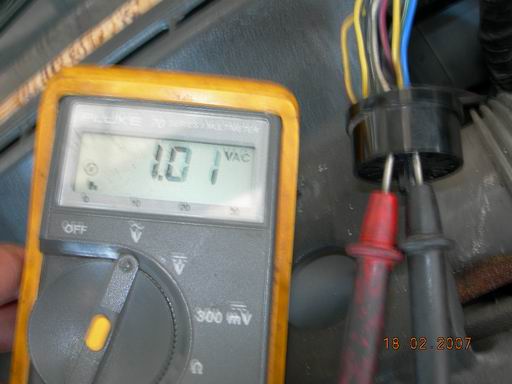

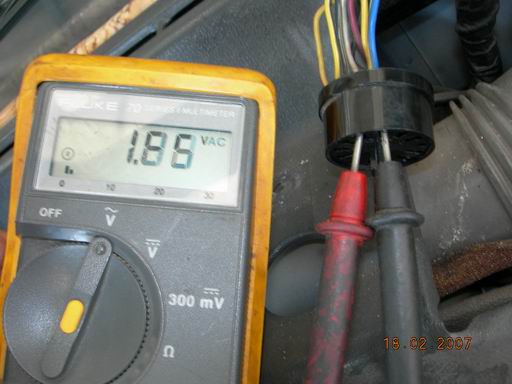

       ก็เลยมองกลับไปที่ขั้วต่อสายไฟ แล้วทำการวัดขาสัญญาณจากชุด senser วัดรอบว่าส่งสัญญาณไฟมาหรือป่าว ปรากฏว่ามีไฟกระแสสลับ 1.0VAC ตอนเดินเครื่องปกติ (เนื่องจากตั้งโหมดไฟกระแสตรงแล้วมองไม่เห็นการเปลี่ยนแปลง)

คำตอบที่ 25
       ลองเหยีบยคันเล่ง เล่งเครื่องเพื่อดูการเปลี่ยนแปลงว่ามีการเปลี่ยนระดับกระแสไฟฟ้าหรือป่าว ปรากฏว่ามีการเปลี่ยนระดับแรงดันเมื่อรอบเครื่องเพิ่มขึ้น
ก็เป็นไปตามที่คาดคิดไว้ครับ อย่างเนี้ยแสดงว่าชุด senser ไม่เลียครับ

คำตอบที่ 26

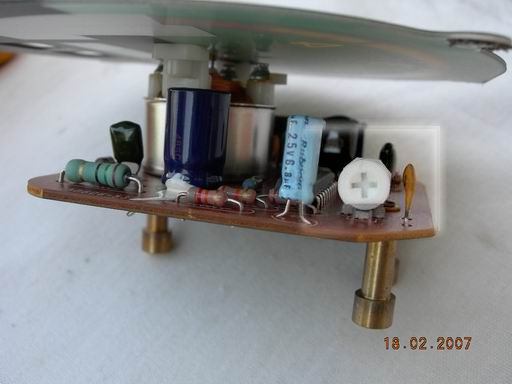

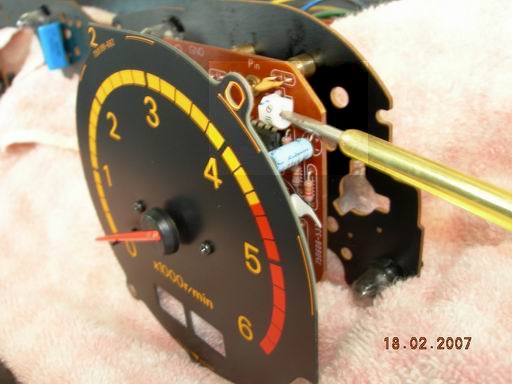

       งงล่ะครับพี่น้อง coil ไม่ขาด senser ไม่เสีย งานเนี้ยต้องวัดดวงกันล่ะ ที่ชุดวงจรอิเล็ดทรอนิกส์ด้านหลังของมิเตอร์จะมีตัวต้านทานปรับค่าอยู่ ซึ่งผมคาดเดาเอาว่า gain วงจรน่าจะเปลี่ยนไปเนื่องจากใช้งานมานาน
ขอลองทำการปรับให้ดู แล้วกัน

คำตอบที่ 27

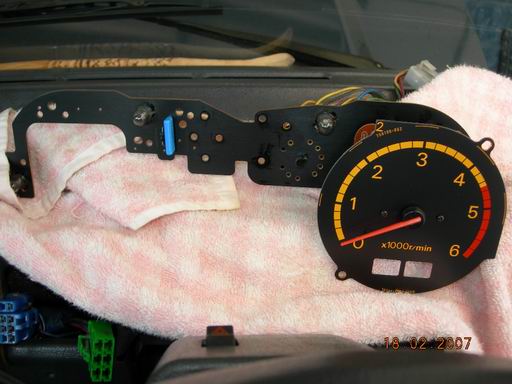

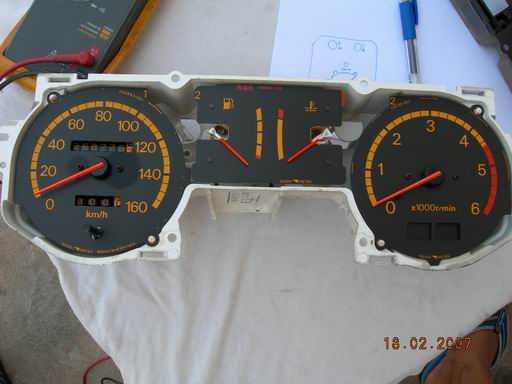

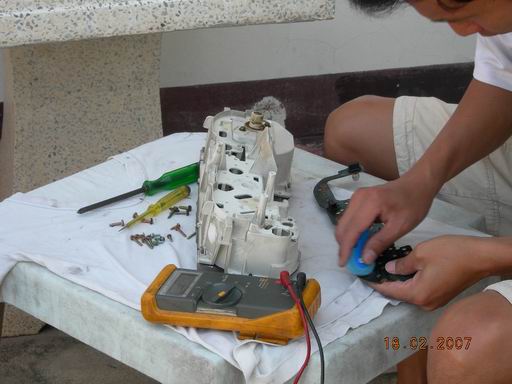

       ก่อนอื่นต้องประกอบเจ้าชุดมิเตอร์นี้กลับคืนกลับแผงวงจรสายต่อสัญญาณเพื่อจะเตรียมการปรับค่าให้เข้ากับสัญญาณของ senser วัดรอบ ต่อเฉพาะเจ้าชุดมิเตอร์วัดรอบอย่างเดียวพอครับ

คำตอบที่ 28
       นำไปประกอบต่อเข้ากับขั้วต่อสีดำนั่นได้เลยครับ

คำตอบที่ 29

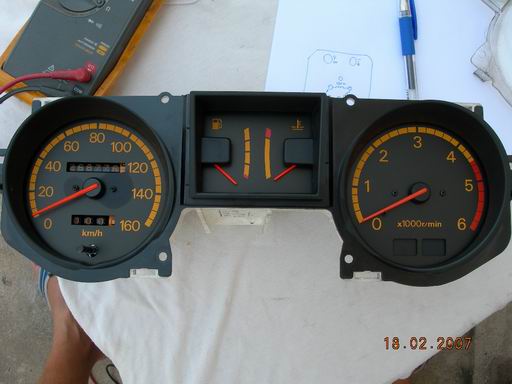

       ทดลองเดินเครื่องตามปกติก่อน ตรงเนี้ยแนะนำท่านที่รู้สภาพเครื่องของตัวเองก่อน รถของท่านเคยผ่านการปรับรอบมาแล้วมั่งป่าว โดยปกติรถผมเวลาเดินรอบเครื่องปกติอยู่กับที่รอบรถจะอยู่ที่ 800 นิดๆ (เอาเป็นพิธีการคร่าวๆ พอแล้วกัน) ที่จริงแล้วต้องวัดรอบที่สายพานก่อนทำการปรับวงจรครับ ณ.ตอนเนี้ยแต่ที่บ้านไม่มี ที่ทำงานผมมีเครื่องวัดรอบ เดี๋ยวค่อยมาปรับที่หลัง

คำตอบที่ 30

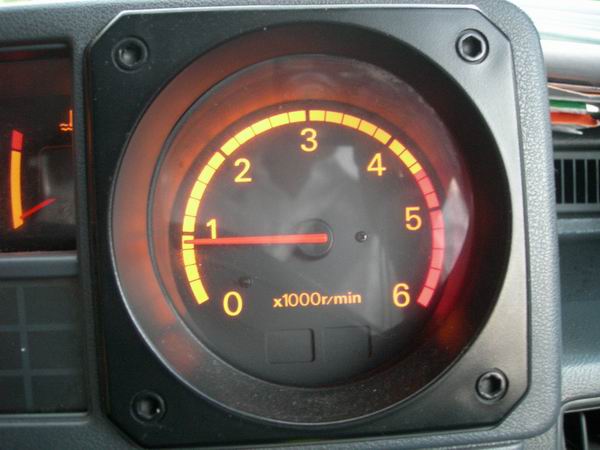

       พอปรับรอบ ณ.จุดเดินปกติที่ 800 แล้วก็ทดลองเล่งเครื่องดูการเปลี่ยนแปลง ว่ามันตกๆ หล่นๆ ขึ้นๆ ลงๆ เหมือนเดิมหรือเปล่า ปรากฏว่าปิ๊งครับ รอบที่วัดได้นิ่งกริ๊ป

คำตอบที่ 31
       เป็นอันจบขบวนควรมการตั้งมิเตอร์วัดรอบเพียงเท่านี้น๊ะครับ

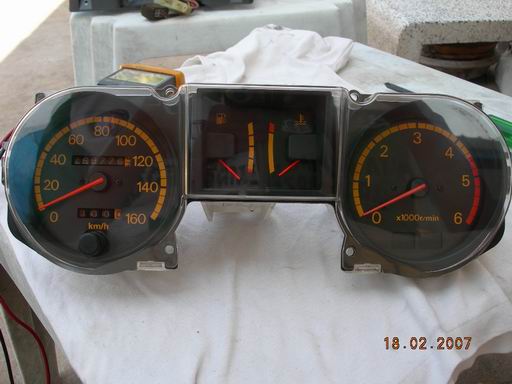

คงไม่ต้องแนะนำวิธีประกอบกลับคืนน๊ะครับ ไหนๆ ถอดหน้ากากกระจกออกมาแล้วก็ลองทำความสะอากหน่อยน๊ะครับ สายตาจะได้ไม่ฟ้าฟางเวาลามองรอบมิเตอร์

คำตอบที่ 32

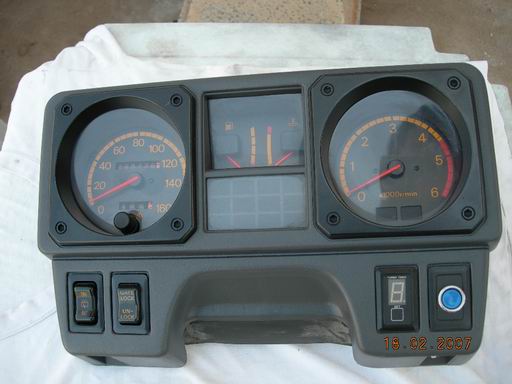

       ของผมขัดแล้วใสปิ้งเหมือนใหม่เลย

คำตอบที่ 33

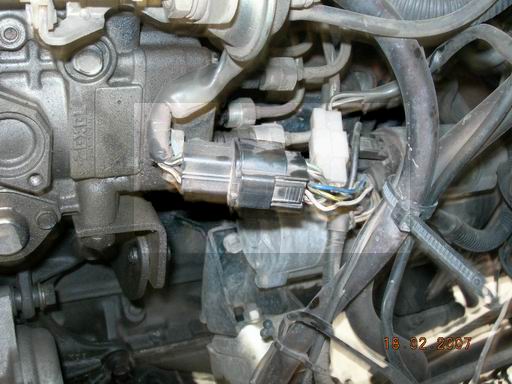

       แถมท้ายเพื่อท่านใดทำแล้วพบว่า senser วัดรอบเครื่องเสียจะได้หาถูกว่ามันอยู่ไหน ตอยแรกคิดว่าเสียเลยไล่สายไฟจากขั้วสีดำไปที่ห้องเครื่องก็พบว่า สายมันมาต่อพ่วงอยู่ตรงใต้ปั้มน้ำมันตรงนี้เอง

คำตอบที่ 34

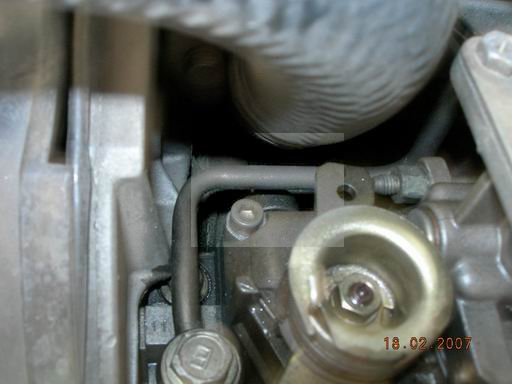

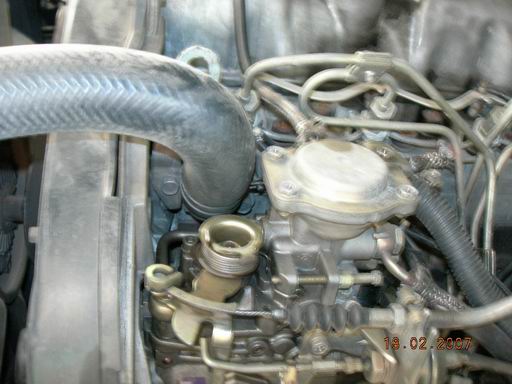

       ไล่ต่อก็ไปเจอว่า บ้านพักอาศัยของ senser อยู่ใต้สายท่อหม้อน้ำบน ด้านในหลังปั้ม

คำตอบที่ 35
       ตรงนี้ครับ จะเห็นเป็นขั้วต่อสายดำหลังตัวน๊อตในกรอบสี่เหลี่ยมครับ อันเนี้ยฝากอาจารย์ VON แนะนำต่อแล้วกันครับ

คำตอบที่ 36
       ไปก่อน๊ะครับ มีความสุขกับปาเหลี่ยมของเราทุกคนน๊ะครับ
หนีงานมานานแล้ว

คำตอบที่ 37


คำตอบที่ 38
       ขอบคุณครับ..ตาสว่างขึ้นมาเลย

คำตอบที่ 39


คำตอบที่ 40


คำตอบที่ 41

ขอบคุณครับ ......

คำตอบที่ 42
       นับถือ ในความสามารถมาก เอาไว้ลื้อให้ ผม และ เพื่อนๆๆ ด้วยนะ,

คำตอบที่ 43


คำตอบที่ 44



เจ้าก้อนที่เป็นเป็น Proximity switch ให้แรงดันออกมาเป็น pulse 1V-pp ตามปกติเสียยากมาก


วงจรที่ตัวมิเตอร์เป็นตัวขยายแรงดัน สร้าง phase delay และคูณความถี่สองเท่าไม่ให้เข็มสั่นตอนรอบต่ำ และส่งความถี่ไปที่ขดลวดที่ทำมุมกันเหมือนมอเตอร์ตัวหนึ่ง โดยอีกขด phase delay กับอีกขดหนึ่ง ให้ดึงเข็มรอบ เนื่องจากเข็มรอบถูกถ่วงไว้ด้วยสปริงทำให้เกิดการ slip เท่ากับความถี่ที่ส่งออกมา ความถี่น้อย slip น้อย eddy curent น้อยเข็มขึ้นน้อย ความถี่มาก eddy curent มากเข็มขึ้นมาก

ระบบมีอยู่เท่านี้ครับ

คำตอบที่ 45


คำตอบที่ 46
       สุดดยอดครับ

คำตอบที่ 47


คำตอบที่ 48


คำตอบที่ 49


คำตอบที่ 50
       ขอบคุณครับสำหรับความรู้ที่นำมาฝาก รูปก็ละเอียดดี

คำตอบที่ 51
       แนะนำว่าลบการคราบที่ลายปริ้น ให้ใช้ยางลบดินสอจะไม่ทำลายผิวทองแดงที่เคลือบอยู่นะครับ

ปล. เอาไว้ซ่อมเครื่องคอมพิวเตอร์เบื้องต้นด้วยตัวเองก็ได้นะครับ(ยางลบดินสอ) ใช้ทำความสะอาดการ์ดจอ และอื่นๆ รวมทั้งแรมได้ด้วยนะครับ

คำตอบที่ 52
       ขอบคุณมากๆครับ เดี๋ยวไปรื้อดูมั่งดีกว่า

คำตอบที่ 53
       ไม่มีอะไรมากครับ แค่อยากกลับมาบอกว่า
หลังจากทำการปรับตามขั้นตอนดังกล่าวข้างต้นแล้ว
มาจนทุกวันนี้ยังไม่มีปัญหาเลยครับ

คำตอบที่ 54
       เยี่ยมเลยขอรับคุณChackyD

คำตอบที่ 55
       สอบถามหน่อยครับ ตั้งไมล์ความเร็วรถได้ไหมครับ ตอนนี้รถวิ่งเร็วกว่าไมล์ เนื่องจากผมเปลียนเฟืองท้ายให้เร็วขึ้นครับ

คำตอบที่ 56
       ขอโทษทีครับ งานยุ่งเลยไม่ได้เข้ามาดู web นานเลยครับ
คำตอบคือปรับได้ ก็ใช้ไขควงปากแบนปรับที่ตัวต้านทาน ในรูปที่ 29 ลองปรับดูครับ

คำตอบที่ 57
       ดีๆๆๆๆๆมีสาระดี อิอิ

คำตอบที่ 58
       ของผมมันขึ้นบ้าง ไม่ขึ้นบ้าง บางทียันเต็มสเกล
แล้วกลับมาเหมือนเดิม เป็นๆ หาย ไม่ทราบ
ว่าท่านใดพอจะมีทางแก้ไหมครับ
