คำตอบที่ 1

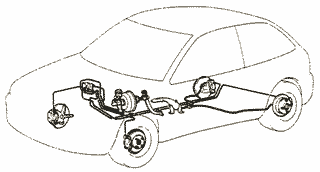

       กล่าวคือ ในขณะที่เราเหยียบเบรคลงที่แป้นเบรค แรงเหยียบนี้ จะถูกส่งไปที่แม่ปั้มน้ำมันเบรค (Master Cylinder) เพื่อทำหน้าที่อัดแรงดันน้ำมันเบรค ออกไปตามท่อน้ำมันเบรค ผ่านวาล์วแยก ส่วนน้ำมันเบรค ไปจนถึงตัวเบรค ซึ่งติดตั้งอยู่บริเวณดุมล้อ และที่ตัวเบรค ก็จะมีลูกปั้มน้ำมันเบรค เมื่อได้รับแรงดันมา ลูกปั้มน้ำมันเบรคจะดันให้ผ้าเบรค ไปเสียดทานกับชุดจานเบรคที่อยู่ใกล้ กับจานดิสก์เบรค หรือ ดรัมเบรค เมื่อเกิดความฝืดขึ้น ล้อก็เริ่มหมุนช้าลง เมื่อเพิ่มน้ำหนัก เหยียบเบรคเข้าไปอีก แรงดันน้ำมันเบรคเพิ่มมากขึ้น ก็ยิ่งมีความฝืดที่ล้อเพิ่มขึ้น รถก็จะชลอความเร็วลง จนรถหยุดในที่สุด

คำตอบที่ 2
       ดรัมเบรค (Drum Brake)
ในชุดเบรคแบบดรัม ประกอบด้วยตัวดรัม (Drum) เป็นโลหะวงกลมยึดติดกับดุมล้อ หมุนไปพร้อมล้อ และชุดฝักเบรค ซึ่งประกอบด้วยผ้าเบรค กลไกปรับตั้งเบรค สปริงดึงกลับ และลูกสูบปั้มเบรค ซึ่งสายน้ำมันเบรค ก็จะมาเชื่อมต่อกับตัวลูกสูบนี่แหละ ในการดันผ้าเบรคให้ไปเสียดทานกับดรัม เพื่อให้เกิดความฝืด

คำตอบที่ 3
       ชนิดของเบรค
- ดรัมเบรค (Drum Brake)
- ดิสก์เบรค (Disc Brake)

คำตอบที่ 4


คำตอบที่ 5
       ดิสก์เบรค (Disc Brake)
ชุดดิสก์เบรค ประกอบด้วย แผ่นจานดิสก์ ติดตั้งลงบนแกนเพลาล้อ เมื่อรถเคลื่อนที่ แผ่นจานดิสก์ จะหมุนไปพร้อมล้อ จากนั้นจะมีอุปกรณ์ที่เราเรียกว่า คาลิปเปอร์ (Caliper) ที่เรียกกันทั่วไปว่า "ก้ามปูเบรค" สำหรับตัวคาลิปเปอร์ จะติดตั้งโดย ครอบลงไปบนจานดิสก์ (ไม่หมุนไปพร้อมล้อ) ภายในคาลิปเปอร์ มีการติดตั้งผ้าเบรคประกอบอยู่ทางด้านซ้าย และขวาของจานดิสก์ และจะมีลูกปั้มน้ำมันเบรคติดตั้งอยู่ด้วย ซึ่งท่อน้ำมันเบรค ก็จะติดตั้งเชื่อมต่อกับลูกปั้มเบรคนี้ เมื่อใดที่มีการเหยียบเบรค ลูกปั้มเบรค ก็จะดันให้ผ้าเบรค เลื่อนเข้าไปเสียดทาน กับเแผ่นจานดิสก์ เพื่อให้เกิดความฝืด

คำตอบที่ 6


คำตอบที่ 7


คำตอบที่ 8


คำตอบที่ 9
       ดรัมเบรค เป็นอุปกรณ์เบรคมาตรฐาน สำหรับรถยนต์ รุ่นเก่าหน่อย ต่อมาเมื่อมีการใช้ดิสก์เบรคกันมากขึ้น ก็จะเห็น ระบบดิสก์เบรคสำหรับล้อคู่หน้า และดรัมเบรคสำหรับล้อคู่หลัง และในปัจจุบัน ก็สามารถเห็นรถยนต์ที่ ติดตั้งดิสก์เบรคมาทั้ง 4 ล้อ แต่อย่างไรก็ตาม การจะใช้ระบบเบรคแบบดิสก์ หรือดรัมนั้น ขึ้นอยู่กับการ ออกแบบ ระบบของบริษัทผู้ผลิตรถยนต์แต่ละรุ่นอยู่แล้ว เพื่อประสิทธิภาพการทำงานที่ดี

ระบบช่วยผ่อนแรงการเหยีบเบรค
อุปกรณ์ช่วยผ่อนแรงในการเหยียบเบรคคือ หม้อลมเบรค (Brake Booster) ซึ่งทำงานด้วยสูญญากาศ (Vacuum) ภายในหม้อลมเบรค จะมีแผ่นไดอะเฟรมอยู่ และที่ตัวหม้อลมเบรคนี้เอง จะมีท่อต่อออกไป เชื่อมต่อกับท่อไอดี เมื่อเครื่องยนต์ทำงาน ก็จะดูดเอาอากาศที่ท่อไอดีเข้าไปเผาไหม้ ด้วยเหตุนี้ จึงทำให้ หม้อลมเบรค ถูกดูดอากาศไปใช้งานด้วย ความดันอากาศในหม้อลมเบรค จึงต่ำลงเข้าใกล้ระดับสูญญากาศ

คำตอบที่ 10
       เมื่อผู้ขับรถต้องการชลอความเร็ว หรือหยุดรถ ก็จะเหยียบลงบนแป้นเบรค แกนเหล็กที่ติดตั้งอยู่บนแกนแป้นเบรค ก็จะเคลื่อนที่ไปดันให้วาล์วอากาศ ของหม้อลมเบรคเปิดออก ทำให้ อากาศภายนอก ไหลเข้าสู่หม้อลมเบรค อย่างเร็ว ก็จะไปดันเอาแผ่นไดอะเฟรมที่ยึดติดกับแกนกดแม่ปั้มเบรค ให้เคลื่อนที่ไปดันลูกสูบในแม่ปัมพ์เบรค พร้อมๆ กับแรงเหยียบเบรคของผู้ขับรถด้วย ด้วยเหตุนี้จึงทำให้ผู้ขับรู้สึกว่า เยียบเบรคด้วยความนุ่มนวล ซึ่งเมื่อผู้ขับ คืนเท้าออกจากแป้นเบรคอีกครั้ง แป้นเบรค ก็จะกลับสู่ตำแหน่งเดิม พร้อมด้วยวาล์วอากาศ ของหม้อลมเบรคก็ปิดลง อากาศที่หม้อลมเบรค ก็ยังคงถูกดูดออกไปใช้งาน อย่างสม่ำเสมอ จนกว่าเครื่องยนต์จะดับ

คำตอบที่ 11


คำตอบที่ 12
       ในกรณีที่เครื่องยนต์ดับ ภายในหม้อลมเบรค ก็ยังคงมีสภาพเป็สูญญากาศอยู่ ดังนั้น หลังจากที่เครื่องยนต์ไม่ทำงาน เรายังคงเหยียบเบรคได้อย่างนุ่มนวล อีกเพียงแค่ 2-3 ครั้ง เพราะอากาศด้านนอกหม้อลมเบรค ก็จะเข้าไปอยู่ในหม้อลมเบรค ในขณะที่ไม่มีการดูดเอาอากาศภายในหม้อลมเบรคไปใช้งาน (เพราะเครื่องยนต์ ไม่ทำงาน ไม่มีการดูดไอดีไปใช้งาน) เมื่ออากาศเข้าไปบรรจุดอยู่ในหม้อลมเบรค จนเต็ม ก็ไม่มีแรง จากหม้อลมเบรค มาช่วยดันลูกสูบในแม่ปั้มเบรค ทำให้ผู้ขับจะต้องออกแรงเหยียบแบรคมากขึ้นไปด้วย

ระบบเบรค 1 วงจร และ 2 วงจร
ระบบเบรคแบบ 1 วงจร จะทำการจ่ายน้ำมันเบรค จากแม่ปั้มเบรค กระจายไปให้กับเบรค ทั้ง 4 ล้อ ซึ่งมีข้อเสียคือ เมื่อน้ำมันเบรค เกิดรั่วไหล ณ จุดใดจุดหนึ่ง ของระบบเบรค เมื่อเหยียบเบรค แรงดันน้ำมันเบรค ก็ไม่สามารถ ไปดันลูกสูบเบรคให้ขยายตัวได้เต็มประสิทธิภาพ เพราะน้ำมันเบรคไหลออกไปที่จุดรั่ว ทำให้ผู้ขับไม่สามารถควบคุม การหยุดรถได้ อย่างมีประสิทธิภาพ และอาจเกิดอันตรายได้ในที่สุด

รถยนต์ส่วนใหญ่ในปัจจุบัน จะใช้ระบบเบรค 2 วงจร กล่าวคือ ตัวแม่ปั้มเบรค จำทำการปั้มน้ำมันเบรคออกไป 2 ท่อ เพื่อไปเบรคล้อ 2 คู่ เพราะเมื่อเกิดเหตุรั่วใหลของน้ำมันเบรค ตามท่อส่งน้ำมันเบรค หรือบริเวณจุดรั่วที่ใดที่หนึ่ง ระบบเบรคของล้อคู่นั้นก็ไม่สามารถทำงานได้ แต่ล้อที่เหลืออีกคู่หนึ่งก็ยังคงใช้งานได้ (ซึ่งอาจจะทำได้ไม่ดีนัก สำหรับ การหยุดรถทั้งคัน) แต่อย่างน้อยที่สุด ผู้ขับขี่ก็ยังรู้ว่า มีบางอย่างผิดปกติ เกิดขึ้นกับระบบเบรค และยังพอ มีเวลาที่จะควบคุมรถไปซ่อมแซมได้

คำตอบที่ 13
       หมายเหตุ :
รถขับเคลื่อนล้อหน้า ใช้ระบบเบรค 2 วงจรแบบไขว้ เนื่องจากน้ำหนักเครื่องยนต์ เกียร์ เฟืองท้าย เพลาขับ ทำให้ช่วงหน้ารถมีน้ำหนักมาก เมื่อเหยียบเบรค จุดศูนย์ถ่วง จะไปรวมอยู่ที่ล้อหน้ามาก ในกรณีที่ระบบเบรคของวงจรใดวงจรหนึ่งชำรุด ประสิทธิภาพของการเบรค จะลดลงครึ่งหนึ่งจากปกติ แต่การหยุดรถ จะยังคงมีเสียรภาพอยู่

คำตอบที่ 14


คำตอบที่ 15


คำตอบที่ 16


คำตอบที่ 17


คำตอบที่ 18
       ขอบคุณครับ ที่นี่ไม่ห่างหายคนดีๆเลย

คำตอบที่ 19
       สุดยอดเลยครับพี่ทั้งภาพและการบรรยาย..เยี่ยมจริง

คำตอบที่ 20


คำตอบที่ 21
       ขอบคุณครับ

คำตอบที่ 22
       Thank U
