DIY สวิทช์ A/C วีโก้ 2.7G AT ปี 2009 ในวันว่าง ๆ
tonpai753
จาก ต้นไผ่
IP:61.7.168.168

เสาร์ที่ , 26/4/2557
เวลา : 23:05
อ่านแล้ว = ครั้ง
 เก็บเข้ากระทู้ส่วนตัว
แจ้งตรวจสอบกระทู้ แจ้งลบ
ส่งหาเพื่อน ส่งหาเพื่อน
        เจ้าโก้ตัวนี้ไม่มีปลั๊กมารอให้

และ[b]สำหรับ รถท่านใดที่ ไม่มีปลั๊กมารอไว้ให้  ผมขอบอกไว้ตรงนี้เลยนะครับ  ว่าไม่ต่องไปยุ่งเกี่ยวกับ ปลั๊กตรง A/C Amp ที่อยู่ตรงใต้คอนโซล บริเวณ ข้างเท้าซ้ายคนขับเลยนะครับ เพราะไม่ได้ทำอะไรกับตรงนั้ยเลย[/b]

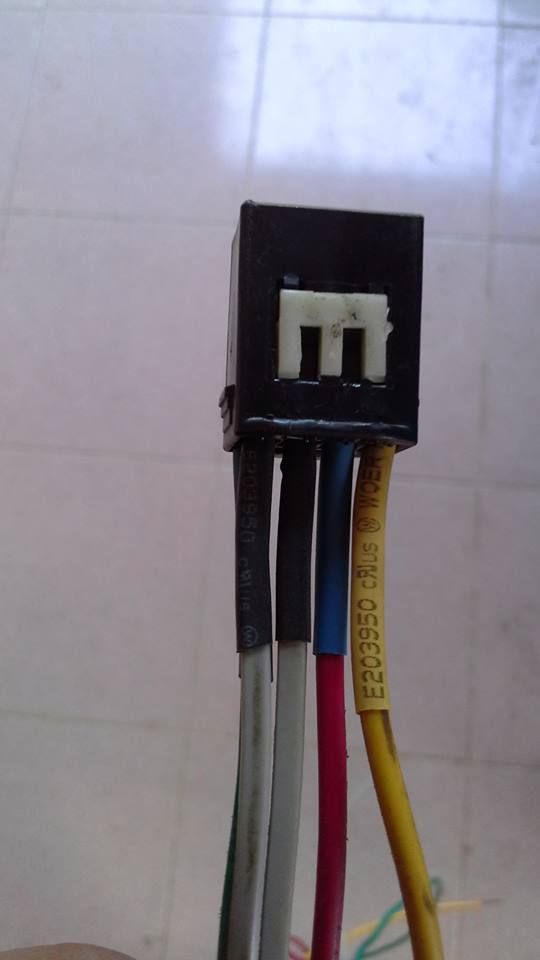

เริ่มกระบวนการ DIY โดย จัดการเข้าหัวสาย ให้เรียบร้อย











 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

แจ้งเพื่อเก็บขึ้นกระทู้พิเศษ คลิ๊กที่นี่แจ้งเพื่อนำขึ้นกระทู้พิเศษ

คำตอบแบ่งหน้าละ 30 คำตอบ ขณะนี้คุณอยู่ที่หน้า 1 จาก >>> 1

คำตอบที่ 1

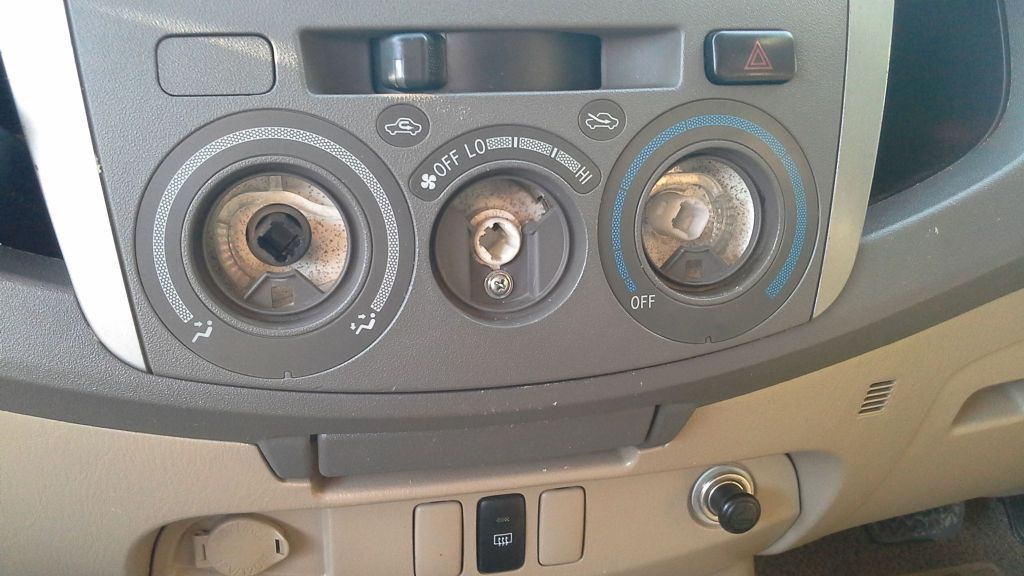

       หลังจากนั้นก็จัดการถอดหน้ากากช่องแอร์  โดยการ ดึงลูกบิดออก 3 ตัว แล้วก็ไขน๊อต ตรงกลาง 1 ตัว
ต่อจากนั้นก็ทำการไล่ ๆ ดึง ตามกรอบเข้าหาตัว  หน้ากาก ช่องแอร์ก็จะหลุดออกมา





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

tonpai753 จาก ต้นไผ่ เสาร์, 26/4/2557 เวลา : 23:06  IP :
edit แก้ไขคำตอบ   delete ลบคำตอบ 37749

คำตอบที่ 2
       ถอดปลั๊กสวิทช์ไฟฉุกเฉิน





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

tonpai753 จาก ต้นไผ่ เสาร์, 26/4/2557 เวลา : 23:07  IP :
edit แก้ไขคำตอบ   delete ลบคำตอบ 37750

คำตอบที่ 3

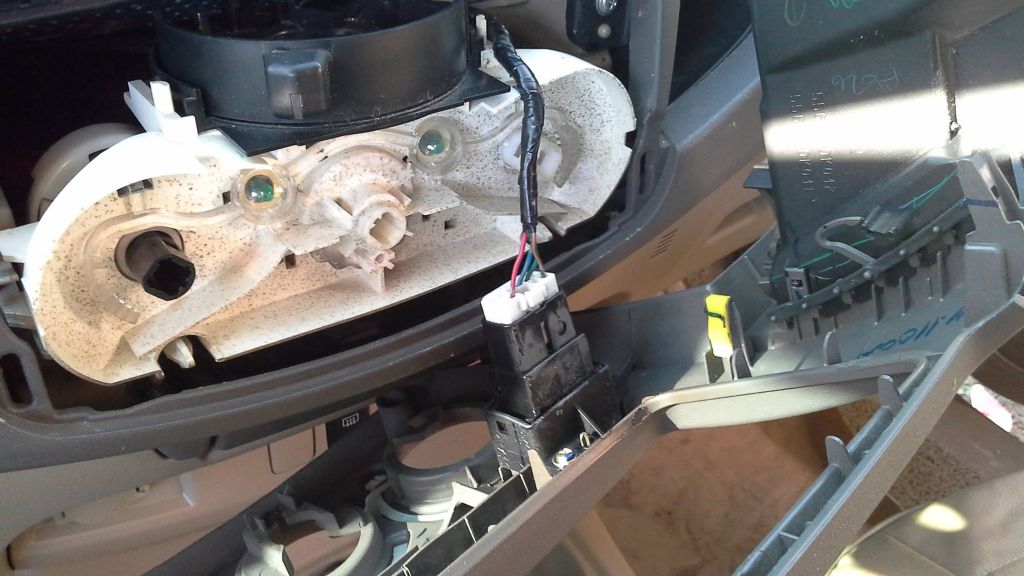

       ถอดแผงปุ่มปรับแอร์ โดยการกดเขี้ยวล็อคทั้ง 2 ข้าง





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

tonpai753 จาก ต้นไผ่ เสาร์, 26/4/2557 เวลา : 23:08  IP :
edit แก้ไขคำตอบ   delete ลบคำตอบ 37751

คำตอบที่ 4

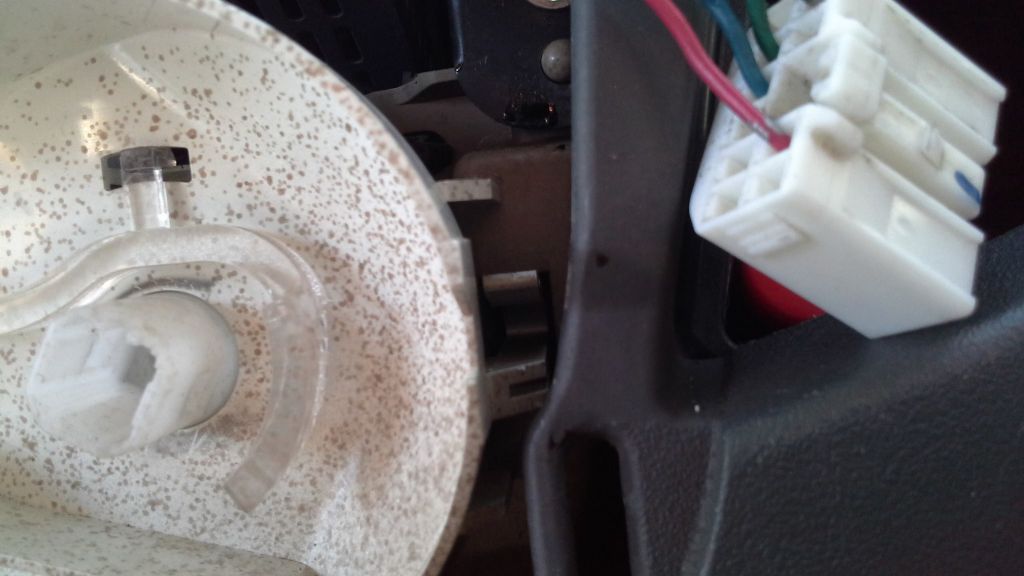

       ด้านขวา





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

tonpai753 จาก ต้นไผ่ เสาร์, 26/4/2557 เวลา : 23:09  IP :
edit แก้ไขคำตอบ   delete ลบคำตอบ 37752

คำตอบที่ 5
       หลังจากนั้นก็เริ่มต่อสาย ไฟขั้ว + และสายกราวน์ และไฟหรี่  กันก่อนเลย

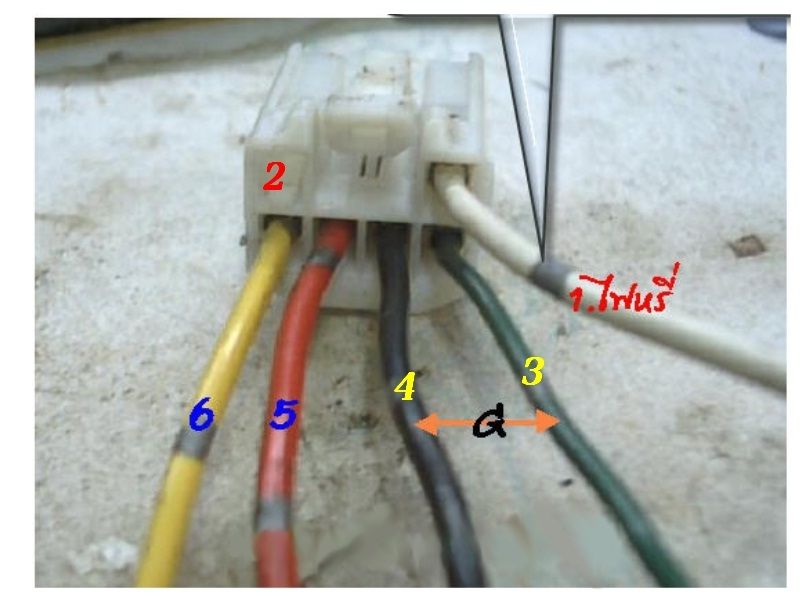

โดยตำแหน่งของสายไฟที่สวิทช์ A/C แต่ละเส้นมีดังนี้

1.  ไฟหรี่
2.  ว่าง
3.  Gnd ไฟหรี่
4.  Gnd วงจร
5. ต่อไปที่ ปลายสายสีน้ำเงิน/ส้ม
6. ต่อไปที่ ปลายขั๊วสายสีน้ำเงิน/ส้ม ที่ไปหลังแผงฟิวส์





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

tonpai753 จาก ต้นไผ่ เสาร์, 26/4/2557 เวลา : 23:10  IP :
edit แก้ไขคำตอบ   delete ลบคำตอบ 37753

คำตอบที่ 6

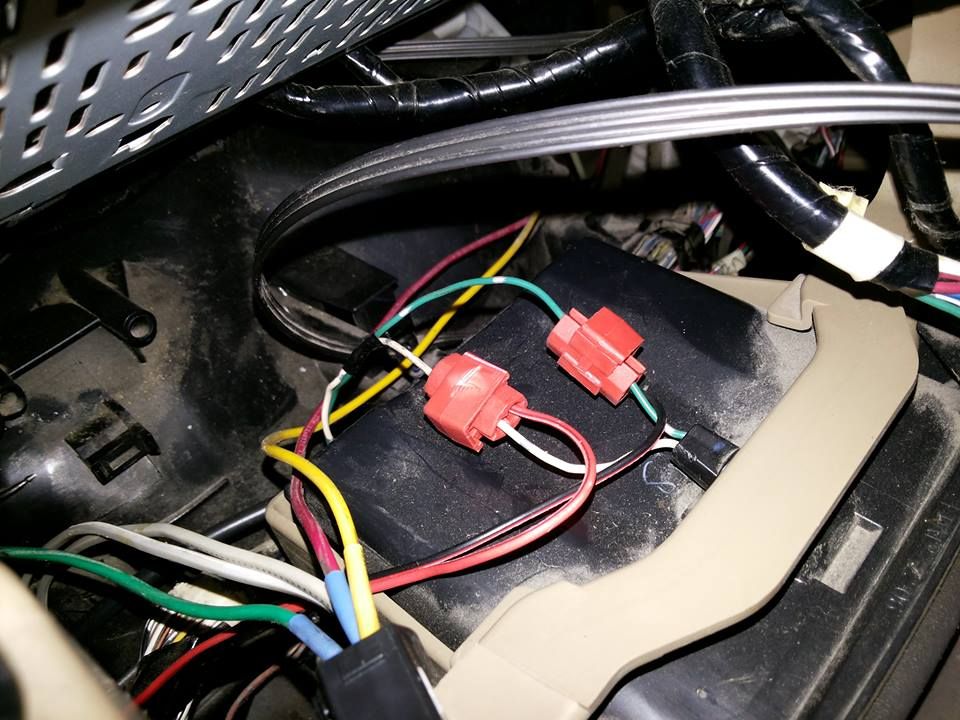

       โดยสายกราวน์จากสวิทช์ A/C จะเห็นว่ามี 2 เส้น  ผมก็จับมัดรวมกัน ซะ  โดยจุดที่ผมเกาะสายกราวน์ ผมเลือกเกาะเอาตรง ไฟส่องที่เขี่ยบุหรี่นั่นแหละ ใกล้ดี  โดย สายกราน์ ก็คือเส้น สีขาว

และสายไฟหรี่ก็เช่นกัน  ผมก็เกาะเอาตรงที่เขี่ยบุหรี่นั่นแหละ  สายไฟบวก ของไฟหรี่ก็คือสายสีเขียว



 แก้ไขเมื่อ : 30/4/2557 20:21:46





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

tonpai753 จาก ต้นไผ่ เสาร์, 26/4/2557 เวลา : 23:11  IP :
edit แก้ไขคำตอบ   delete ลบคำตอบ 37754

คำตอบที่ 7
       ทีนี้ก็จะเหลือ สาย 5 และ 6  ถึงขั้นตอนนี้ก็ไปที่ แผงฟิวส์ ใต้คอพวงมาลัย ได้เลยครับ

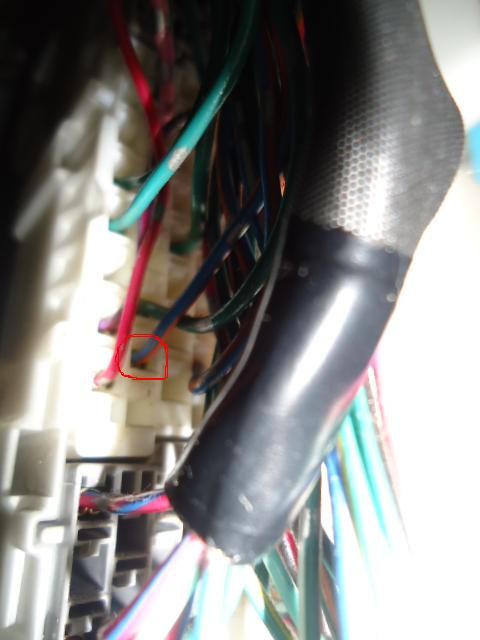

ที่หลังแผงฟิวส์ ตัดสายสีน้ำเงิน/ส้ม ออกมา จะได้ 2 ทาง ทางหางสาย ต่อเข้าขั๊วที่ 5 ทางหางแผงฟิวส์ ต่อเข้าขั๊วที่ 6

ถ้าเอาแบบถอดปลั๊กง่ายคือถอดแผงฟิวส์ออก มีน็อตยึดอยู่ 2-3 ตัว แล้วพลิกด้านหลังเพื่อแกะปลั๊กอันที่ 2 สีขาว หรือมุดเข้าไปข้างใต้ ก็ได้ไม่ต้องถอดแผงฟิวส์ ลำบากหน่อยแต่ไม่ต้องรื้อ ดูปลั๊กริมสุดข้างล่างสุดสีเทาคือตัวที่ 1 ถัดไปปลั๊กสีขาวตัวที่ 2 ถอดปลั๊กนี้ออก

แต่ผมใช้วิธี มองลอดผ่าน ช่องตรงใต้คอพวงมาลัยเอา แล้วก็ตัดสายสีน้ำเงิน/ส้ม  แล้วจึงต่อตามด้านบน

เป็นอันเสร็จสิ้นกระบวนการต่อสายเป็นที่เรียบร้อย

 แก้ไขเมื่อ : 26/4/2557 23:13:07





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

tonpai753 จาก ต้นไผ่ เสาร์, 26/4/2557 เวลา : 23:12  IP :
edit แก้ไขคำตอบ   delete ลบคำตอบ 37755

คำตอบที่ 8
       หลังจากนั้นก็ทำการติดตั้ง ตัวสวิทช์ A/C  แล้วก็ทำการเก็บรายละเอียด  และประกอบชิ้นส่วนต่าง ๆ เข้าที่ให้เรียบร้อย

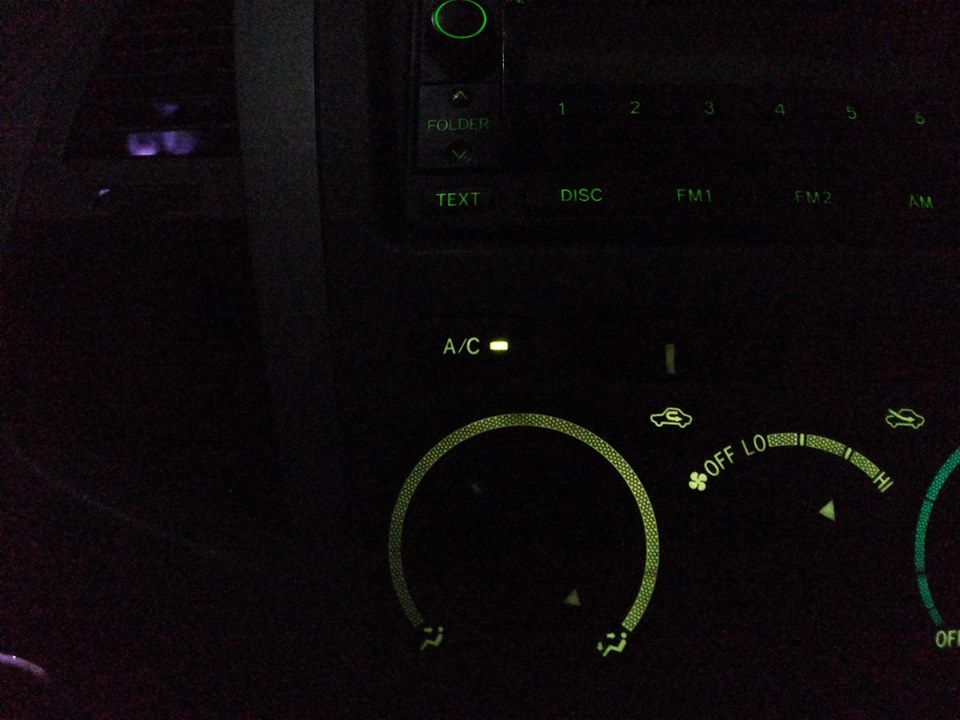

และทดลองใช้งานครับ เวลากดสวิทซ์เปิดไฟจะติดคอมแอร์จะทำงาน กดปิดไฟดับพัดลมจะทำงานปกติไม่ดับตามคอมแอร์ครับ ยกเว้นOffที่ลูกบิดจะปิดทั้งหมด เวลาเปิดไฟหรี่ ตัวอักษรจะเรืองแสง เป็นอันใช้งานได้





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

tonpai753 จาก ต้นไผ่ เสาร์, 26/4/2557 เวลา : 23:14  IP :
edit แก้ไขคำตอบ   delete ลบคำตอบ 37756

คำตอบที่ 9
       ส่วนหากรถของท่าน ตรงตำแหน่งสวิทช์ A/C มี ปลั๊กมารอเรียบร้อยแล้ว  ก็จัดการวิธีตามรายละเอียด ในไฟล์ด้านล่างได้เลย

https://drive.google.com/file/d/12p2jVrc0hmhqJn42uZfZ0UOHdkLv5EWO/view?usp=sharing

 แก้ไขเมื่อ : 3/2/2562 22:08:34

 แก้ไขเมื่อ : 3/2/2562 22:18:42



ขอรายละเอียดเกี่ยวกับสวิทช์ A/C ซื้อได้จากที่ไหน มีอะไรให้มาบ้างครับ
จาก : ton9958(ton9958) 27/4/2557 13:58:42 [182.52.111.222]
ตัวสวิทช์ A/C และตัวหัวพินเสียบ สั่งกับคุณ T ครับ โทร 084 0777 244
จาก : tonpai753(tonpai753) 27/4/2557 22:01:21 [61.7.168.168]
หลังจากนั้นเราต้องมา เข้าสายกับพินเอง ใช้คีมปากจิ้งจก บีบเอาก็ได้ครับ อุปกรณ์หลัก ๆ มีแค่นี้
จาก : tonpai753(tonpai753) 27/4/2557 22:02:15 [61.7.168.168]
ขอบคุณครับ
จาก : ton9958(ton9958) 28/4/2557 10:29:13 [182.52.111.222]
 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

tonpai753 จาก ต้นไผ่ 61.7.168.168 เสาร์, 26/4/2557 เวลา : 23:14  IP : 61.7.168.168
edit แก้ไขคำตอบ   delete ลบคำตอบ 37757

คำตอบที่ 10
       ขอบคุณครับเยี่ยมไปเลย



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

Auto. จาก Auto 110.168.115.9 อาทิตย์, 27/4/2557 เวลา : 00:53  IP : 110.168.115.9
edit แก้ไขคำตอบ   delete ลบคำตอบ 37758

คำตอบที่ 11
       สวดยอดดดด



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

@t_vvti จาก ตัวเล็ก_2.7vvti 119.42.122.35 อาทิตย์, 27/4/2557 เวลา : 16:43  IP : 119.42.122.35
edit แก้ไขคำตอบ   delete ลบคำตอบ 37759

คำตอบที่ 12
       รายละเอียดครบเลยครับ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

noom4w จาก นายกัน 203.154.225.41 จันทร์, 28/4/2557 เวลา : 13:37  IP : 203.154.225.41
edit แก้ไขคำตอบ   delete ลบคำตอบ 37798
