ขอความช่วยเหลือครับ...ต่อสายไฟจากไดชาร์จ แบบต่อตรงเข้าแบตเตอรี่
Navi_Dog
จาก Navi_Dog
115.87.212.9
พฤหัสบดีที่ , 14/1/2559
เวลา : 17:23

อ่านแล้ว = 783 ครั้ง
 เก็บเข้ากระทู้ส่วนตัว
แจ้งตรวจสอบกระทู้
 แจ้งลบ
ส่งหาเพื่อน ส่งหาเพื่อน

       คือว่าผมซื้อเครื่องยนต์ดีเซลเล็ก 3 สูบ 17 แรงม้า Kubota D662 มาครับ เพื่อเอามาดัดแปลงเป็นเครื่องเรือหางยาว

ปัญหาคือว่าไดชาร์จที่ติดมากับเครื่องเป็นไดชาร์จที่มีสายไฟ 2 ขั่ว และจ่ายไฟออกเป็น AC และต้องใช้ตัว คัทเอ้าท์ที่เราเรียกัน (Regulator) จากข้างนอก และตัวแปลงกระแสเป็น DC -- ผมได้ตัวไดชาร์จมาอย่างเดียว การที่จะไปหา Regulator มาต่อนั้นค่อนข้างจะยุ่งยาก ก็เลยตัดสินใจที่จะหาไดชาร์จที่มี Regulator อยู่ในตัวมาเปลี่ยนแทน

จากการค้นดู ตัวใกล้เคียงสุดคือ ไดชาร์จของ Suzuki ครับ ดังรูป






 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

แจ้งเพื่อเก็บขึ้นกระทู้พิเศษ คลิ๊กที่นี่แจ้งเพื่อนำขึ้นกระทู้พิเศษ

คำตอบแบ่งหน้าละ 30 คำตอบ ขณะนี้คุณอยู่ที่หน้า 1 จาก >>> 1

คำตอบที่ 1
       คำถามคือ

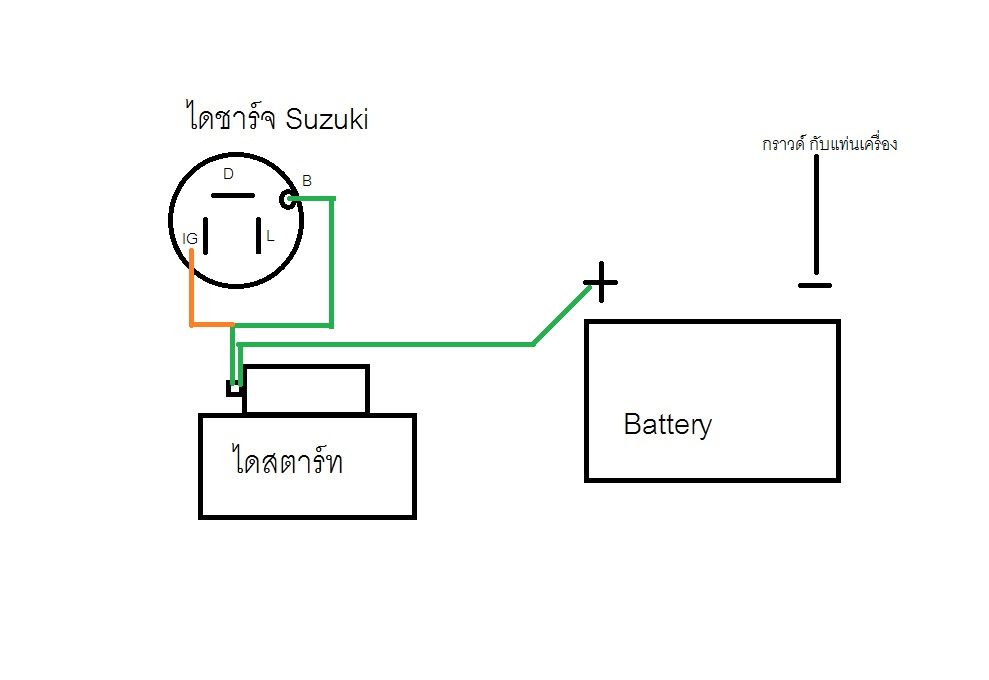

1) ผมต่อสาย B ตรงไปหาสายเส้นใหญ่หลัง Solenoid เลยได้มั้ยครับ เพราะไหนๆ มันก็ตรงไปที่แบตเตอรรี่ขั้ว + เหมือนกัน ดังสายสีเขียวในรูป
2) เรือไม่ต้องการไฟส่องหน้าปัทม์ และการสตาร์ทเครื่องผมใช้สายอีกเส้นต่อเข้าขั้วใกล้ๆ ขั้ว + สายไฟใหญ่ของ Solenoid -- เอามาแตะกันเครื่องก็สตาร์ทติดแล้ว
***ผมไม่ต้องการสวิตช์ปิดเปิด ,,, ผมสามารถต่อสาย IG ตรงเข้าหาสาย B เลยได้มั้ยครับ ดังเส้นสีส้ม
3) ขั้ว D ย่อมาจาก Dummy มีไว้ทำไมครับ

ขอคำปรึกษาด้วยครับ ขอบคุณครับ

 แก้ไขเมื่อ : 14/1/2559 17:37:14





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

Navi_Dog จาก Navi_Dog พฤหัสบดี, 14/1/2559 เวลา : 17:36

edit แก้ไขคำตอบ   delete ลบคำตอบ 53142

คำตอบที่ 2

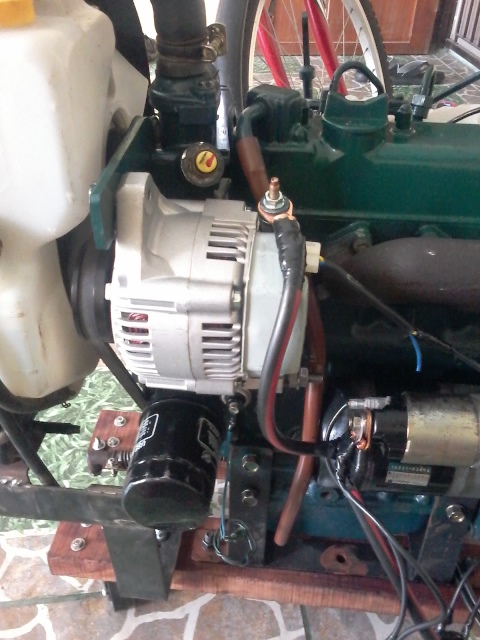

       ซื้อมาติดตั้งเรียบร้อยแล้วครับ เป็นไดชาร์จของรถ Suzuki Caribbean 45amp - ติดตั้งสายเมนเข้าหลัง Solenoid ,, แต่ว่าต้องติดตั้งสวิตช์จากสาย IG ด้วย,, ผมมารู้เอาทีหลังว่า การทำงานของไดชาร์จนั้น มันต้องการไฟบวกไปช่วยสร้างสนามแม่เหล็ก ไม่งั้นก็ปั่นไฟไม่ได้

 แก้ไขเมื่อ : 10/3/2559 20:02:44





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

Navi_Dog จาก Navi_Dog พฤหัสบดี, 3/3/2559 เวลา : 18:00

edit แก้ไขคำตอบ   delete ลบคำตอบ 53195

คำตอบที่ 3

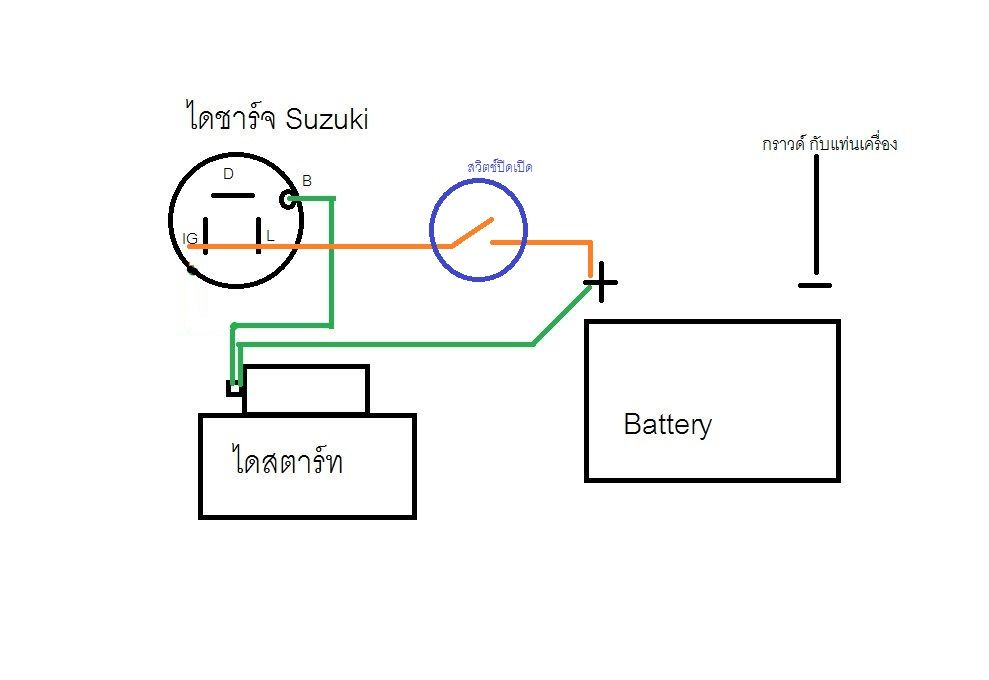

       รูป Wiring Diagram ครับ เผื่อใครจะต่อระบบไฟเครื่องเรือหางยาวแบบผมบ้าง - ไม่มีอะไรมากครับ สิ่งที่เพิ่มขึ้นมาคือต่อสวิตช์ ปิดเปิดไปยัง IG - พอเราเปิดสวิตช์ไฟจากขั่วบวกจะไปเลี้ยงไดชาร์จ สร้างสนามแม่เหล็ก เพื่อให้แกนปั่นกระแสได้ วัด volt ที่ได้ประมาณ 13.6 ถึง 14 โวลท์ แล้วแต่รอบเครื่อง ใช้งานได้ปกติครับ

 แก้ไขเมื่อ : 4/3/2559 9:04:27





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

Navi_Dog จาก Navi_Dog ศุกร์, 4/3/2559 เวลา : 08:49

edit แก้ไขคำตอบ   delete ลบคำตอบ 53196
