RAV4.วางเครื่อง 3S-GE BEAMS 180 HP VVTI DIRECT COIL
โจ้ 9617
จาก โจ้ 9617
IP:203.155.224.142

พุธที่ , 27/1/2553
เวลา : 07:11

อ่านแล้ว = ครั้ง
 เก็บเข้ากระทู้ส่วนตัว
แจ้งตรวจสอบกระทู้
 แจ้งลบ
ส่งหาเพื่อน ส่งหาเพื่อน

       ผมขอนำเสนอรายละเอียดการวางเครื่อง 3S-GE BEAMS ใน Rav.4 ไว้เป็นข้อมูลอีกทางเลือกนึงสำหรับสมาชิกที่สนใจอยากจะเปลี่ยนเครื่องครับ เหตุที่ผมเปลี่ยนเครื่อง ก็เพราะว่าเครื่องเดิมมีปัญหารอบเดินเบาไม่ค่อยนิ่งและในบางครั้งรอบเครื่องสั่นและอัตราเร่งรอรอบขณะเร่งแซง จึงเกิดไอเดีย อยากเปลี่ยนเครื่องใหม่ พอดีไปเจอที่เชียงกงเป็นเครื่อง 3S ที่มีระบบ VVTI และระบบจุดระเบิดเป็นแบบไดเร็คคอยล์ซึ่งมาพร้อมเกียร์ขับสี่ Auto แต่เกียร์ Autoผมไม่ได้ใช้ครับเพราะเเกียร์ Manual ที่ติดมากับรถดังนั้นระบบwiring ของเกียร์จึงไม่มีปัญหาครับและต้องWiring .ในส่วนของเครื่องยนต์ กับตัวรถครับ ในส่วนสมรรถนะ Test drive ผมจะเล่าให้ฟังในลำดับถัดไปครับ








 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

แจ้งเพื่อเก็บขึ้นกระทู้พิเศษ คลิ๊กที่นี่แจ้งเพื่อนำขึ้นกระทู้พิเศษ

คำตอบแบ่งหน้าละ 30 คำตอบ ขณะนี้คุณอยู่ที่หน้า 1 จาก >>> 1  2  3  4  5

คำตอบที่ 1
       รอทราบต่อไปครับ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

ยุทธ1 จาก ยุทธ 58.136.52.4 พุธ, 27/1/2553 เวลา : 09:42  IP : 58.136.52.4

edit แก้ไขคำตอบ   delete ลบคำตอบ 3383

คำตอบที่ 2
       ...รอชมอยู่นะค๊าบ คุณโจ้ แล้วเครื่องเก่าล่ะค๊าบ...



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

aeh88 จาก Aeh88 58.97.50.34 พุธ, 27/1/2553 เวลา : 09:44  IP : 58.97.50.34

edit แก้ไขคำตอบ   delete ลบคำตอบ 3384

คำตอบที่ 3




 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

CheeZa จาก CheeZa 125.24.207.212 พุธ, 27/1/2553 เวลา : 10:46  IP : 125.24.207.212

edit แก้ไขคำตอบ   delete ลบคำตอบ 3386

คำตอบที่ 4
       รอผล Test Drive ครับ



ต้อม 0812787102



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

tom4918 จาก tom4918 124.120.58.192 พุธ, 27/1/2553 เวลา : 19:44  IP : 124.120.58.192

edit แก้ไขคำตอบ   delete ลบคำตอบ 3394

คำตอบที่ 5

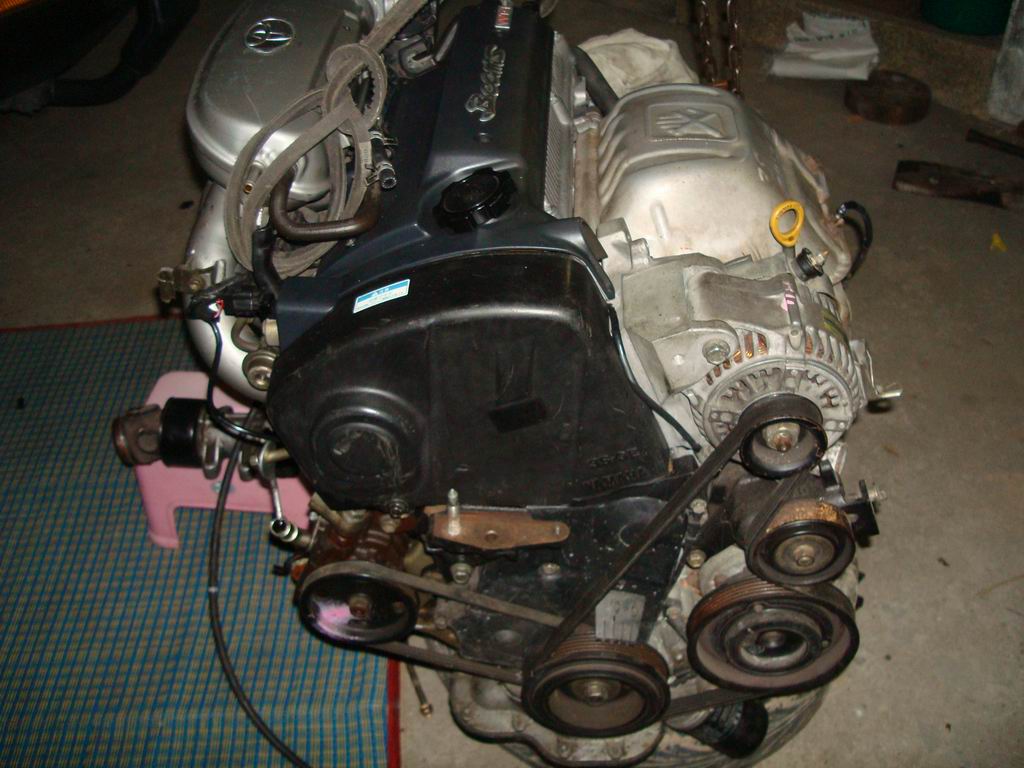

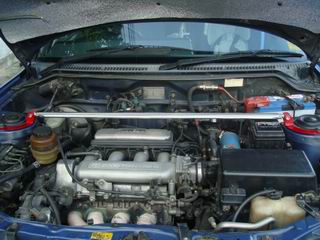

       สวัสดีครับสมาชิกทุกท่าน ช่วงนี้งานยุ้งครับ ขออภัยด้วยนะครับที่ไม่ค่อยมีโอกาสเข้ามาทักทาย ขอเริ่มเลยนะครับ เครื่องยนต์ตัวนี้พื้นฐานมาจาก เครื่อง 3S-FE ได้รับการปรับแต่งและพัฒนาจากบริษัทผลิตเครื่องยนต์ YAMAHA โดยปรับเปลี่ยนฝาสูบและห้องเผาไหม้ให้มีขนาดใหญ่ขึ้นและเพิ่มระบบปรับองศาการปิดเปิดของวาวล์ให้เหมาะสมกับความเร็วรอบของเครื่องยนต์ซึ่งช่วยเพิ่มแรงบิดในความเร็วรอบต่ำและอัตราเร่งแซงให้ดีขึ้นที่ความเร้วรอบสูง ลดอาการรอรอบและเพิ่มระบบจุระเบิดแบบไดเร็คคอยล์ช่วยให้ประกายไฟแรงสูงสม่ำเสมอทุกช่วงความเร็ว โดยสามารถผลิตแรงม้าได้ที่ 180 HP
การวางเครื่องรุ่น นี้สามารถร้อยรูน๊อตได้เลย ไม่ต้องแปลงแท่นเครื่อง






 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

โจ้ 9617 จาก โจ้ 9617 203.155.226.250 พุธ, 27/1/2553 เวลา : 22:36  IP : 203.155.226.250

edit แก้ไขคำตอบ   delete ลบคำตอบ 3399

คำตอบที่ 6

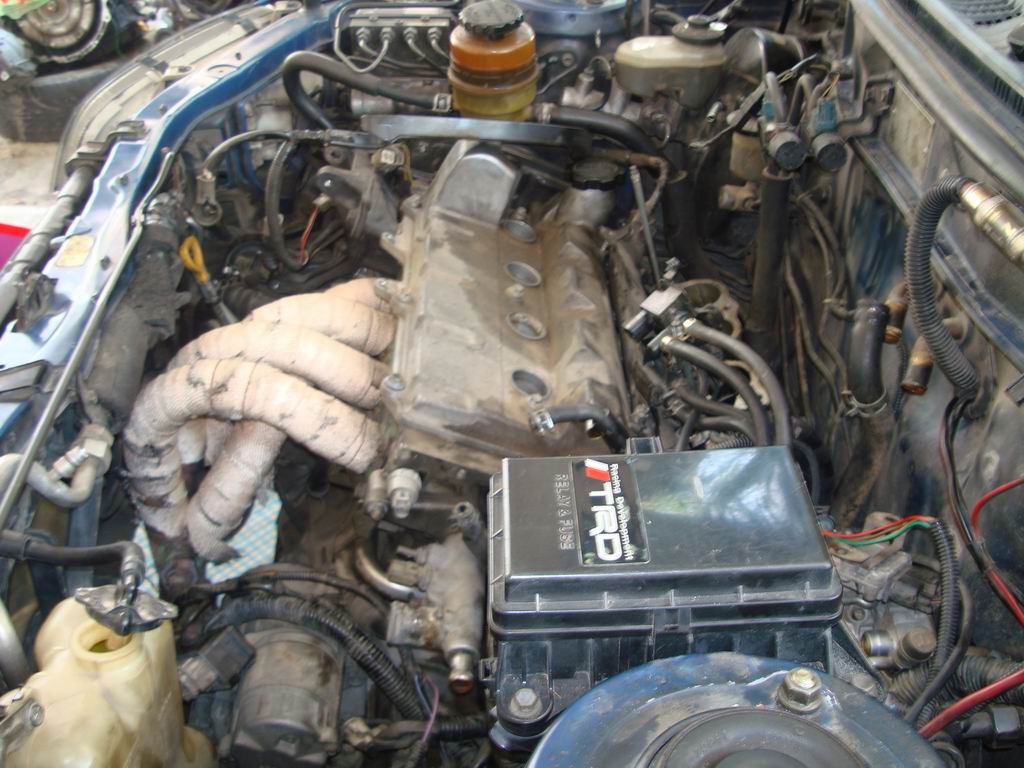

       เครื่องยนต์ 3S-GE เดิมก่อนที่จะปลดระวางครับ ถ้าสมาชิกท่านใดสนใจสอบถามได้ครับ แต่อย่างที่บอกมีปํญหารอบเดินเบาและอัตราเร่งแซงไม่ค่อยดีครับ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

โจ้ 9617 จาก โจ้ 9617 203.155.227.142 พุธ, 27/1/2553 เวลา : 23:06  IP : 203.155.227.142

edit แก้ไขคำตอบ   delete ลบคำตอบ 3401

คำตอบที่ 7
       ผมใช้เวลาเตรียมความพร้อมของเครื่องก่อนวางประมาณ 1 สัปดาห์ โดยเช็ค Wirring ระบบไฟฟ้าของเครื่องยนต์ และทดสอบสตาร์ทติดเครื่องก่อนครับ ส่วนวงจรไฟฟ้าผม Down load มาจาก www.beams-redtop.com

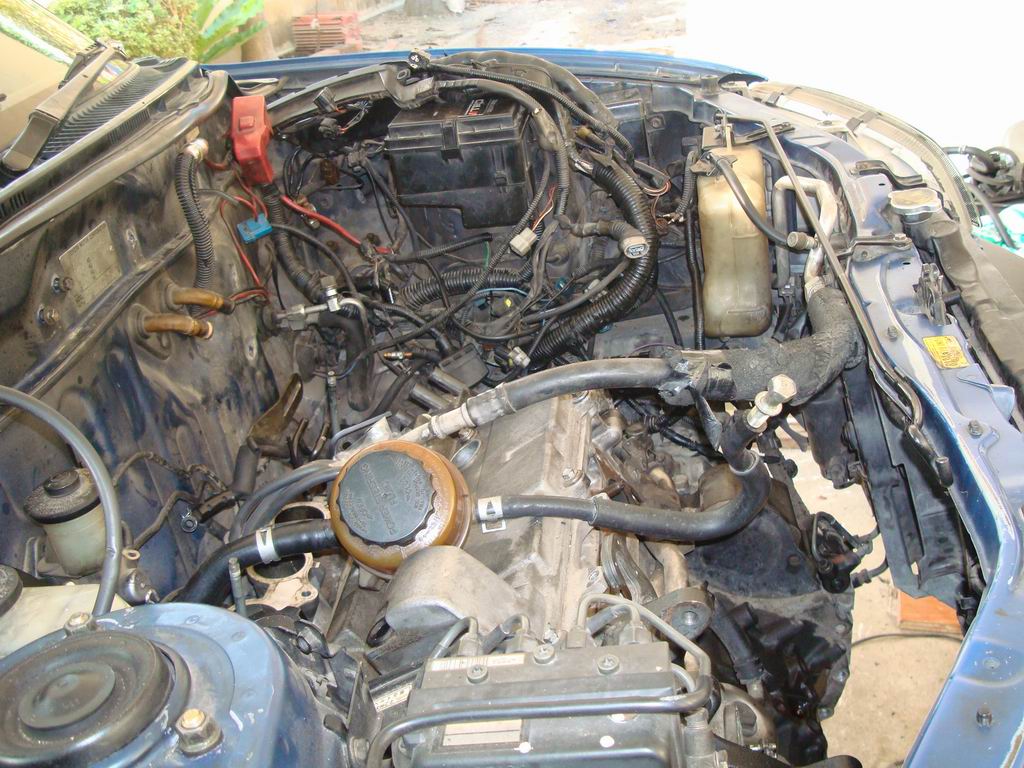

ขั้นตอนการรื้อเครื่องเดิมออก ผมตัดสินใจเริ่มจากด้านบนของเครื่องก่อนครับเพราะห้องเครื่อง Rav.4 แน่นมากมองอะไรไม่ค่อยเห้นเลยครับ มองจุดไหนก็แน่นไปหมดหลังจากนั้นผมก็ทยอยรื้อสายไฟที่ติดเครื่องเดิมออก จุดไหนที่ต้องตัดสายไฟผมต้อง
มาร์คก่อนตัดทีละเส้นครับป้องกันหลงลืมครับ ตอนแรกกะยกเครื่องออกทางด้านบนแต่ดูแล้วน่าจะยากและต้องยกสสสสูงโอกาสที่กระแทกตัวถังมีสูง เลยตัดสินใจหย่อนลงล่างแล้วใช้จระเข้ลากออกครับน่าจะดีที่สุด






 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

โจ้ 9617 จาก โจ้ 9617 203.155.227.142 พุธ, 27/1/2553 เวลา : 23:23  IP : 203.155.227.142

edit แก้ไขคำตอบ   delete ลบคำตอบ 3402

คำตอบที่ 8
       สายไฟบางส่วนที่ต้องรื้อ ออก





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

โจ้ 9617 จาก โจ้ 9617 203.155.227.142 พุธ, 27/1/2553 เวลา : 23:26  IP : 203.155.227.142

edit แก้ไขคำตอบ   delete ลบคำตอบ 3403

คำตอบที่ 9

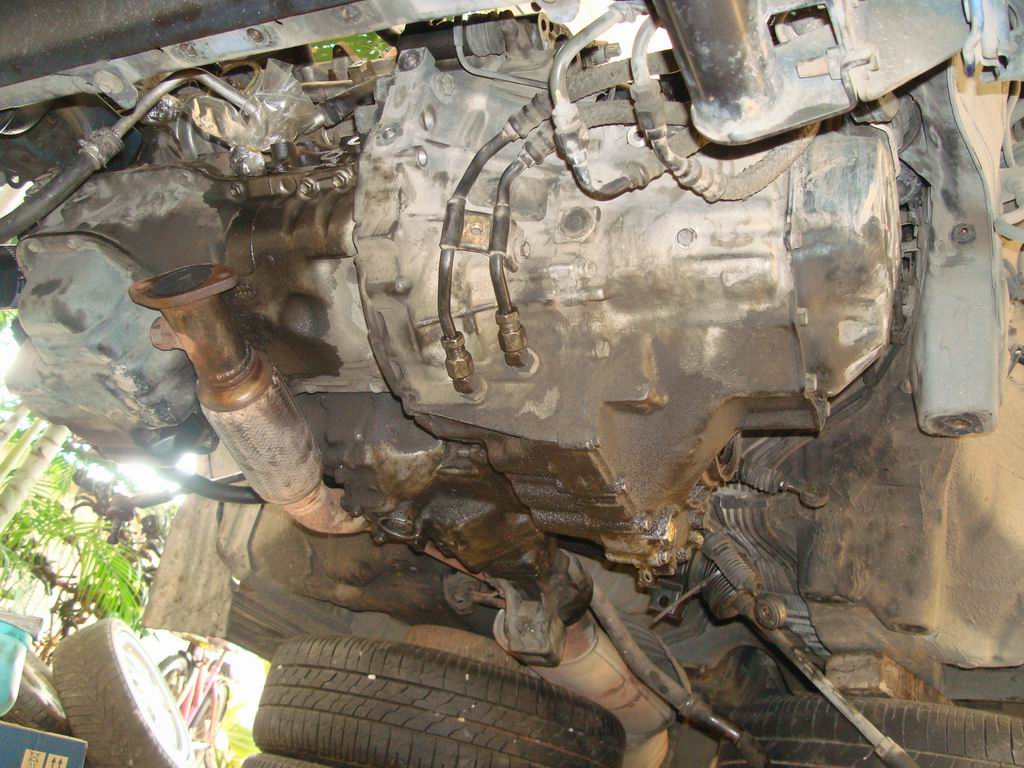

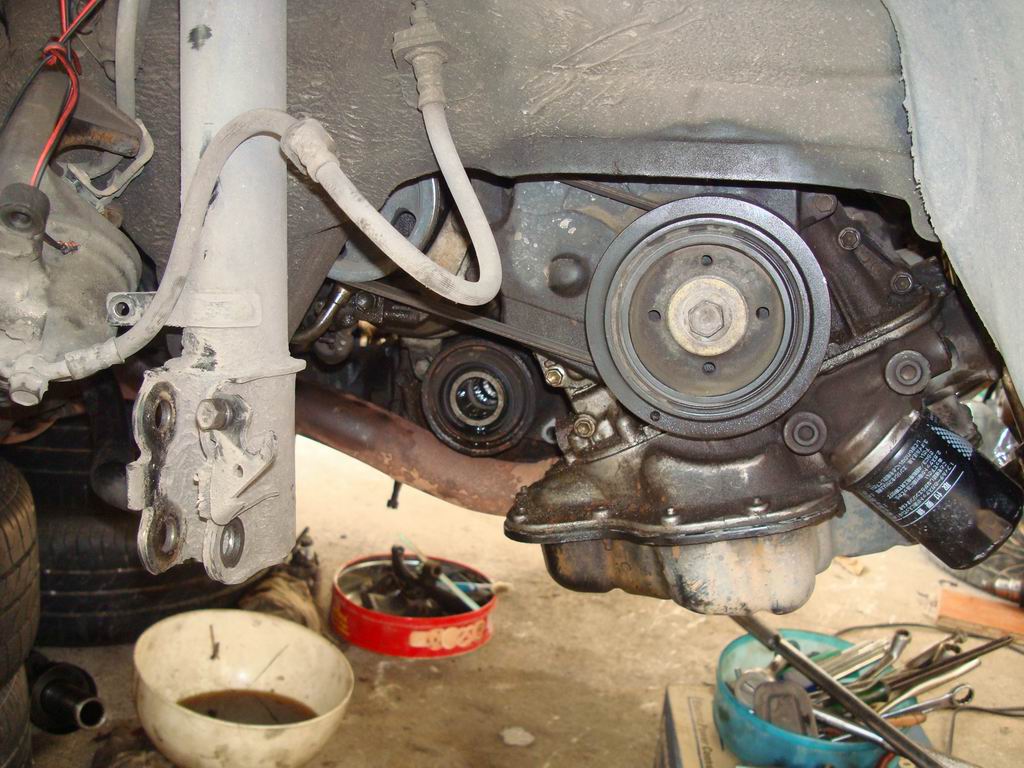

       หลังจากผมรื้อด้านบนของเครื่องยนต์จนสามารถมองเห็นห้องเครื่องได้บางส่วนแล้วผมก็จัดการถอดรื้อแพล่างออกให้หมดเริ่มตั้งแต่คานหน้า โช๊ค กันโครง เพลาขับ แร็คพวงมาลัยนั่นก็คือแพล่างต้องเอาออกให้หมด เพื่อจะได้หย่อนเครื่องลงล่างและเอาจระเข้ใสออกมาได้ ที่เล่ามาเหมือนจะทำง่ายนะครับแต่งานจริงๆสำหรับผมยากพอสมควรครับเพราะเครื่องกับช่วงล่างมุมในการขันประแจค่อนข้างยากและขันลำบากครับเลยทำให้เสียเวลาในการถอดรื้อครับ ลืมบอกไปถ้าให้ดีการถอดแพล่างต้องทำมาร์คไว้เวลาประกอบมุมล้อจะได้ไม่เพี้ยนจนเกินไป





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

โจ้ 9617 จาก โจ้ 9617 203.155.227.142 พุธ, 27/1/2553 เวลา : 23:41  IP : 203.155.227.142

edit แก้ไขคำตอบ   delete ลบคำตอบ 3404

คำตอบที่ 10

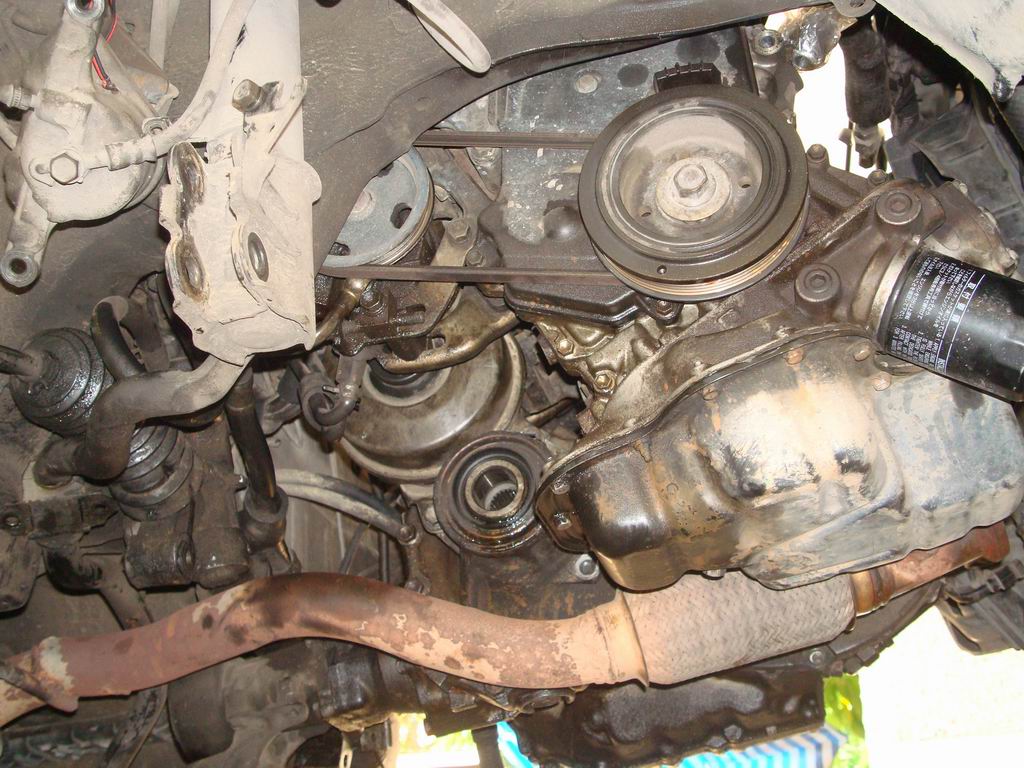

       ลืมถอดเพลากลางและถ่ายนำมันเกียร์ออกครับ หลังจากที่ผมรื้อแพล่างออกแล้วเครื่องยังลอยอยู่ได้เนื่องจากผมเหลือยางแท่นเครื่อง หัว- ท้ายเ อาไว้เพื่อรับนำหนักเครื่องและหลังจากนั้นผมใช้รอกโซ่ยกเครื่องไว้แล้วถอดน๊อตยึดแท่นเครื่อง หัว - ท้าย ออกแล้วหย่อนเครื่องลงล่างและใช้แม่แรงจระเข้ลากออกอีกที





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

โจ้ 9617 จาก โจ้ 9617 203.155.227.142 พุธ, 27/1/2553 เวลา : 23:53  IP : 203.155.227.142

edit แก้ไขคำตอบ   delete ลบคำตอบ 3405

คำตอบที่ 11
       คานหน้าที่ต้องรื้อ ออกครับ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

โจ้ 9617 จาก โจ้ 9617 203.155.225.47 พฤหัสบดี, 28/1/2553 เวลา : 02:31  IP : 203.155.225.47

edit แก้ไขคำตอบ   delete ลบคำตอบ 3406

คำตอบที่ 12
       หลังจากที่ยกเครื่องยนต์ออกมาได้แล้วผมได้ถอดชุดเกียร์เดิมออกแล้วติดตั้งเข้ากับเครื่อง 3S-BEAMS แต่ก่อนที่จะประกอบชุดเกียร์ ผมได้เปลี่ยน จานกด แผ่นคลัทซ์ และลูกปืนกดคลัทซ์ใหม่โดยใช้อะไหล่แท้ศูนย์ทั้งหมดเพื่อความชัวส์ เพราะถอดรื้อยากไม่อยากตามแก้งานภายหลังครับ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

โจ้ 9617 จาก โจ้ 9617 203.155.225.47 พฤหัสบดี, 28/1/2553 เวลา : 02:46  IP : 203.155.225.47

edit แก้ไขคำตอบ   delete ลบคำตอบ 3407

คำตอบที่ 13
       ลูกปืนและแผ่นคลัทซ์





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

โจ้ 9617 จาก โจ้ 9617 203.155.225.47 พฤหัสบดี, 28/1/2553 เวลา : 02:50  IP : 203.155.225.47

edit แก้ไขคำตอบ   delete ลบคำตอบ 3408

คำตอบที่ 14

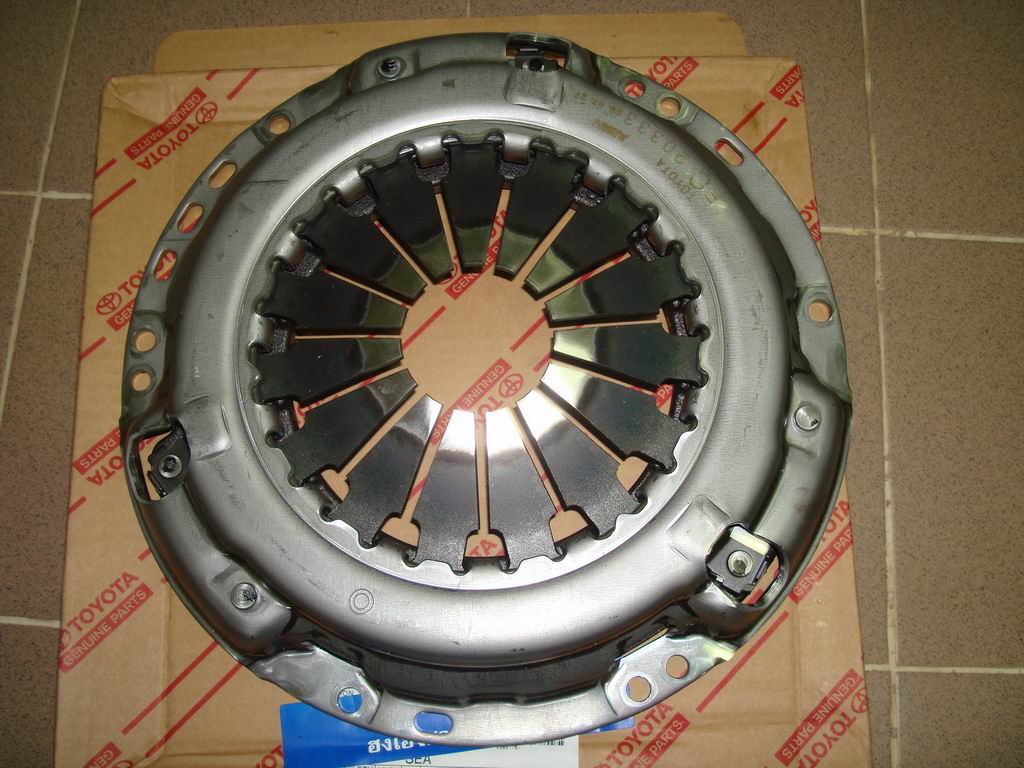

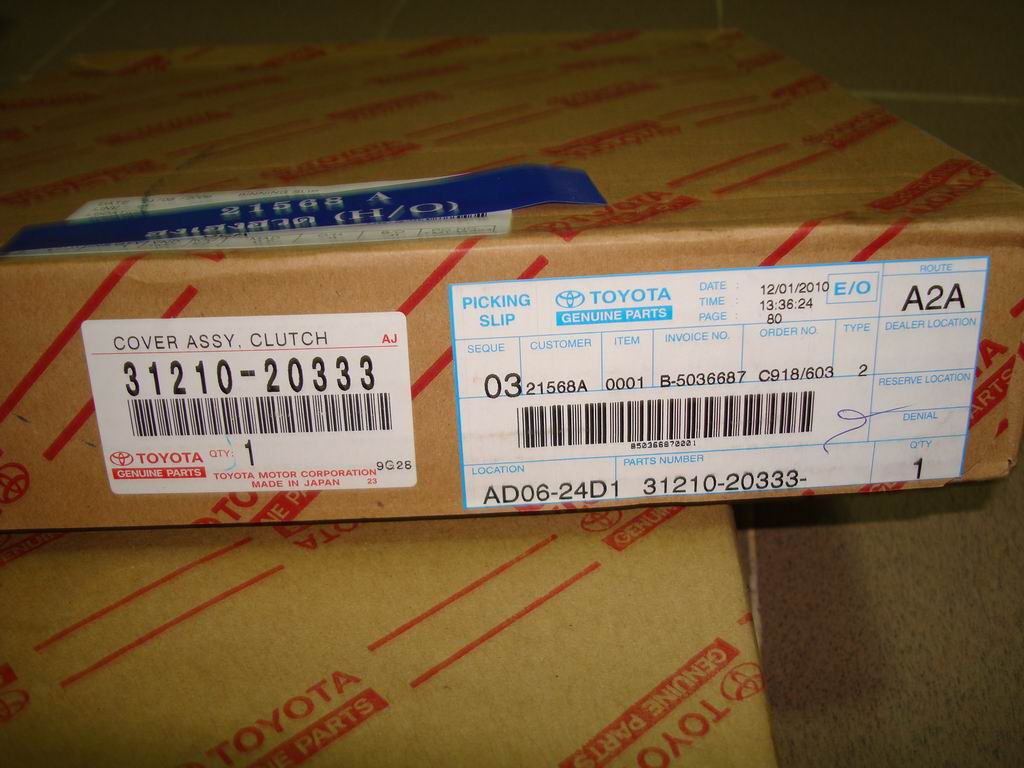

       จานกดคลัทซ์





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

โจ้ 9617 จาก โจ้ 9617 203.155.225.47 พฤหัสบดี, 28/1/2553 เวลา : 02:53  IP : 203.155.225.47

edit แก้ไขคำตอบ   delete ลบคำตอบ 3409

คำตอบที่ 15

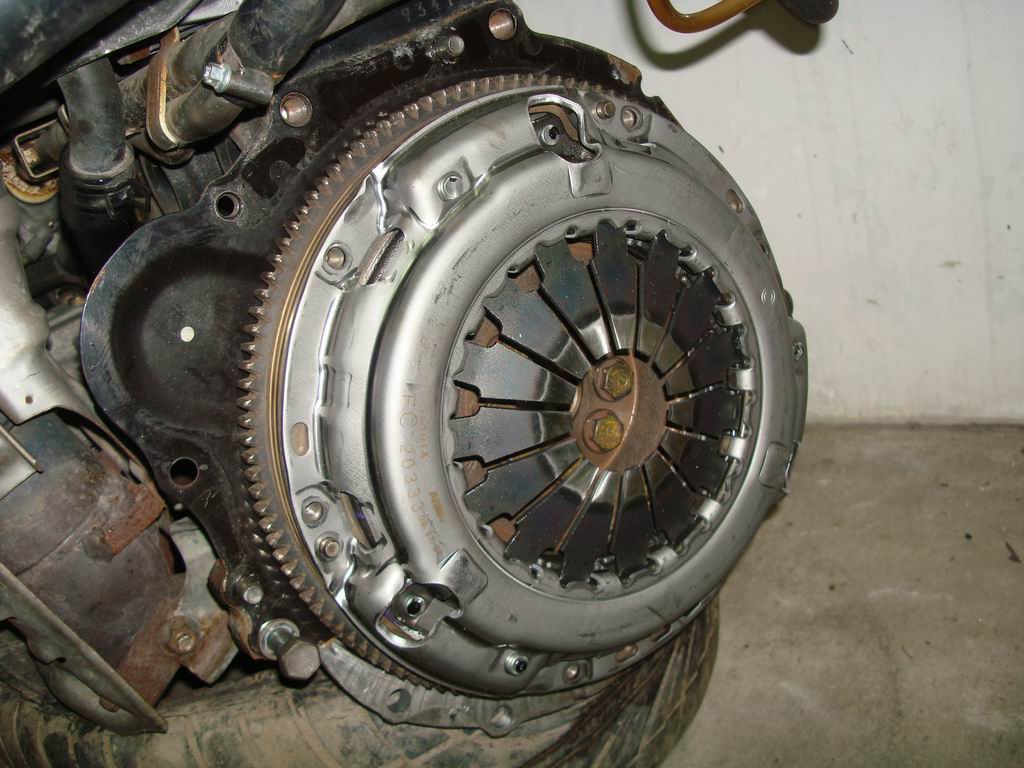

       ติดตั้งชุด Flywheel แผ่นคลัทซ์ จานกดเข้ากับเครื่อง 3S-BEAMS หลังจากนั้นก็ประกอบชุดเกียร์เข้ากับเครื่องยนต์และขันน๊อตยึดหัวหมูให้แน่น พร้อมยกวางในห้องเครื่องครับ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

โจ้ 9617 จาก โจ้ 9617 203.155.225.47 พฤหัสบดี, 28/1/2553 เวลา : 03:02  IP : 203.155.225.47

edit แก้ไขคำตอบ   delete ลบคำตอบ 3410

คำตอบที่ 16
       รูปผิดครับ ต้องเป็นรูปนี้ครับ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

โจ้ 9617 จาก โจ้ 9617 203.155.225.47 พฤหัสบดี, 28/1/2553 เวลา : 03:09  IP : 203.155.225.47

edit แก้ไขคำตอบ   delete ลบคำตอบ 3411

คำตอบที่ 17
       ให้กำลังใจครับ สู้ๆ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

ยุทธ1 จาก ยุทธ 58.136.52.4 พฤหัสบดี, 28/1/2553 เวลา : 09:43  IP : 58.136.52.4

edit แก้ไขคำตอบ   delete ลบคำตอบ 3413

คำตอบที่ 18
       ...คุณโจ้ค๊าบ สงสัยว่าหัวหมูเดิมรูน็อตมันตรงกับเครื่อง beams หรือค๊าบ ไม่ได้แปลงอะไรเลย

ใช่มั๊ยค๊าบ...



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

aeh88 จาก Aeh88 58.97.50.34 พฤหัสบดี, 28/1/2553 เวลา : 12:21  IP : 58.97.50.34

edit แก้ไขคำตอบ   delete ลบคำตอบ 3419

คำตอบที่ 19
       นับถือ นับถือในฝืมือ สุดยอดเลย...อย่างไรนำไปให้สมาชิกชมบ้างนะครับ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

pasin5294 จาก pasin5294 61.7.182.167 พฤหัสบดี, 28/1/2553 เวลา : 16:17  IP : 61.7.182.167

edit แก้ไขคำตอบ   delete ลบคำตอบ 3427

คำตอบที่ 20

เมื่อไหร่จะได้เจอกันครับเนี่ย



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

hs2kgc จาก PAE5496 203.172.127.98 พฤหัสบดี, 28/1/2553 เวลา : 19:34  IP : 203.172.127.98

edit แก้ไขคำตอบ   delete ลบคำตอบ 3428

คำตอบที่ 21
       ขอบคุณสมาชิกทุกท่านที่ให้กำลังใจครับ ตัวหัวหมูเกียร์สามารถชนเข้ากับ 3S-BEAMS
ได้เลยครับไม่ต้องแปลง สมาชิกท่านใดผ่านมาระยองแวะมาทักทายกันได้ครับ
ถ้ามีโอกาสดีๆคงได้พบประพูดคุย กับสมาชิกทุกๆท่านหรือ ติดต่อมาได้
ที่เบอร์ 087-1444745 ผมยังไม่ค่อยมีเวลาลงรายละเอียดและรูปภาพงบประมาณค่าใช้จ่ายครับ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

โจ้ 9617 จาก โจ้ 9617 203.155.226.232 ศุกร์, 29/1/2553 เวลา : 06:56  IP : 203.155.226.232

edit แก้ไขคำตอบ   delete ลบคำตอบ 3438

คำตอบที่ 22
       ขอบคุณ คุณโจ้ ที่มาให้ความรู้แก่เพื่อน ฯ Rav4 ค๊าบ

ตอนท้าย ช่วยสรุปงบคร่าวฯ ด้วยนะค๊าบ...

Van 7990



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

van7990 จาก Van7990 203.146.214.164 ศุกร์, 29/1/2553 เวลา : 10:00  IP : 203.146.214.164

edit แก้ไขคำตอบ   delete ลบคำตอบ 3441

คำตอบที่ 23
       หวัดดีครับคุณโจ้ ดีใจด้วยครับ วางเครื่องได้สำเร็จแล้ว test drive แล้วเล่าให้ฟังด้วยนะครับ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

hijaru จาก hijaru 61.91.224.205 อาทิตย์, 31/1/2553 เวลา : 03:12  IP : 61.91.224.205

edit แก้ไขคำตอบ   delete ลบคำตอบ 3484

คำตอบที่ 24

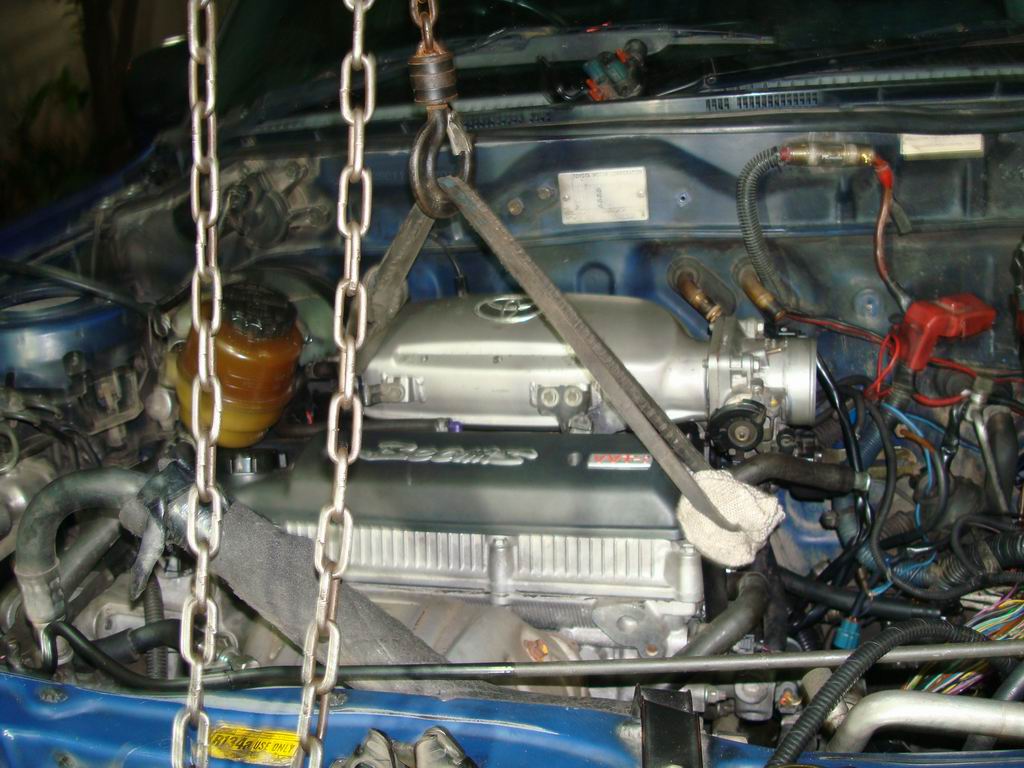

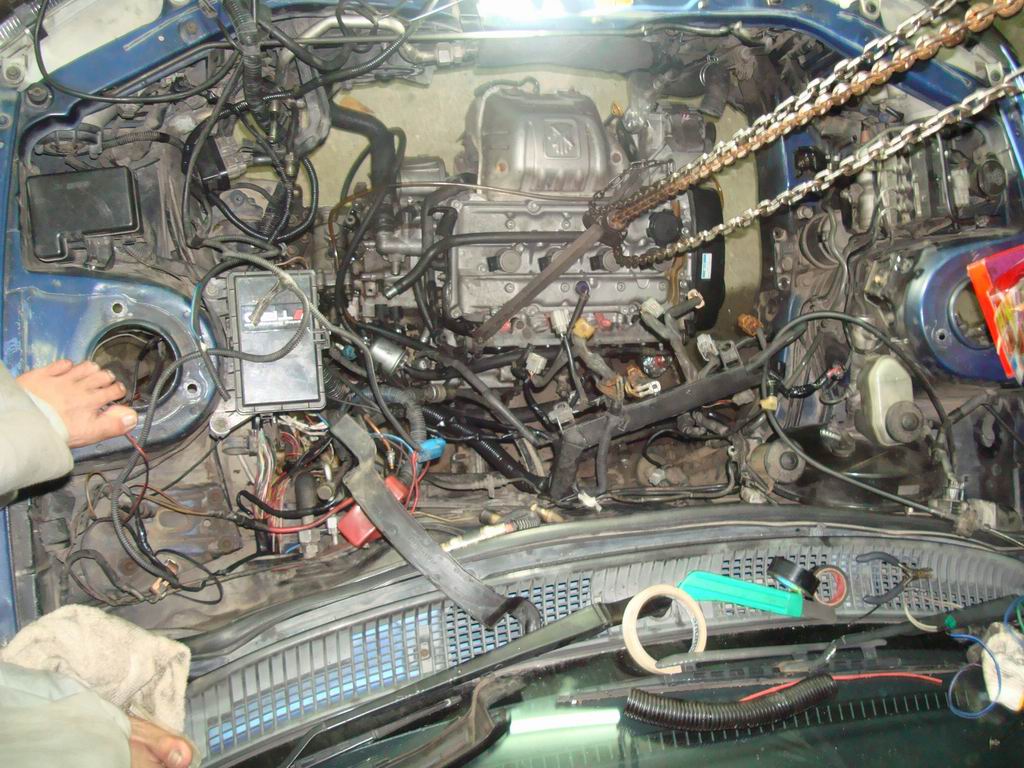

       เกี่ยวกับการติดตั้งเครื่อง 3S-BEAMS ลงในห้องเครื่อง Rav.4 ผมถอดชุดท่อร่วมไอดีและฝาครอบเครื่องออกก่อนเพราะติดใต้ท้องรถไม่สามารถเลื่อนเครื่องเข้าได้ และผมได้ถอดชุดสายจาก ECU เข้า Sensor เครื่องยนต์ออกเพื่อ wiring ระบบไฟให้เสร็จก่อนที่จะยกเครื่องขึ้นครับ หลังจากผม wiring ก็ใช้รอกค่อยยกเครื่องขึ้นครับ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

โจ้ 9617 จาก โจ้ 9617 203.155.224.187 อาทิตย์, 31/1/2553 เวลา : 20:31  IP : 203.155.224.187

edit แก้ไขคำตอบ   delete ลบคำตอบ 3490

คำตอบที่ 25

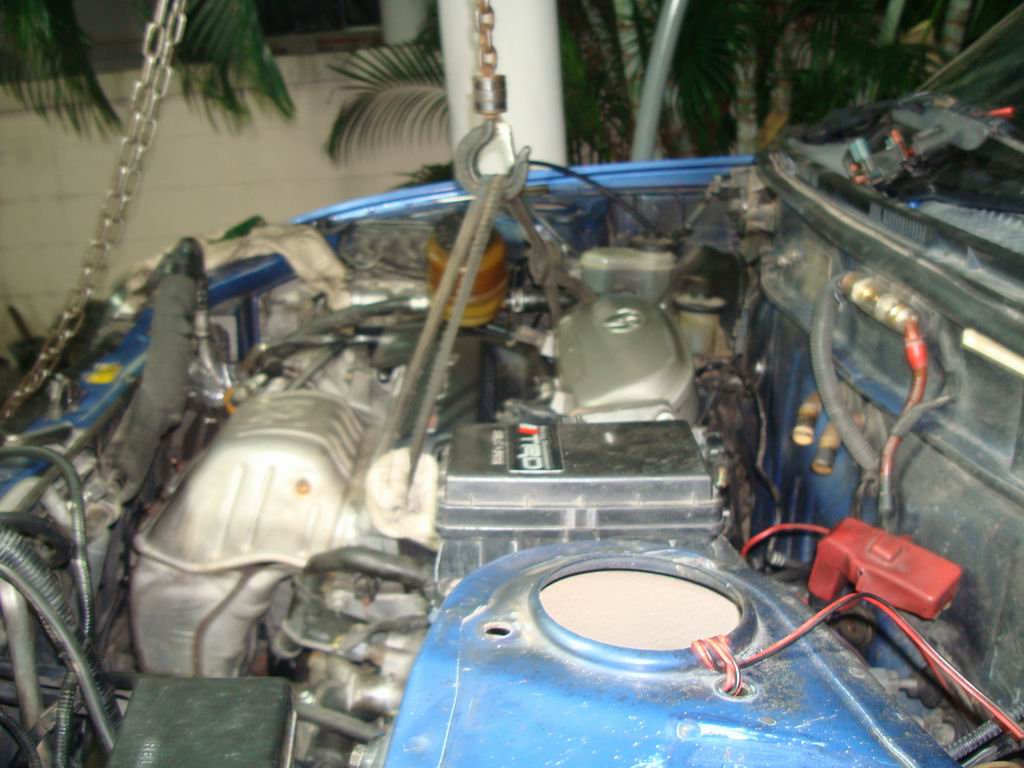

       พอยกเครื่องขึ้นได้ระดับก้ติดตั้งยางแท่นเครื่องหัว -ท้าย ครับแต่ขั้นตอนนี้ค่อนข้างยากครับกว่าจะเล็งรูน๊อตแท่นเครื่องให้ตรงกันใช้เวลาเกือบชั่วโมงต้องใช้แม่แรงและไม้ช่วยงัดครับ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

โจ้ 9617 จาก โจ้ 9617 203.155.224.187 อาทิตย์, 31/1/2553 เวลา : 20:38  IP : 203.155.224.187

edit แก้ไขคำตอบ   delete ลบคำตอบ 3491

คำตอบที่ 26
       หลังจากประติดตั้งยางแท่นเครื่องแล้วก็ประกอบท่อร่วมไอดีคอมแอร์ กระปุกเพาเวอร์และสวนบนอื่นๆของเครื่องยนต์รวมทั้งชุดสายไฟที่เข้า Sensor เครื่องยนต์





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

โจ้ 9617 จาก โจ้ 9617 203.155.224.187 อาทิตย์, 31/1/2553 เวลา : 20:44  IP : 203.155.224.187

edit แก้ไขคำตอบ   delete ลบคำตอบ 3492

คำตอบที่ 27

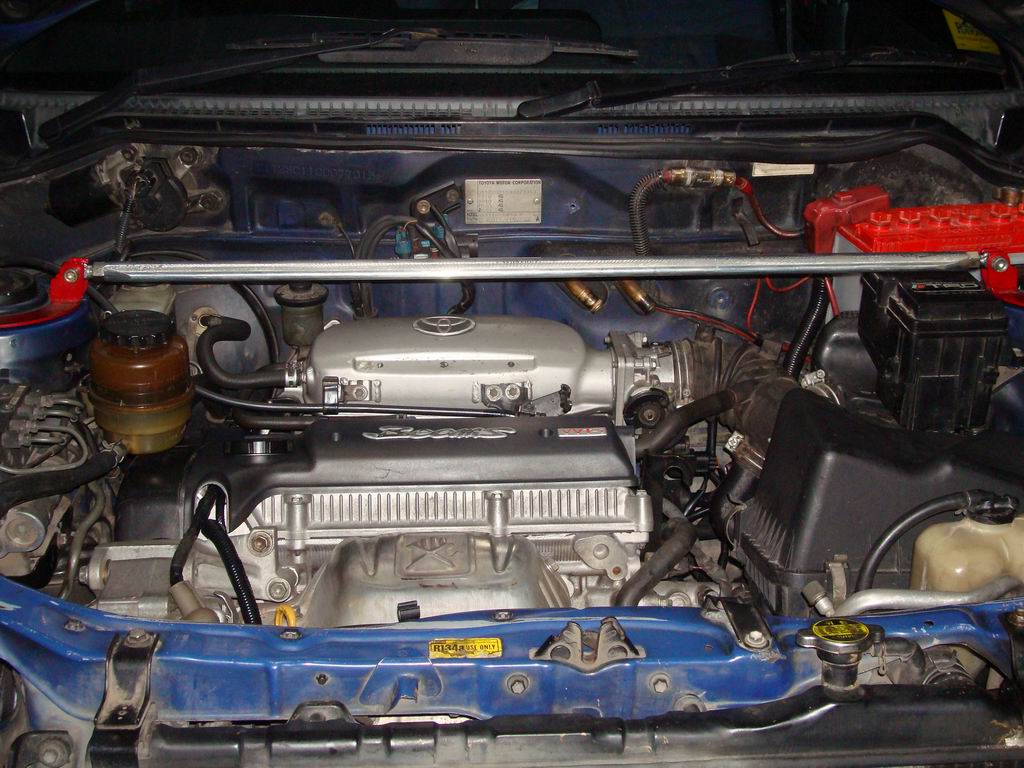

       ประกอบชุดกรองอากาศและ Air flow mete และเติมน้ำหล่อเย็นก็พร้อมสตาร์ทเครื่องครับและสุดท้ายก็ประกอบชุดแพล่าง ทั้งหมดครับ โช๊ค เพลาขับ แร็คพวงมาลัย กันโครง อื่นๆ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

โจ้ 9617 จาก โจ้ 9617 203.155.224.187 อาทิตย์, 31/1/2553 เวลา : 20:56  IP : 203.155.224.187

edit แก้ไขคำตอบ   delete ลบคำตอบ 3493

คำตอบที่ 28

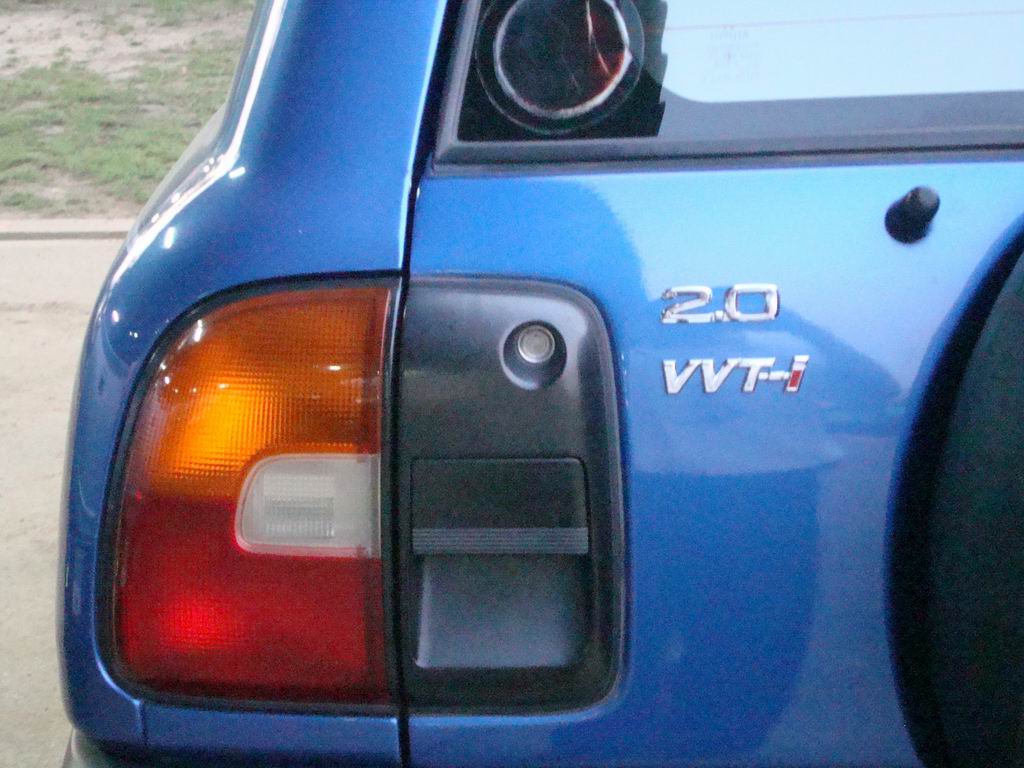

       ติด LOGO ตัวอักษร VVTI และ 2.0 ฝั่งซ้ายครับ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

โจ้ 9617 จาก โจ้ 9617 203.155.225.221 อาทิตย์, 31/1/2553 เวลา : 21:19  IP : 203.155.225.221

edit แก้ไขคำตอบ   delete ลบคำตอบ 3494

คำตอบที่ 29
       vvti





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

โจ้ 9617 จาก โจ้ 9617 203.155.225.221 อาทิตย์, 31/1/2553 เวลา : 21:23  IP : 203.155.225.221

edit แก้ไขคำตอบ   delete ลบคำตอบ 3495

คำตอบที่ 30

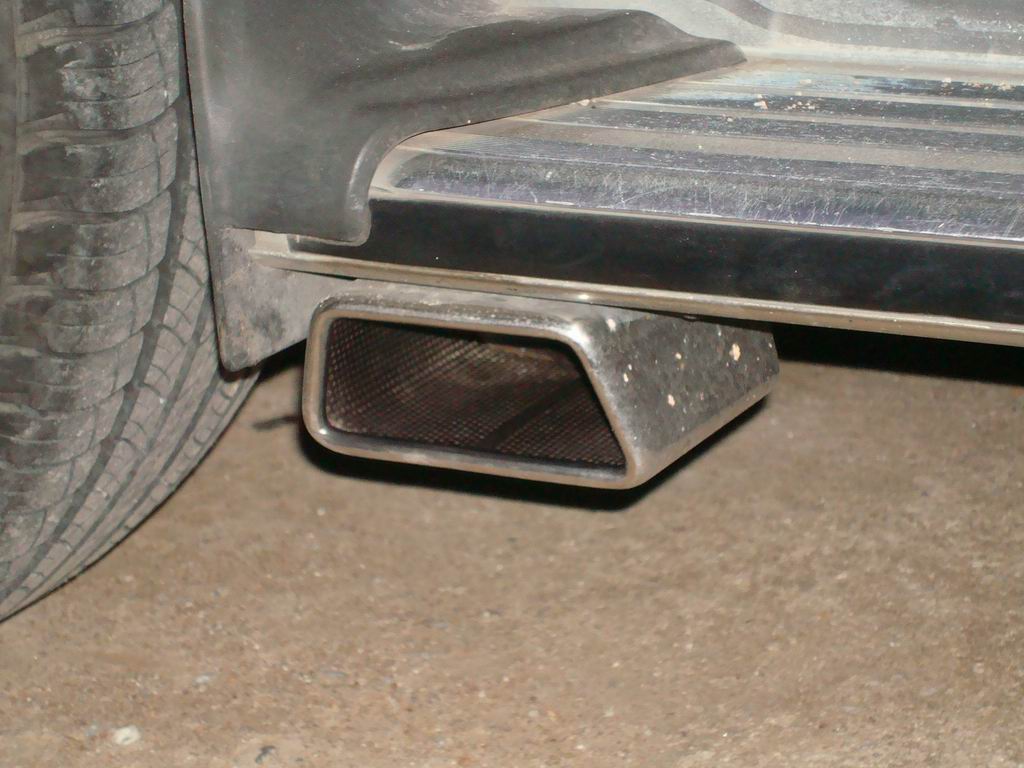

       ปลายท่อเดินใหม่ออกฝั่งขวาครับ เพราะใต้ท้องด้านหลังติดถังแก๊ส





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

โจ้ 9617 จาก โจ้ 9617 203.155.225.221 อาทิตย์, 31/1/2553 เวลา : 21:27  IP : 203.155.225.221

edit แก้ไขคำตอบ   delete ลบคำตอบ 3496
