วงจรCharger Ni-cd และ Ni-Mh ครับสำหรับมือใหม่

จาก ช่างมั่ว
203.113.44.84
พฤหัสบดีที่ , 28/6/2550
เวลา : 20:10

อ่านแล้ว = 18148 ครั้ง
 เก็บเข้ากระทู้ส่วนตัว
แจ้งตรวจสอบกระทู้
 แจ้งลบ
ส่งหาเพื่อน ส่งหาเพื่อน

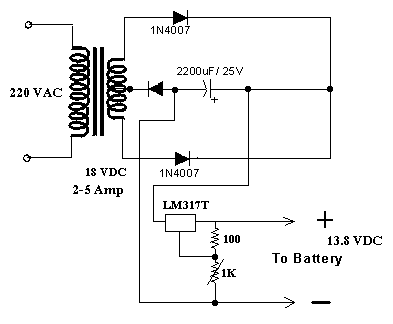

       วงจรCharger Ni-cd และ Ni-Mh ครับสำหรับมือใหม่วงจรนี้เป็นวงจรจาก rctoday ที่คุณข้าวปุ้นนำมาทำและออกแบบโดย ACTION NAN ครับและจากการใช้ LM317T ปํญหามากต้องเสียถ่าน AAไป8ก้อนถ่านAAAไป7ก้อนและถ่านFoncalไปอีก1แพคจาก LM317TปํณหาคือควบคุมการChargeไม่ได้ Vin น้อยไปChargeไม่เข้า Vin มากไปถ่านร้อนครับ LM317T จะเหมาะสมกับการใช้งานสำหรับวงจรจ่ายไฟครับไม่เหมาะกับการChargeถ่านNICADและNi-Mh

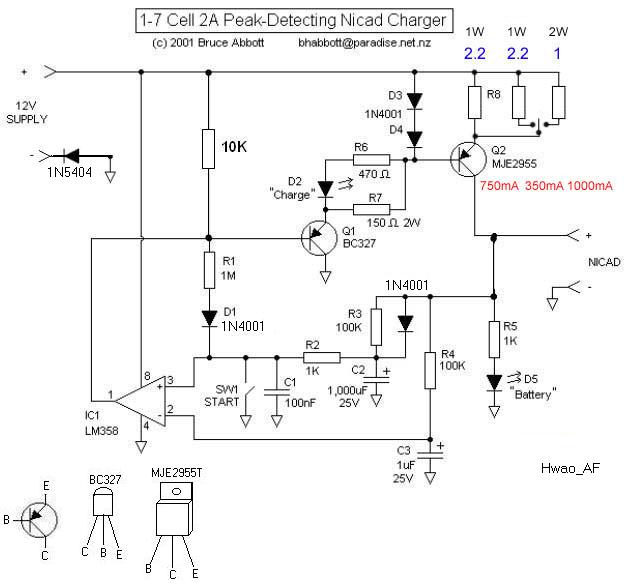

สำหรับมีอใหม่ใช้วงนี้ดีกว่าและมืการแก้ไขวงจรโคยจากวง Q2เบอร์ MJE2955 เป็น TIP2955 ราคาแพงกว่าแต่คุ้มไม่ร้อนใช้แผ่นระบายคาวมร้อนตัวเล็กแค่อุนๆ R7 150 ohm 2w เปลียนเป็น5w เพราะเวลาใช้งานร้อนตอนเริ่มChargeแต่ R8 กลับไม่ร้อนงงครับและเปลี่ยน 1N4148 เป็น 1N4001 2ตัวดว้ยใช้หม้อแปลง2-3Amp 12voltครับวงจรจ่ายไปใช้ dioderetifer 2Amp ต่อแบบ Bridge ครับจะใด้ 15Volt สำหรับCharge 8ก้อนทอลองใช้ 15VAC วัดไฟใด้ 20Vdcวงจรไม่ทำงานครับ 12Vac ดีกว่าครับและทดลองใช้งานฺ Batt Ni-cd 800mA Charge R8 ที่ 2.2 ohm กระแส Charge ที่ 750mA ใช้เวลาประมาณ3ชั่วโมงไฟ D2 "charge"ดับและถ่านไม่ร้อนครับและ SW1"start"ใช้แบบกดติดปล่อยดับใช้ตอนเสียบแบตกด SW1 ไฟ ChargeและBatteryจะติดและถ่านเต็มไฟChargeจะดับดวงเดียวและถ้าถ่านไม่มี่ไฟไฟทั่ง2ดว้งก็จะติดเองครับ







 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

แจ้งเพื่อเก็บขึ้นกระทู้พิเศษ คลิ๊กที่นี่แจ้งเพื่อนำขึ้นกระทู้พิเศษ

คำตอบแบ่งหน้าละ 30 คำตอบ ขณะนี้คุณอยู่ที่หน้า 1 จาก >>> 1

คำตอบที่ 1
       ขอแก้ไขหน่อยคัรบทีบอกว่า R8 ที่ใช้ R 2.2 โอม์กระแส Charge ที่ 750mA ที่3 ชั่วโมง ใช้ R 2.2 โอม์ตัวเดียวครับกระแสที่ถูกตอ้งเป็น 350mA ครับแต่กระแส 750mA กับ 1000mAไม่ใด้ทดสอบครับกลัวแบตพังอีกแต่ที่350mAก็ใช้งานได้ดีแล้วครับและจากการทดสอบ Batt 1800mAแบตเรื่อ EPใช้เวลา 4 ชม.แบตไม่ร้อนถ่าน Foncal 600mA Ni-Mh ใช้เวลา 1.5ชม.battแค่อุ่นๆและ Ni-Cd 800mA AA ใช้เวลา3ชม.ใช้ R8 ใช้ 2.2 โอม์ตัวเดี่ยวกระแส Charge 350mAดีที่สุดครับประหยัดแบตประหยัดสตางค์(เสียไปหลายก้อนแล้วโซน้าหน้า)



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก ช่างมั่ว 203.113.44.84 จันทร์, 9/7/2550 เวลา : 22:30

edit แก้ไขคำตอบ   delete ลบคำตอบ 108916

คำตอบที่ 2

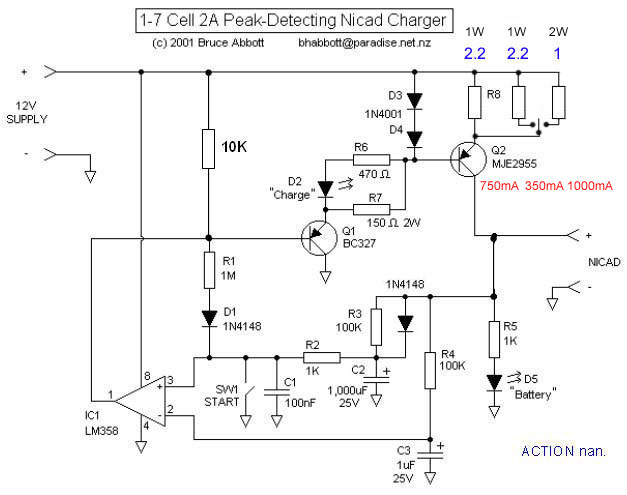

       เห็นคนเปิดดูสำหรับคนที่มีป้ญหาการดูขาอุปกรณ์รูปนี้นำมาจากคุณเทวาครับแต่วงจรเดียวกันและเปลียน 1N4148เป็น1N4001แล้วและได้ทดสอบที่750mAแล้วครับถ่านพอเริ่มอุนLED Charge ก็ดับถ่านไม่ร้อนครับและได้วัดกระแสดูที่350mAวัดได้390mAและ750mAวัดได้720mAแต่อย่าไปกังวนเรื่องกระแสชารท์ได้ไฟดับก็ใช้งานได้แล้วครับแต่ถ้าชารท์แล้วตัดเร็วแสดงแบตเสียแล้วหรือถ้านำแบตไปใช้งานตอนแรกใช้ได้และไฟอ่อนลงหย่างเร็วเมื่อนำแบตมาชารท์ไฟก็จะดับแบตเสียแล้วครับ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก ช่างมั่ว 203.113.44.84 จันทร์, 16/7/2550 เวลา : 20:05

edit แก้ไขคำตอบ   delete ลบคำตอบ 109152

คำตอบที่ 3
       ผมมีแบต ฯ มอเตอร์ไซด์ 7 แอมป์ 12 โวลล์ เอาไว้สตาร์ทเครื่องบินน้ำมันครับ แต่ไม่มีเครื่องชาร์ต ไม่ทราบว่า วงจรของคุณ "ช่างมั่ว" พอจะชาร์ตได้หรือเปล่าครับ....



ผมว่าวิธีง่ายๆ ผมว่าท่านลองหา UPS เก่าๆมาชาร์ตก็ได้
จาก : cjjaidee(cjjaidee) 19/12/2553 19:57:03 [112.142.192.246]
 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก เดี่ยว 203.155.17.2 อังคาร, 17/7/2550 เวลา : 16:15

edit แก้ไขคำตอบ   delete ลบคำตอบ 109180

คำตอบที่ 4
       ไม่เคยลองครับถ้าจะใช้งานมีวงจรChargeแบตน้ำตามlinkนี้ครับ http://cbthai.com/battery-chargers.html





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก ช่างมั่ว 203.113.44.84 อังคาร, 17/7/2550 เวลา : 18:34

edit แก้ไขคำตอบ   delete ลบคำตอบ 109185

คำตอบที่ 5
       ขอบคุณครับ.....



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก เดี่ยว 203.155.17.2 พุธ, 18/7/2550 เวลา : 12:01

edit แก้ไขคำตอบ   delete ลบคำตอบ 109213

คำตอบที่ 6
       ในการชาร์จถ่านหลายๆก้อน เราจะต้องต่ออนุกรมหรือต่อขนานครับ
แล้วถ้าสมมุติชาร์จถ่านอยู่ 2 ก้อน เมื่อตัด มีถ่าน 1 ก้อนเต็ม แล้วถ่านอีกก้อนไม่เต็ม เราควรจะทำอย่างไรครับ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

maxthai จาก แม็ก เก่งคอม+อิเล็ก 125.24.86.175 อาทิตย์, 19/12/2553 เวลา : 09:53

edit แก้ไขคำตอบ   delete ลบคำตอบ 145960

คำตอบที่ 7




 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

hell_47066 จาก ช้างราตรีปทุม 58.181.141.31 อาทิตย์, 8/6/2557 เวลา : 17:51

edit แก้ไขคำตอบ   delete ลบคำตอบ 147564
