คำตอบที่ 1
       ไม่เห็นมีใครช่วยตอบเลยครับ

แสดงความคิดเห็นย่อย

คำตอบที่ 2
       จะวัดอะไรครับ ทั่วๆไปมันวัดได้ 2 อย่างครับ คือกำลังส่ง กับ VSWR
สิ่งแรกที่ต้องทำคือ คุณต้องต่อสายนำสัญญาณจากวิทยุเข้าที่ SWR Meter ช่อง TX แล้วต่อสายจากช่อง Ant ไปที่สายอากาศ
(ข้างหลังมันจะบอกช่องเอาไว้แล้ว)

ข้างหน้ามันมีสวิทซ์อยู่ 3 ตัว
*** ถ้าวัดกำลังส่ง
1. Range Switch ปรับไปที่กำลังส่งที่มากกว่า แรงส่งของเครื่องวิทยุท่าน (เช่นเครื่องมือถือก็ปรับประมาณ 20 เครื่อง Mobile ก็ปรับไปที่ 200)
2. Function Switch ปรับไปที่ Power (เพื่อวัดกำลังส่ง)
3. Switch ตัวสุดท้าย (จำชื่อไม่ได้) มี 3 ค่า คือ Off , Fwr , Rwd ปรับไปที่ไหนก็ได้ (ส่วนผมจะปรับไว้ที่ Fwr)
4. ตั้งความถี่ที่ต้องการ
5. อ่านค่ากำลังส่งที่จอได้เลย

แสดงความคิดเห็นย่อย

คำตอบที่ 3
       อ้อ ลืมไป ต้องกดคีย์ออกอากาศด้วยครับ ไม่งั้นเข็มไม่กระดิก

แสดงความคิดเห็นย่อย

คำตอบที่ 4
       ส่วนการวัด VSWR ของสายอากาศก็มีดังนี้
1. ต่อสายนำสัญญาณให้ถูกต้องก่อน (เหมือนข้างบน)
2. Range Switch ปรับไปที่กำลังส่งที่มากกว่า แรงส่งของเครื่องวิทยุท่าน (เช่นเครื่องมือถือก็ปรับประมาณ 20 เครื่อง Mobile ก็ปรับไปที่ 200)
3. Function Switch ปรับไปที่ CAL
4. Switch ตัวสุดท้าย (จำชื่อไม่ได้) มี 3 ค่า คือ Off , Fwr , Rwd ปรับไปที่ Fwr (Rwd เพื่อวัด Reflex กลับ)
5. ตั้งความถี่ที่ต้องการ
6. กดคีย์ออกอากาศ
7. หมุนลูกบิดกลมๆ เพื่อปรับค่า เอาให้เข็มตีขึ้นไปจนสุดจอที่ตำแหน่ง CAL (สีแดง) พอดี
8. Function Switch บิดกลับมาที่ SWR
9. กดคีย์ออกอากาศ อีกรอบ พร้อมกับอ่านค่า VSWR ของสายอากาศ

แสดงความคิดเห็นย่อย

คำตอบที่ 5
       ปล. ถ้าท่านมีคู่มือ ให้ศึกษาจากคู่มือดีกว่านะครับ เพราะ SWR Meter แต่ละยี่ห้อ แต่ละรุ่น อาจมีวิธีการใช้งานที่แตกต่างกันได้
เช่นบางยี่ห้อแสดงผลเป็นดิจิตอล เป็นต้น
และอีกประการหนึ่งคือ สายนำสัญญาณที่ต่อจากวิทยุไปที่ SWR Meter ควรอย่างยิ่งที่จะต้องตัดให้ลง Lamda ครับ

แสดงความคิดเห็นย่อย

คำตอบที่ 6
       วิธีการที่ว่าตัดให้ลงแลมด้านี่ทำยังไงครับ ขยายความหน่อย ขอบคุณครับ

แสดงความคิดเห็นย่อย

คำตอบที่ 7
       ขอcomment หน่อยนะ

-เวลาตั้งคำถามทำไมไม่บอกรุ่น SWR Meter มีเป็นร้อยๆรุ่น

-ตอนซื้อทำไมไม่ดูก่อนว่ามีUser manual??
(ของใหม่ทุกรุ่น ทุกยี่ห้อต้องมีUser manualครับ)

แสดงความคิดเห็นย่อย

คำตอบที่ 8
       อันว่า "แลมด้า" นั้นคือหน่วยวัดความยาวคลื่น เช่นคลื่นที่มีความถี่ 145.000 MHz มีความยาวคลื่นในอากาศเท่ากับ 2.068 เมตร เป็นต้น
แล้วจะคำนวนได้อย่างไร?
สูตรมีอยู่ว่า ความยาวคลื่น = 300 / ความถี่ ( 300 คือ ค่าคงที่)
เพราะฉะนั้น ความยาวคลื่นของความถี่ 145.000 MHz = 300 / 145 = 2.0689 เมตร หรือประมาณ 2 เมตรนิดๆ (เป็นที่มาของคำว่า 2 Meter)

ค่าที่ได้ 2.068 เมตรนั้นคือความยาวคลื่นในอากาศนะครับ แต่ถ้าคลื่นเดินทางในตัวนำอื่นๆ (เช่นสายนำสัญญาณ) ต้องคูณด้วยค่าคงที่ของตัวนำนั้น
เพราะว่าความยาวคลื่นในอากาศกับความยาวคลื่นในตัวนำอื่นๆ นั้นไม่เท่ากัน (ขึ้นอยู่กับประเภทของตัวนำสัญญาณ)

เช่นตัวนำเป็นสายอากาศประเภท RG58 ค่าคงที่หรือตัวคูณความเร็วจะเท่ากับ 0.66
ความยาวคลื่นในสายประเภท RG58 = ( 300 / 145 ) X 0.66 = 1.365 เมตร
ถูกต้องไหมครับ
สรุปว่า ความยาวคลื่นในสาย RG58 = 1.365 เมตร หรือ 1 แลมด้า ในสาย RG58 = 1.365 เมตร นั่นเอง

ที่นี้ถ้าเราต้องการตัดให้ลงแลมด้า ก็ง่ายนิดเดียวครับ คือตัดสายให้ตามจำนวนเท่าของ 1.365
1 แลมด้า = 1.365
2 แลมด้า = 2.73
3 แลมด้า = 4.095
ไล่ไปเรื่อยๆ

ปล. ผมเดาว่าต่อไปต้องถามอีกว่า "แล้วจะรู้ได้ไงว่าตัวคูณความเร็วของสายแต่ละชนิดคือเท่าไหร่"

แสดงความคิดเห็นย่อย

คำตอบที่ 9
       ขอบคุณทุกๆคำตอบครับ จะลองนำไปปฎิบัติครับ
QRU 73 hs6 teh

แสดงความคิดเห็นย่อย

คำตอบที่ 10

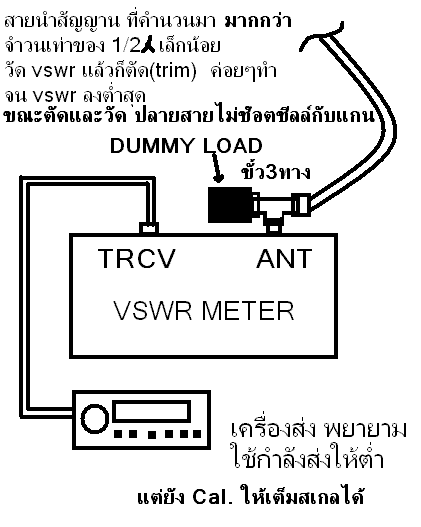

       วิธีตัดลงแลมด้า หรือลง 1/2 แลมด้า โดยวัดด้วย vswr meter
หลังจากคำนวณด้วยวิธีของ hs0qdw แล้วทำต่อตามภาพ
***ปลายสายที่ตัด/ทริม ต้อง ไม่ช๊อต นะครับ***

???แล้วถ้าต้องการ 1/4 แลมด้าล่ะ วัดยังไง... ใครตอบได้จะมอบรูป-บ้านพร้อมที่ดิน100ตร.ว.ใหครับ
...ไม่ต้องเขียนรูปใหม่ด้วย

แสดงความคิดเห็นย่อย

คำตอบที่ 11
       เพิ่มเติมข้อมูลครับ
1 แลมด้า คือ 1 ความยาวคลื่น (1 wave)
1/2 แลมด้า คือ ความยาวครึ่งนึงของคลื่น (half wave)
1/4 แลมด้า คือ 1 ใน 4 ส่วนของความยาวคลื่น (quarter wave)

แสดงความคิดเห็นย่อย

คำตอบที่ 12
       ถ้าสายอากาศนั้นได้รับการ matching ที่ 50 ohm แล้วตามทฤษฎีความยาวของสายนำสัญณาณไม่มีผลครับเพระว่าเมื่อนำค่า Impledant ที่ Normalrized แล้วมา plot ลงบน Smitch chart แล้วจะ plot ได้ตรงจุดกึ่งกลางพอดี..ดังนั้นความยาวของสายนำสัญญาณที่มี Impledant 50 Ohm ...เมื่อนำมาต่อเข้ากับสายอากาศก็จะไม่ทำให้จุดที่ Plot ลงบน Smitch Chart เปลี่ยนไปนั่นคือค่าของ VSWR มีค่าเท่ากับ 1:1 นั่นเองครับ

แสดงความคิดเห็นย่อย

คำตอบที่ 13
       แล้ว ค่าVSRW ของสายอากาศที่ดีที่สุดอยู่ที่เท่าไหร่ 1.0-1.1-1.2-1.3-1.- หรือ 1.5 ครับพี่ ๆ เอาแบบส่งดี รับดี หรือ ส่งดี รับ ปานกลางอ่ะครับ

แสดงความคิดเห็นย่อย

คำตอบที่ 14
       ขอบใจมาก อ่านไม่รู้เรื่อง ว่ะ

แสดงความคิดเห็นย่อย

คำตอบที่ 15
       มีอีกป่าว ใครเจอบอกหน่อย ดิ

แสดงความคิดเห็นย่อย

คำตอบที่ 16
       มีอีกป่าว ใครเจอบอกหน่อย ดิ

แสดงความคิดเห็นย่อย

คำตอบที่ 17
       มีอีกป่าว ใครเจอบอกหน่อย ดิ

แสดงความคิดเห็นย่อย

คำตอบที่ 18
       คุณอยากรู้ไปดูที่เว็บของผมสิ
*-*

แสดงความคิดเห็นย่อย

คำตอบที่ 19
       เวปอะไร??

แสดงความคิดเห็นย่อย

คำตอบที่ 20
       อ่านไม่รู้เรื่องแล้วเสือกอ่านทำเหี้ยไรวะ
