ขอความรู้จากพี่ๆหน่อยนะครับเรื่อง SWR DIAMOND SX-400

จาก ต้อง
124.120.71.118
พุธที่ , 24/5/2549
เวลา : 10:30

อ่านแล้ว = 10520 ครั้ง
 เก็บเข้ากระทู้ส่วนตัว
แจ้งตรวจสอบกระทู้
 แจ้งลบ
ส่งหาเพื่อน ส่งหาเพื่อน

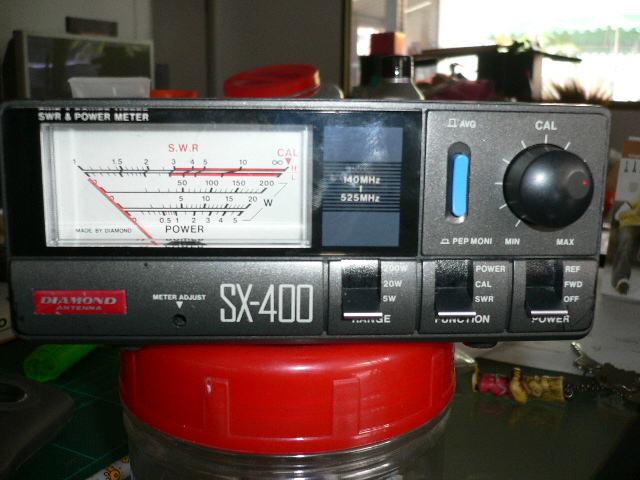

       รบกวนหน่อยนะครับพี่ๆที่มีคามรู้ของเครื่องSWR DIAMOND SX-400ตัวนี้ว่าไว้ใช้ทำอะไรสวิตช์แต่ละตัวไว้ทำไรหรือขอคู่มือภาษาไทยก็ได้ สวิตช์ power - OFF
- FWD หมาถึงอะไร ไว้ทำไร
- REF หมาถึงอะไร ไว้ทำไร
fonction - SWR หมาถึงอะไร ไว้ทำไร
- CAL หมาถึงอะไร ไว้ทำไร
- POWER หมาถึงอะไร ไว้ทำไร
range -5Wหมาถึงอะไร ไว้ทำไร
-20Wหมาถึงอะไร ไว้ทำไร
-200 W หมาถึงอะไร ไว้ทำไร
AVG หมาถึงอะไร ไว้ทำไร
PEPMONIหมาถึงอะไร ไว้ทำไร
CAL min-max หมาถึงอะไร ไว้ทำไร









 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

แจ้งเพื่อเก็บขึ้นกระทู้พิเศษ คลิ๊กที่นี่แจ้งเพื่อนำขึ้นกระทู้พิเศษ

คำตอบแบ่งหน้าละ 30 คำตอบ ขณะนี้คุณอยู่ที่หน้า 1 จาก >>> 1

คำตอบที่ 1

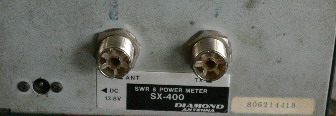

       อีกรูปครับรบกวนทีนะครับพี่ๆทีมีความรู้





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก ต้อง 124.120.71.118 พุธ, 24/5/2549 เวลา : 10:38

edit แก้ไขคำตอบ   delete ลบคำตอบ 6583

คำตอบที่ 2
       up



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

chart_4wd จาก ต้อง 124.120.71.130 พฤหัสบดี, 25/5/2549 เวลา : 12:49

edit แก้ไขคำตอบ   delete ลบคำตอบ 6595

คำตอบที่ 3
       หาคู่มือ อังกฤษไปงมดูสิคับ อิอิ

http://www.rfparts.com/diamond/pdfdocs/SX200&400.pdf



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก อิอิ 58.147.37.122 พฤหัสบดี, 25/5/2549 เวลา : 14:53

edit แก้ไขคำตอบ   delete ลบคำตอบ 6596

คำตอบที่ 4
       ลองอ่านคู่มือดูก่อน ภาษาอังกฤษกับเล่นวิทยุน่ะของคู่กัน
- 5W หมายถึงอะไร ตอนวัดกำลังส่งถ้าคิดว่าไอ้เครื่องที่วัดอยู่ไม่น่าเกิน 5 วัตต์ให้ตั้งตรงนี้แล้วอ่านสเกลล่างสุด
- 20W หมายถึงอะไร ตอนวัดกำลังส่งถ้าคิดว่าไอ้เครื่องที่วัดอยู่ไม่น่าเกิน 20 วัตต์ให้ตั้งตรงนี้แล้วอ่านสเกลที่ 2 จากล่างสุด

- 200 W หมายถึงอะไร ตอนวัดกำลังส่งถ้าคิดว่าไอ้เครื่องที่วัดอยู่มันวัตต์เท่าไหร่กันแน่หว่า??? ให้ตั้งตรงนี้แล้วอ่านสเกลที่ 3 จากล่างสุด ถ้าเข็มขึ้นไม่ถึง 20 ให้เปลี่ยนไป 20W ,ไม่ถึง 5 ก็เปลี่ยนไป 5 W

-AVG หมายถึงอะไร กดให้ปุ่มสีฟ้าเด้งยื่นออกมา สำหรับวัดแบบเข็มตกเร็ว คือแบบ FM ที่เราๆใช้กันอยู่
-PEPMONI หมายถึงอะไร กดให้ปุ่มสีฟ้าจมลงไป เพื่อให้เข็มมันตกช้าๆสำหรับวัดพวก CW,SSB



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

allband จาก ALLBand พฤหัสบดี, 25/5/2549 เวลา : 16:15

edit แก้ไขคำตอบ   delete ลบคำตอบ 6597

คำตอบที่ 5
       FWD หมาถึงอะไร ไว้ทำไร
REF หมาถึงอะไร ไว้ทำไร

SWR หมาถึงอะไร ไว้ทำไร
CAL หมาถึงอะไร ไว้ทำไร

รบกวนอีกทีนะครับผมไม่มีคู่มือมาเลยนะครับไม่รู้จะหาได้ที่ไหนนะครับ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก ต้อง 124.120.81.149 เสาร์, 27/5/2549 เวลา : 00:17

edit แก้ไขคำตอบ   delete ลบคำตอบ 6611

คำตอบที่ 6
       เพื่อนๆแนะนำหลายท่านแล้ว ยังใช้ไม่เป็นอีกหรือ?

ผมช่วยอีกทางก็แล้วกัน

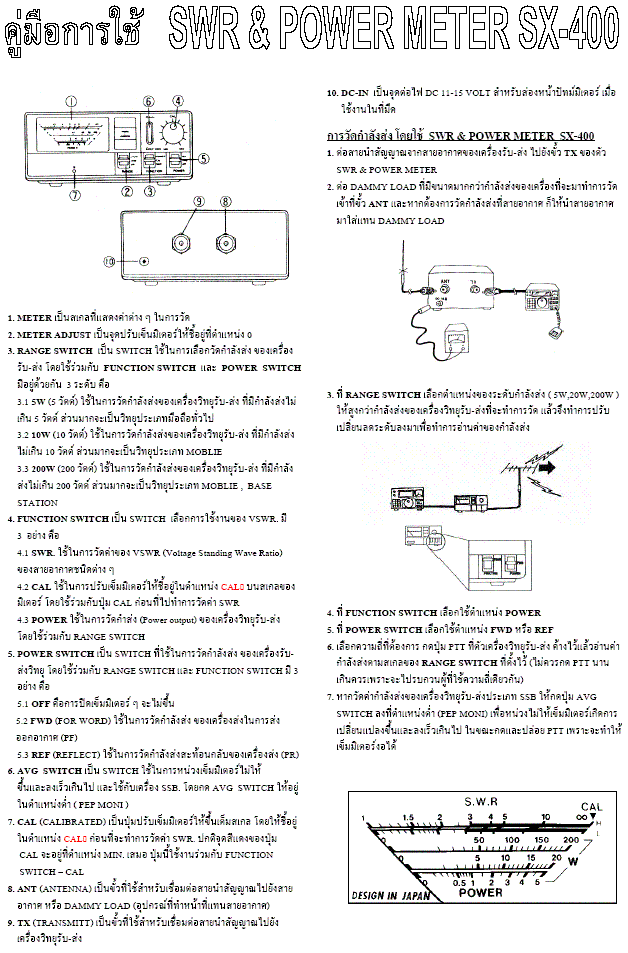

http://www.tccom.co.th/site/admin/manual/SWR_SX-400.pdf


ถ้ายังไม่เข้าใจอีกขายเถอะครับ รกบ้านเปล่าๆ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก x 203.121.131.31 เสาร์, 27/5/2549 เวลา : 07:40

edit แก้ไขคำตอบ   delete ลบคำตอบ 6612

คำตอบที่ 7
       ผมเข้าใจความรู้สึกของคนที่ไม่รู้อะไรเลยจริง ๆ พยายามที่จะศึกษาหาความรู้ หรือขอความช่วยเหลือ แต่.....คุณ ต้องครับ บางทีคุณอาจจะฝากความหวังไว้กับคนระดับโปรมากเกินไป ไม่ใช่โปรที่เก่งกาจ จะเป็นผู้ถ่ายทอดหรือสั่งสอนที่ดีเสมอไปครับ คนที่เรียนจบครู ไม่ใช่ว่าจะเป็นผู้ที่สั่งสอนถ่ายทอดที่ดีได้ทุกคน ผมเห็นใจคุณจริง ๆ ครับ ผมก็แค่คนที่เพิ่งก้าวเข้ามาในโลกสื่อสารได้ไม่ถึงเดือน ถึงกับอึ้งเมื่อเห็นคำตอบบางคำตอบที่เขาให้กับคุณ ซึมเลยครับ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก ตั้งไข่ 203.146.75.55 เสาร์, 27/5/2549 เวลา : 10:59

edit แก้ไขคำตอบ   delete ลบคำตอบ 6614

คำตอบที่ 8
       เนี่ยหรอครับ สังคมของเพื่อนๆ VR ถ้าคุณคิดว่าคุณเก่ง แล้วรู้สึกเหยียดคนที่ไม่รู้ น่าเศร้าครับ......



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก พูดไม่ออก 210.4.144.67 อาทิตย์, 28/5/2549 เวลา : 15:27

edit แก้ไขคำตอบ   delete ลบคำตอบ 6615

คำตอบที่ 9
       ย้ำอีกที ลองอ่านคู่มือดูก่อน ภาษาอังกฤษกับเล่นวิทยุน่ะของคู่กัน


คู่มือจากคำตอบที่ 3 น่ะใช้ได้เลย ขอบคุณครับ ผมก็ขอเซฟเก็บไว้นะ

เมื่อจะใช้"วัดกำลังส่ง" ตั้งสวิทช์ function ไว้ที่ Power
ตั้งสวิทช์ Range ให้ตามที่เคยเขียนไว้

สวิทช์ Power ใช้แบบนี้
FWD หมายถึงอะไร เอาไว้ดู/อ่านกำลังส่งขาไป
REF หมายถึงอะไร เอาไว้ดู/อ่านกำลังส่งขากลับ(สะท้อนกลับ)
OFF หมายถึง เลือกไว้ตรงนี้เมื่อจะวัด VSWR



เมื่อจะใช้"วัดค่า VSWR" ตั้งสวิทช์ function ไว้ที่ Cal ตั้งสวิทช์ Range ไว้ที่ไหนก็ได้ บิดลูกบิด CAL ทวนเข็มนาฬิกาให้สุด สวิทช์ Power ตั้งไว้ที่ OFF (ก็เราจะวัด VSWR)

ต่อวิทยุ สายอากาศให้ถูกที่ทาง
วิทยุใช้กำลังส่ง 1-2.5 วัตต์(กันรบกวนและกันเครื่องพัง )
-กดส่งวิทยุ
-ดูที่เข็ม หมุนลูกบิดตามเข็มนาฬิกา ช้า ช้า จนเข็มขึ้นถึง สุดที่ CAL (มีสามเหลี่ยมชี้) ปล่อยมือจากลูกบิดและห้ามจับอีก(เริ่มวัดใหม่ถึงจับได้)
-หยุดส่งวิทยุ
-เลื่อนสวิทช์ Function มาที่ SWR กดส่งวิทยุอ่านค่าจากสเกลบนๆ (L)
-จะได้ค่า VSWR ตามนั้น

****ถ้าบิดตามเข็มฯจนสุดแล้ว มิเตอร์ยังไม่ขึ้นมาถึง CAL ให้บิดกลับทวนเข็มฯสุดแล้ว เพิ่มกำลังส่งไปอีกขั้น เช่น 5 วัตต์ แล้วเริ่ม
ทำใหม่****ถ้าบิดตามเข็มฯจนสุดแล้ว เข็มมิเตอร์ยังไม่ขึ้นมาถึง CAL อีก ต้องตรวจวิทยุว่าแบตอ่อนมั๊ย สายนำสัญญานขาด-ช๊อตหรือเปล่า****

อ้าว...ข้างบนมีสงครามกันนี่หว่า หนีหละคร๊าบบ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

allband จาก ALLBand จันทร์, 29/5/2549 เวลา : 09:55

edit แก้ไขคำตอบ   delete ลบคำตอบ 6620

คำตอบที่ 10
       คุณต้องครับ พอดีผมกำลังหาซื้อรุ่นนี้อยู่พอดี ถ้าคุณต้องคิดว่ามันไม่จำเป็นสำหรับคุณต้องแล้วละก้อ ขายให้ผมก็ได้นะครับ ยินดีซื้อครับ... แต่ถ้าคุณต้องจะเก็บไว้ใช้ก็ไม่เป็นไรครับ ถามดูเฉยๆ แต่ถ้าจะขายก็จะซื้อจริงๆ ขอบคุณครับ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก HS6NH_ 203.113.45.42 พฤหัสบดี, 27/7/2549 เวลา : 12:48

edit แก้ไขคำตอบ   delete ลบคำตอบ 7014

คำตอบที่ 11
       คงไม่มาดูแล้วมัง
มาตั้งกระทู้ไว้
แล้วก็หายไป
แถมยังพาพวกป๋าเสี้ยมมาอีก



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก เบื่อพวกนี้จัง 58.8.84.73 ศุกร์, 28/7/2549 เวลา : 09:04

edit แก้ไขคำตอบ   delete ลบคำตอบ 7016

คำตอบที่ 12
       นักวิทยุสมัครเล่นทุกคนควรมีไว้ใช้เป็นส่วนตัวนะครับ ถือว่าเป็นเครื่องมือหากินก็ยังได้ครับ พยามฝึกใช้ให้เป็น แล้วจะมีประโยชน์มากมายครับ ขอให้กำลังใจ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก Hs8 Mri 210.1.61.108 พฤหัสบดี, 24/8/2549 เวลา : 14:46

edit แก้ไขคำตอบ   delete ลบคำตอบ 7224

คำตอบที่ 13
       การวัด VSWR
1. ต่อสายอากาศด้านหลังเข้าช่อง ANT
2. ต่อเครื่องวิทยุเข้าจุด TX
3. ที่ปุ่ม RANG ให้ปรับไว้ที่กำลังส่งของเครื่องวิทยุที่ต่อเข้าไป
4. FUNCTION ครั้งแรกไว้ที่ Cal ก่อน
5. กดคีย์ค้างไว้แล้วหมุนปุ่ม Cal ให้เข็มไปชี้ที่ Cal ด้านขวาของสเกล
6. จากนั้นปล่อยคีย์แล้วเลื่อนสวิชต์ FUNCTION ไปที่ SWR
7. กดคีย์อีกอีกครั้งแล้วดูว่าเข็มขึ้นไปที่เท่าไร ไม่ควรเกิน 1.5




 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก Pluse 202.29.14.251 พุธ, 30/8/2549 เวลา : 10:28

edit แก้ไขคำตอบ   delete ลบคำตอบ 7258

คำตอบที่ 14






ขออนุญาติ เซฟไว้นะคร๊าบ
จาก : นายนกกระจิบ(นายนกกระจิบ) 3/6/2558 21:00:07 [171.96.183.179]
 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก เสือจวบ 192.55.18.36 อาทิตย์, 3/9/2549 เวลา : 19:39

edit แก้ไขคำตอบ   delete ลบคำตอบ 7282

คำตอบที่ 15
       อยากจะซื้อเครื่อง SWR DIAMOND SX-800 จะซื้อได้ที่ไหน ใครรู้ช่วยบอกด้วย ต้องการด่วน jun_tub@hotmail.com



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก jun 58.8.141.60 อาทิตย์, 14/10/2550 เวลา : 09:59

edit แก้ไขคำตอบ   delete ลบคำตอบ 11188

คำตอบที่ 16
       ไม่มีใครเกิดมาแล้วฉลาดหล็อกครับทุกคนก็ต้องแสวงหาความรู้ ผมก็คนนึงหล่ะที่เคยโง่มาก่อน แต่พวกคุณไม่มาอธิบายแล้วยังจะมาทำเป็นพวกอวดรู้ น่าอับอายครับ คุณ x



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก เก๋ 124.121.130.22 พฤหัสบดี, 3/1/2551 เวลา : 10:58

edit แก้ไขคำตอบ   delete ลบคำตอบ 12358

คำตอบที่ 17
       คนเหี้ยๆมาอยู่ในหมู่คนดีก็ยังงี้แหละ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก บัวบานยามเช้า 124.121.126.97 พฤหัสบดี, 3/1/2551 เวลา : 19:50

edit แก้ไขคำตอบ   delete ลบคำตอบ 12371

คำตอบที่ 18
       สมน้ำหน้า โดนด่า ซะไอ้พวกอวดรู้



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก 66 222.123.237.211 พฤหัสบดี, 11/12/2551 เวลา : 23:28

edit แก้ไขคำตอบ   delete ลบคำตอบ 14073

คำตอบที่ 19
       tv transmitter 043-236627 043-334424 มีขาย



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก dj 117.47.12.192 อังคาร, 10/3/2552 เวลา : 11:15

edit แก้ไขคำตอบ   delete ลบคำตอบ 14708

คำตอบที่ 20
       มาอ่านเหมือนกัน ได้ความรู้ ขอบคุณครับ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

kunaruk จาก kunaruk 118.174.4.98 จันทร์, 29/12/2557 เวลา : 07:54

edit แก้ไขคำตอบ   delete ลบคำตอบ 16412

คำตอบที่ 21
       ขอบคุณมากครับ...น้องใหม่ วิทยุสื่อสาร ปีนี้เอง...เอาเถอะครับ ความพยายามอยู่ที่ไหน ความรู้อยู่ที่นั่น...ผมเองถ้าทราบอะไร ถ้าพอรู้ก็ตอบให้ครับ...QRU73...ทุกสถานีครับ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

นายนกกระจิบ จาก Sd9 171.96.183.179 พุธ, 3/6/2558 เวลา : 20:58

edit แก้ไขคำตอบ   delete ลบคำตอบ 16449
